Grundlagen der Sperrschicht-Feldeffekttransistoren (JFETs)
Sperrschicht-Feldeffekttransistoren, kurz JFETs, sind eine Art von Transistoren, die vor allem in der analogen Elektronik eine wichtige Rolle spielen. Ihr Hauptunterscheidungsmerkmal gegenüber anderen Transistortypen ist ihre Fähigkeit, elektrische Signale mit einem sehr hohen Eingangswiderstand zu steuern, was zu einem geringen Stromverbrauch führt.
JFETs steuern den Stromfluss durch einen leitfähigen Kanal, der zwischen einer Quelle (Source) und einer Senke (Drain) liegt. Die Breite dieses Kanals, und damit der Widerstand, kann durch ein elektrisches Feld beeinflusst werden, welches durch eine Spannung an der Steuerelektrode, dem Gate, erzeugt wird.

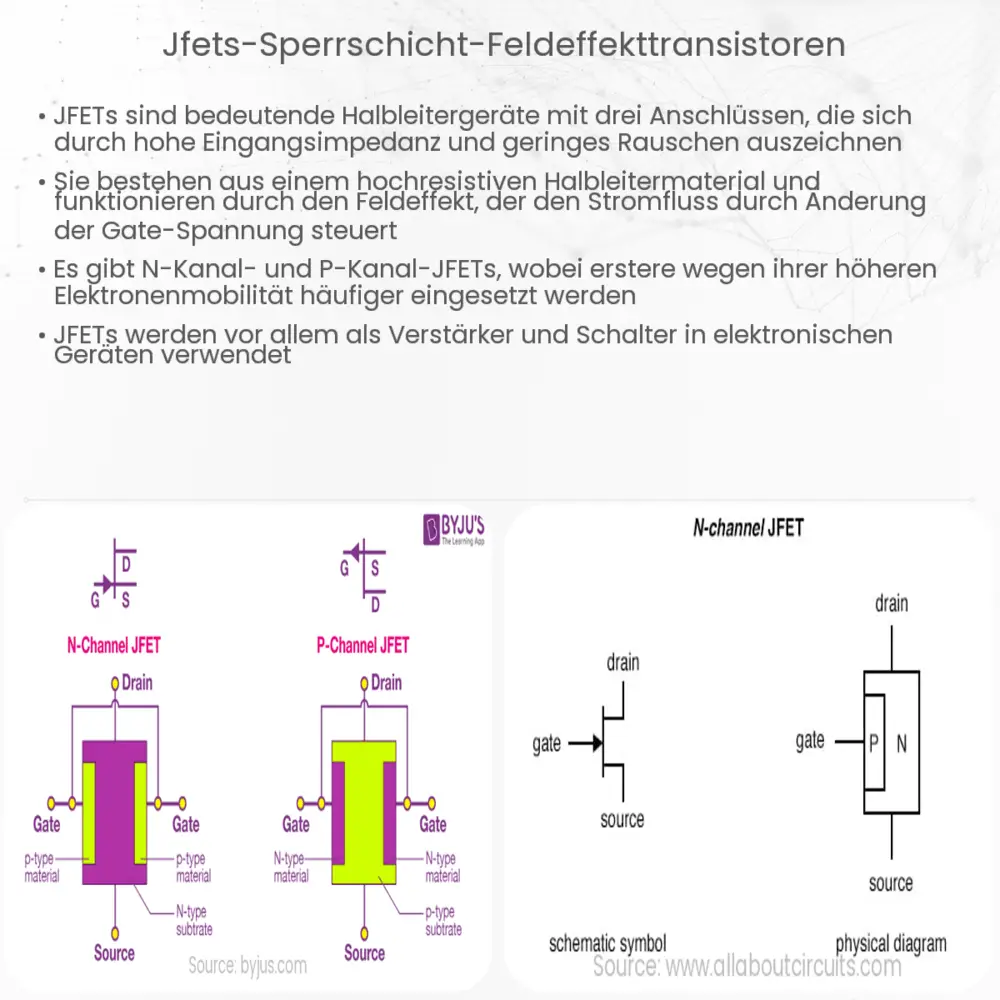

Aufbau und Funktionsweise
Ein JFET besteht aus einem Halbleitermaterial, typischerweise Silizium, in das ein Kanal eindotiert ist. Dieser Kanal wird von p-Typ oder n-Typ Material gebildet und dementsprechend gibt es p-Kanal- und n-Kanal-JFETs. Die Steuerung des Stromflusses erfolgt durch Anlegen einer Spannung an das Gate, welche entweder positiv oder negativ sein kann, je nach Typ des JFET.
- n-Kanal JFET: Bei einem n-Kanal JFET wird der Stromfluss durch Elektronen getragen. Eine negative Gate-Spannung verkleinert den Kanal und verringert den Stromfluss.
- p-Kanal JFET: P-Kanal JFETs funktionieren genau umgekehrt; sie tragen Strom durch Löcher. Eine positive Gate-Spannung verkleinert den Kanal.
Die grundlegende Gleichung, die den Stromfluss ID (Drainstrom) durch den JFET beschreibt, ist:
ID = IDSS * (1 – VGS / VP)2
wo IDSS der maximale Drainstrom bei kurzgeschlossenem Gate (VGS = 0) ist, VGS die Spannung zwischen Gate und Source und VP die Pinch-off-Spannung, bei der der Kanal vollständig abgeschnürt wird und der Stromfluss aufhört.
Diese Beziehung zeigt, dass der Drainstrom quadratisch mit der Gate-Spannung zusammenhängt und somit der JFET als ein spannungsgesteuertes Bauelement funktioniert.
Anwendungen und Vorteile von JFETs
Die einzigartigen Eigenschaften von JFETs machen sie besonders nützlich in verschiedenen Anwendungsbereichen. Ein bedeutendes Einsatzgebiet ist die Verstärkung schwacher Signale, wie sie in Mikrofonvorverstärkern oder für Messzwecke in Sensoren vorkommen. Die hohe Eingangsimpedanz des JFET sorgt dafür, dass das Ursprungssignal kaum belastet wird, was in solchen Anwendungen essentiell ist.
Weitere Anwendungen umfassen:
- Impedanzwandler, um hochohmige Signale in niederohmige umzuwandeln
- Elektronische Schalter, die durch geringe Spannungen gesteuert werden
- Oszillatoren, in denen JFETs zur Schwingungserzeugung genutzt werden
JFETs sind auch für ihre Robustheit bekannt. Sie sind unempfindlicher gegenüber Überlastung durch hohe Spannungen als ihre MOSFET-Pendants und tendieren dazu, in solchen Situationen besser zu überleben.
Limitationen und Herausforderungen
Trotz ihrer Vorteile haben JFETs auch einige Nachteile. Einer der größten ist die begrenzte Verfügbarkeit und Vielfalt im Vergleich zu MOSFETs. Außerdem können JFETs bei hohen Frequenzen nicht so gut performen wie andere Transistortypen, was ihren Einsatz in Hochfrequenzanwendungen limitiert.
Die Technologie hinter JFETs ist auch älter, was bedeutet, dass sie in modernen digitalen Hochleistungsanwendungen oft von neueren Bauteilen übertroffen werden. Nichtsdestotrotz bleiben sie in Nischenanwendungen, wo ihre speziellen Eigenschaften gefragt sind, unersetzlich.
Schlussfolgerung
JFETs sind aufgrund ihrer einfachen Bauweise, Zuverlässigkeit und ihres geringen Stromverbrauchs nach wie vor ein fundamentaler Bestandteil der Elektronik. Ihre Fähigkeit, Signale mit hoher Impedanz zu steuern, macht sie unverzichtbar für eine Reihe von Anwendungen, insbesondere dort, wo es auf die Integrität des Signals ankommt. Während sie in einigen Bereichen durch fortschrittlichere Technologien ersetzt wurden, spielen JFETs immer noch eine wichtige Rolle in der analogen Schaltungstechnik und werden dies auch weiterhin tun, solange es Anwendungen gibt, bei denen ihre einzigartigen Eigenschaften gefordert sind.
Die Zukunft könnte neue Entwicklungen für JFETs mit sich bringen, insbesondere in Verbindung mit anderen Halbleitermaterialien und fortschrittlichen Fertigungstechniken. Für Elektronikenthusiasten und -ingenieure bleiben JFETs ein interessantes und relevantes Thema in der Welt der Elektronikkomponenten.
