O que é JFET?
O JFET, ou Transistor de Efeito de Campo de Junção, é um dispositivo semicondutor amplamente utilizado na eletrônica. Ele atua como uma chave ou um amplificador, dependendo de como é aplicado em circuitos. Ao contrário dos transistores bipolares (BJTs), que são controlados por corrente, os JFETs são controlados por tensão. Isso os torna úteis em aplicações onde a eficiência de energia é crucial.
Estrutura do JFET

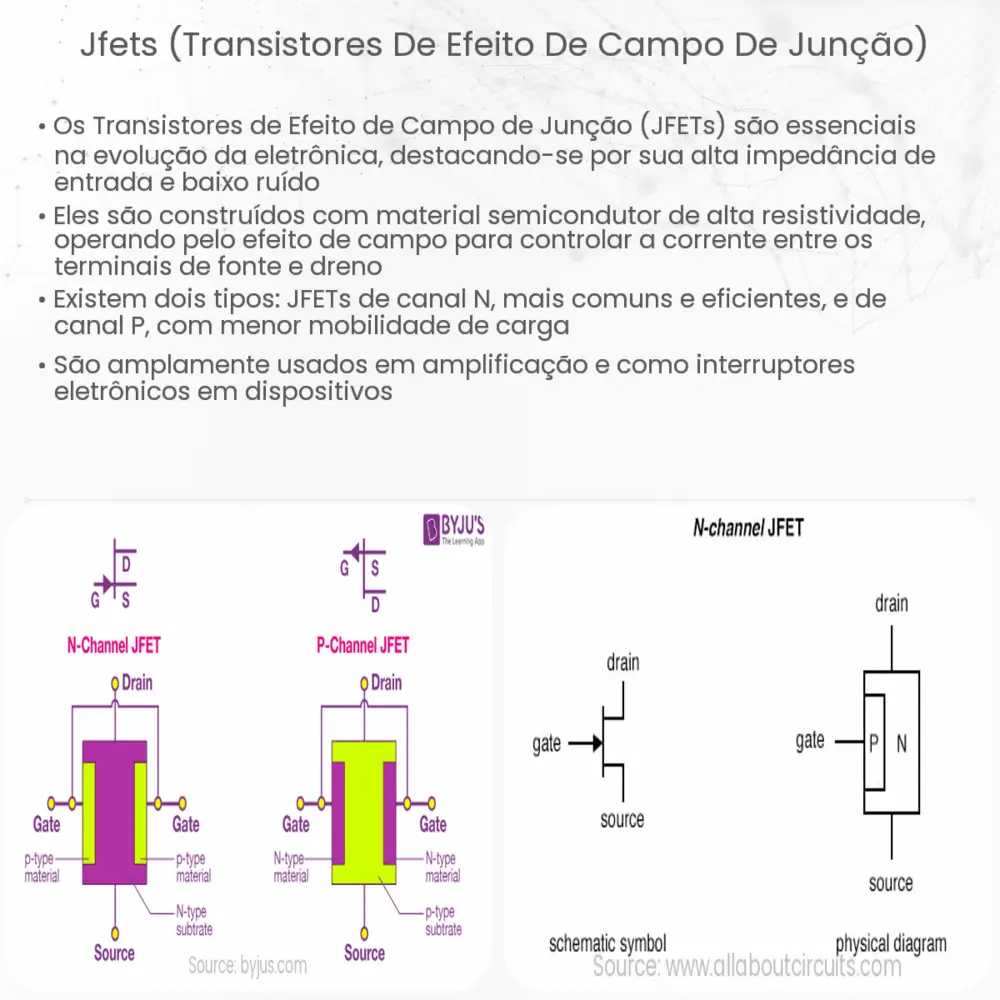

A estrutura básica de um JFET consiste em um canal semicondutor n ou p, ao qual são ligados dois diodos de junção. Este canal é o que conecta a fonte (source) ao dreno (drain). Nas extremidades do canal, temos as regiões de porta (gate), que são responsáveis por controlar o fluxo de corrente através do canal.
Funcionamento do JFET
O funcionamento de um JFET baseia-se na modulação do tamanho do canal por meio da tensão aplicada na porta. Se tomarmos o JFET de canal n como exemplo, uma tensão negativa aplicada ao gate reduzirá o tamanho do canal, diminuindo a corrente que flui entre a fonte e o dreno. Eventualmente, com tensão suficientemente negativa, o canal pode ser completamente “fechado”, interrompendo o fluxo de corrente. Isso é conhecido como ponto de “corte” do JFET. Por outro lado, quando não há tensão aplicada ou a tensão é zero, o JFET é totalmente “aberto” e a corrente flui livremente.
Tipos de JFETs
- JFET de canal n: Tem um canal n entre a fonte e o dreno. Ele é normalmente “on” (ligado) quando o gate e a fonte estão ao mesmo potencial e torna-se “off” (desligado) quando uma tensão negativa é aplicada ao gate em relação à fonte.
- JFET de canal p: Opera de maneira oposta ao JFET de canal n. Ele tem um canal p e é normalmente “on”. Torna-se “off” quando uma tensão positiva é aplicada ao gate em relação à fonte.
Aplicações comuns dos JFETs
Devido às suas características, os JFETs são amplamente utilizados em amplificadores de baixo ruído e osciladores. Sua alta impedância de entrada os torna ideais para amplificadores de pré-potência e outras aplicações que exigem amplificação com mínimo consumo de energia. Além disso, eles são frequentemente encontrados em dispositivos como voltímetros e osciloscópios devido à sua capacidade de operar com baixa corrente de polarização.
Aguardem para a próxima seção, onde exploraremos mais detalhes sobre as características e considerações de design relacionadas aos JFETs.
Características dos JFETs
Uma das características marcantes dos JFETs é sua alta impedância de entrada, o que significa que eles necessitam de muito pouca corrente para controlar uma quantidade significativa de corrente no canal. Essa propriedade torna os JFETs ideais para aplicações que exigem sensibilidade e eficiência energética, como dispositivos de medida e sensores.
Outra característica importante é a linearidade dos JFETs. Em determinadas regiões de operação, os JFETs podem funcionar de maneira bastante linear, o que os torna adequados para aplicações em amplificação de áudio e RF.
Considerações de Design
Quando projetando circuitos que utilizam JFETs, há algumas considerações importantes a serem lembradas:
- Polarização: Os JFETs requerem uma polarização adequada para operar corretamente. A tensão de porta precisa ser cuidadosamente configurada para garantir que o JFET opere na região desejada.
- Resfriamento: Como todos os dispositivos semicondutores, os JFETs podem gerar calor durante a operação. Dependendo da aplicação, pode ser necessário considerar soluções de resfriamento.
- Proteção contra descarga eletrostática (ESD): Os JFETs são sensíveis a ESD e podem ser danificados por descargas. Portanto, medidas de proteção devem ser implementadas durante a manipulação e a integração em circuitos.
Conclusão
O JFET é um componente eletrônico fundamental no mundo da eletrônica moderna. Suas características únicas de alta impedância de entrada e eficiência energética os tornam uma escolha preferencial para várias aplicações, desde amplificadores de áudio até dispositivos de medição de precisão. Compreender o funcionamento, os tipos e as principais considerações de design relacionadas aos JFETs é crucial para qualquer entusiasta ou profissional da eletrônica que deseja aproveitar ao máximo esse dispositivo versátil. Como sempre, ao trabalhar com componentes eletrônicos, a prática e a experimentação são essenciais para dominar o uso e a aplicação eficaz desses transistores em circuitos.
