Introduction au Transistor à Effet de Champ à Jonction (JFET)
Le transistor à effet de champ à jonction, communément appelé JFET (Junction Field-Effect Transistor), est un composant électronique crucial dans le domaine de l’électronique analogique et numérique. Il se distingue par sa capacité à contrôler de grands courants électriques en utilisant de très faibles tensions, le rendant idéal pour des applications comme les amplificateurs et les commutateurs.
Principe de Fonctionnement
Le JFET fonctionne sur le principe de contrôle de courant par un champ électrique. Il est composé de trois terminaux principaux : la source (S), le drain (D) et la grille (G). La caractéristique principale du JFET est que le courant passe entre la source et le drain, tandis que la grille régule ce courant. La particularité du JFET réside dans sa grille isolée électriquement du canal entre la source et le drain, ce qui permet un contrôle très précis du courant.
Types de JFET

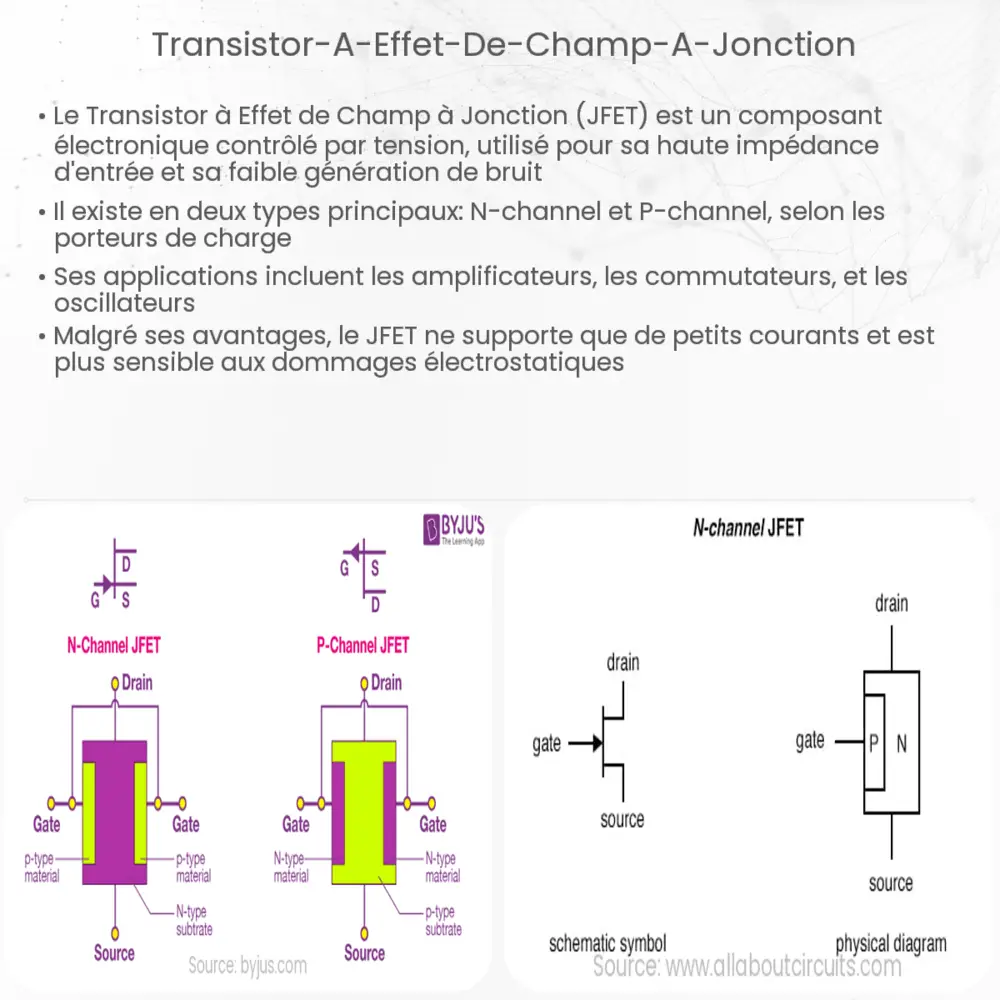

Il existe deux types principaux de JFET : les JFET à canal N et les JFET à canal P. La différence entre ces deux types réside dans la nature du semi-conducteur utilisé pour le canal. Les JFET à canal N utilisent un semi-conducteur de type N, tandis que ceux à canal P utilisent un semi-conducteur de type P. Cette distinction est importante car elle détermine la polarité des tensions et des courants dans le circuit.
Applications du JFET
Les JFET sont largement utilisés dans diverses applications électroniques. En raison de leur haute impédance d’entrée, ils sont souvent employés dans les circuits d’amplification audio et les radios pour minimiser la perte de signal. De plus, leur capacité à fonctionner avec de faibles tensions les rend idéaux pour les dispositifs portables et les applications à faible consommation d’énergie.
Avantages du JFET
Les avantages du JFET incluent sa simplicité de conception, sa faible consommation d’énergie, et sa haute impédance d’entrée. Ces caractéristiques font du JFET un choix populaire pour les concepteurs de circuits, en particulier dans les applications nécessitant une gestion efficace de l’énergie et une interférence minimale.
Caractéristiques Électriques du JFET
Les caractéristiques électriques d’un JFET sont déterminées par plusieurs paramètres clés. Le plus important est la tension VGS (tension grille-source), qui contrôle le courant de drain ID. Le JFET est conçu pour fonctionner dans trois régions principales : la coupure, l’ohmique et la saturation. La région de saturation est particulièrement importante pour les applications d’amplification, car c’est dans cette zone que le JFET offre une performance linéaire optimale.
Le JFET dans les Circuits Intégrés
En plus de son utilisation en tant que composant discret, le JFET est aussi intégré dans divers circuits intégrés. Dans ces applications, il contribue à réduire la taille globale du circuit tout en maintenant d’excellentes performances. Cela est particulièrement bénéfique dans les appareils mobiles et les technologies portables où l’espace et l’efficacité énergétique sont des considérations clés.
Maintenance et Fiabilité du JFET
En termes de maintenance, les JFET sont réputés pour leur fiabilité et leur longue durée de vie. Cependant, ils sont sensibles aux surtensions et aux décharges électrostatiques. Par conséquent, des précautions adéquates doivent être prises lors de leur manipulation et de leur intégration dans des circuits.
Limitations et Défis
Malgré leurs nombreux avantages, les JFET ont également des limitations. Leur principale restriction est la gamme de tension de grille relativement étroite pour le contrôle du courant de drain, ce qui peut limiter leur utilisation dans certaines applications à haute tension. De plus, la technologie JFET évolue moins rapidement que d’autres technologies de transistors, comme les MOSFET, ce qui peut limiter son application dans les circuits de pointe.
Conclusion
En conclusion, le transistor à effet de champ à jonction (JFET) est un composant essentiel dans le monde de l’électronique, offrant une combinaison unique d’efficacité énergétique, de fiabilité et de facilité d’utilisation. Bien que confronté à certaines limitations et à la concurrence de technologies plus récentes, le JFET continue d’être un choix privilégié dans de nombreuses applications, notamment en raison de sa haute impédance d’entrée et de sa capacité à fonctionner dans des environnements à faible consommation d’énergie. Son intégration dans les circuits intégrés et son utilisation continue dans les appareils électroniques modernes témoignent de sa polyvalence et de son importance durable dans le domaine de l’électronique.
