Explore o funcionamento, características e aplicações do Transistor de Efeito de Campo de Junção (JFET), uma peça-chave na eletrônica moderna.
Introdução ao Transistor de Efeito de Campo de Junção (JFET)
O Transistor de Efeito de Campo de Junção, mais conhecido pela sua sigla em inglês JFET (Junction Field-Effect Transistor), é um dispositivo eletrônico amplamente utilizado em uma variedade de aplicações eletrônicas, desde amplificadores a osciladores e chaves eletrônicas. Como um componente fundamental no mundo da eletrônica, compreender seu funcionamento e características é crucial para profissionais e entusiastas da área.
Princípio de Funcionamento
Os JFETs operam pelo controle do fluxo de corrente entre dois terminais através de um campo elétrico aplicado a um terceiro terminal. Diferentemente do transistor bipolar (BJT), o JFET é controlado por tensão e não por corrente. Este dispositivo utiliza o princípio do “efeito de campo” para controlar a condutividade de um canal semicondutor.
Existem dois tipos principais de JFETs: n-channel (canal-n) e p-channel (canal-p). O n-channel JFET utiliza um material semicondutor tipo n como canal, enquanto o p-channel JFET utiliza um material semicondutor tipo p. A principal diferença entre eles está na direção do fluxo de corrente e nas tensões de controle para operação.

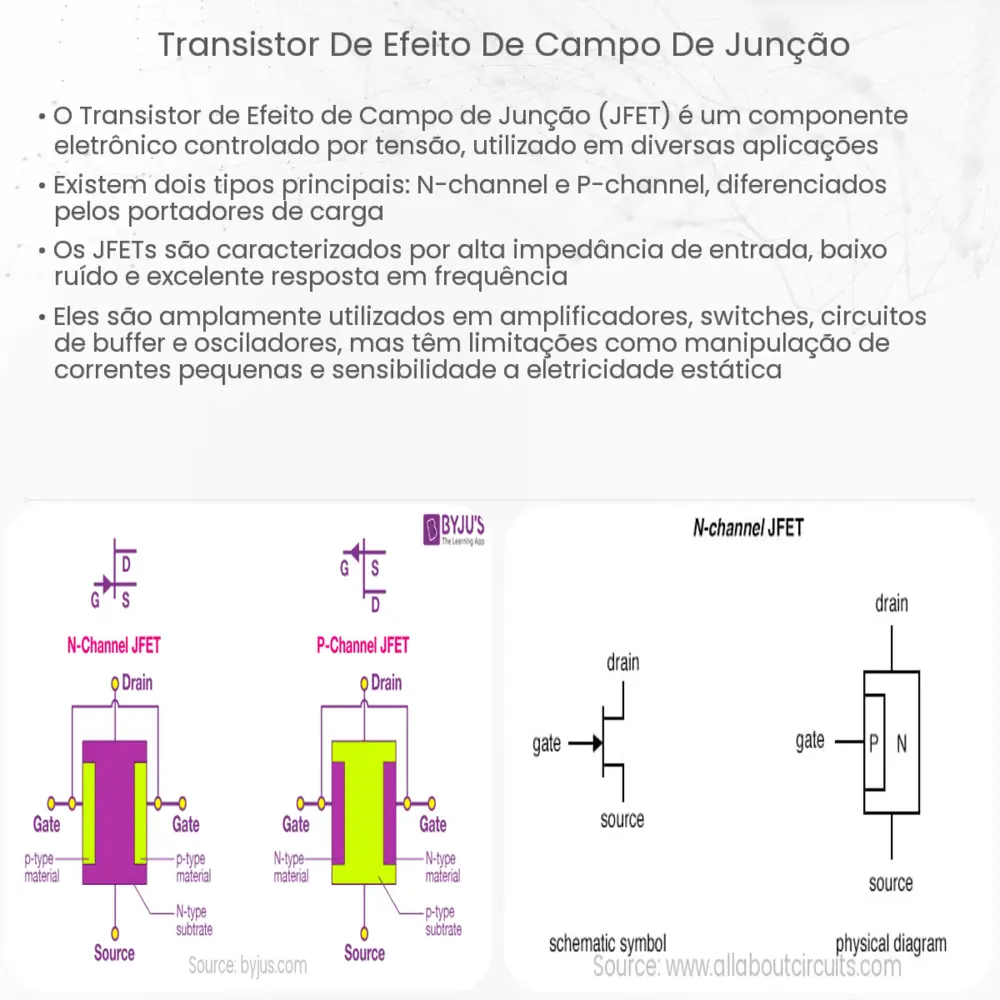

Estrutura e Terminais
A estrutura básica de um JFET inclui um canal de semicondutor (tipo n ou tipo p), com uma junção pn de ambos os lados. Esta junção pn forma a “porta” do JFET. Além da porta (gate, em inglês), o JFET possui outros dois terminais: o dreno (drain) e a fonte (source). A corrente flui entre o dreno e a fonte, sendo modulada pela tensão aplicada na porta.
Características Distintivas
- Alta Impedância de Entrada: Uma das principais vantagens dos JFETs é a sua alta impedância de entrada, o que os torna ideais para amplificadores de impedância alta e aplicações sensíveis.
- Controlado por Tensão: Como mencionado anteriormente, o JFET é controlado por tensão, não necessitando de corrente contínua na porta para operar.
- Linearidade: Oferece uma característica de transferência mais linear em comparação com outros transistores, tornando-o adequado para amplificadores analógicos.
Na próxima seção, exploraremos mais detalhadamente as aplicações, vantagens e desvantagens dos JFETs, bem como seu papel na inovação tecnológica moderna.
Aplicações do JFET
Devido às suas características únicas, os JFETs encontram uma ampla gama de aplicações na eletrônica:
- Amplificadores: São amplamente utilizados em amplificadores de áudio e RF devido à sua alta impedância de entrada e linearidade.
- Osciladores: Por seu controle preciso e estabilidade, são uma escolha comum em circuitos osciladores.
- Chaves Eletrônicas: O JFET pode atuar como uma chave controlada por tensão, especialmente em aplicações que requerem alta velocidade.
- Buffer: Como possui alta impedância de entrada e baixa impedância de saída, é frequentemente usado como buffer em circuitos eletrônicos.
Vantagens e Desvantagens
Assim como qualquer componente eletrônico, o JFET possui suas vantagens e desvantagens.
Vantagens:
- Alta impedância de entrada, o que minimiza a carga no circuito anterior.
- Operação controlada por tensão, que permite uma modulação precisa.
- Consumo de potência relativamente baixo.
- Características de transferência linear.
Desvantagens:
- Suscetibilidade a danos por descarga eletrostática (ESD).
- Ligeiramente mais caro e menos disponível do que outros tipos de transistores, como o MOSFET.
- Limitação na capacidade de corrente em comparação com outros transistores.
Conclusão
O Transistor de Efeito de Campo de Junção (JFET) é uma ferramenta poderosa no mundo da eletrônica, com uma variedade de aplicações que se beneficiam de suas características únicas. Apesar de seus desafios e limitações, o JFET continua sendo um componente essencial em muitos circuitos e dispositivos. Compreender seu funcionamento, aplicações e peculiaridades é fundamental para aqueles que desejam se aprofundar na eletrônica e desenvolver soluções inovadoras. À medida que a tecnologia avança, é essencial revisitar e valorizar componentes tradicionais como o JFET, reconhecendo seu papel na base da eletrônica moderna.
