Introducción a los Medidores de Flujo Ultrasónicos
Los medidores de flujo ultrasónicos, también conocidos como medidores de caudal ultrasónicos, son instrumentos que se utilizan para medir la cantidad de un fluido (gas o líquido) que se está moviendo a través de un tubo. A través de la emisión de ondas ultrasónicas, estos dispositivos pueden medir con precisión el caudal sin necesidad de interrumpir el flujo del fluido ni requerir piezas móviles, lo que minimiza el riesgo de desgaste o mantenimiento.

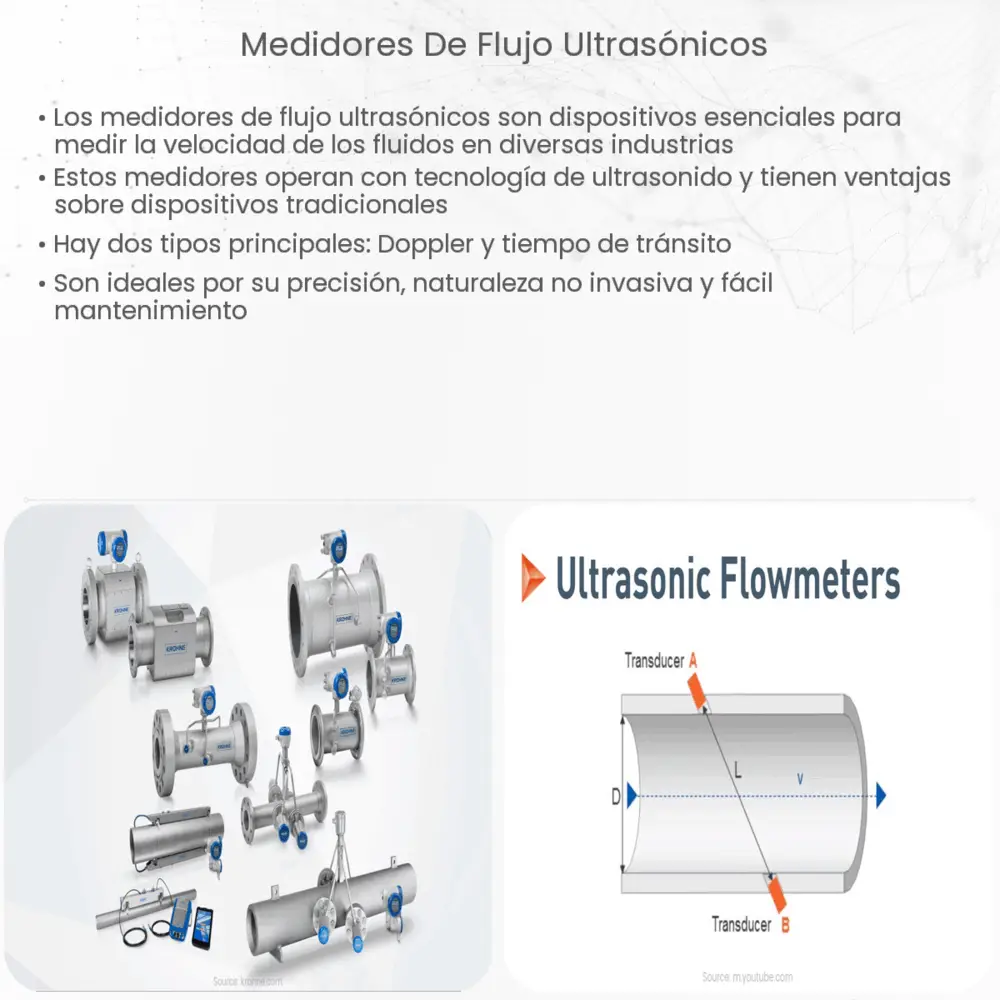

Cómo funcionan los Medidores de Flujo Ultrasónicos
Estos dispositivos utilizan el principio físico de la velocidad del sonido en un medio para realizar sus mediciones. Cuando las ondas ultrasónicas se propagan en un fluido en movimiento, estas ondas se ven afectadas por la velocidad del fluido. Básicamente, la onda que viaja en la misma dirección que el flujo del fluido llegará a su destino más rápido que la onda que viaja en contra del flujo. Este fenómeno es conocido como el efecto Doppler. Comparando la diferencia de tiempo entre las dos ondas, el medidor puede determinar la velocidad del flujo, y en consecuencia, el volumen de fluido que ha pasado a través del tubo.
Tipos de Medidores de Flujo Ultrasónicos
- Medidores de tiempo de tránsito: Estos utilizan la diferencia de tiempo entre las ondas de ultrasonido que viajan con el flujo y contra el flujo para medir la velocidad del fluido. Son los más comunes y precisos para líquidos limpios.
- Medidores Doppler: Estos medidores detectan cambios en la frecuencia de las ondas de ultrasonido reflejadas por partículas suspendidas o burbujas de gas en el fluido. Son más útiles para líquidos turbios o con partículas.
- Medidores ultrasónicos de área abierta: Se usan para medir el flujo en canales abiertos, como ríos o arroyos, utilizando un haz ultrasónico para determinar la velocidad del fluido en la superficie.
Aplicaciones de los Medidores de Flujo Ultrasónicos
Gracias a su flexibilidad y eficacia, los medidores de flujo ultrasónicos se utilizan en una variedad de industrias. Entre las aplicaciones más comunes se encuentran:
- Control de procesos en la industria petroquímica.
- Monitorización del agua en plantas de tratamiento.
- Aplicaciones médicas, como la medición del flujo sanguíneo en el cuerpo humano.
A pesar de todas sus ventajas, estos medidores también tienen ciertas limitaciones y desafíos que es importante entender para garantizar su correcta implementación.
Limitaciones de los Medidores de Flujo Ultrasónicos
Como todos los instrumentos de medición, los medidores de flujo ultrasónicos tienen sus limitaciones. Estas limitaciones incluyen:
- Los líquidos con alta concentración de sólidos en suspensión pueden afectar la precisión de los medidores de tiempo de tránsito, mientras que los líquidos muy limpios pueden dificultar el funcionamiento de los medidores Doppler.
- Los cambios rápidos en la temperatura y la presión del fluido pueden afectar la velocidad del sonido en el medio y, por lo tanto, la precisión de la medición.
- La presencia de burbujas de gas en el fluido también puede complicar la medición.
Elección y Mantenimiento de los Medidores de Flujo Ultrasónicos
Para elegir el medidor de flujo ultrasónico más adecuado para una aplicación particular, es necesario considerar varios factores como la naturaleza del fluido, el rango de flujo, las condiciones de temperatura y presión, y las restricciones del sistema de tuberías. También es crucial realizar un mantenimiento regular para asegurar que el dispositivo funcione correctamente y brinde mediciones precisas. El mantenimiento puede incluir la limpieza de los transductores ultrasónicos y la recalibración periódica del instrumento.
Conclusión
Los medidores de flujo ultrasónicos son instrumentos poderosos y versátiles que ofrecen una solución efectiva para medir el flujo de fluidos en una variedad de aplicaciones industriales y médicas. Su capacidad para medir sin interrupción del flujo y con mínimas partes móviles los convierte en una opción atractiva para muchas operaciones. A pesar de sus limitaciones, con una selección y mantenimiento adecuados, estos medidores pueden proporcionar mediciones precisas y confiables que son cruciales para el control de procesos eficiente y la toma de decisiones informada.
Como en todas las tecnologías, es esencial mantenerse al día con las últimas tendencias y mejoras en el campo de los medidores de flujo ultrasónicos. Con la rápida evolución de la tecnología, es probable que veamos mejoras en la precisión, la facilidad de uso y la versatilidad de estos instrumentos en el futuro.
