Ultraschall-Durchflussmesser: Funktionsweise, Vorteile und Anwendungen. Erfahren Sie, wie diese Geräte Flüssigkeits- und Gasflüsse präzise messen.
Einleitung zum Ultraschall-Durchflussmesser
Ultraschall-Durchflussmesser sind Geräte, die Ultraschallwellen nutzen, um die Fließgeschwindigkeit von Flüssigkeiten oder Gasen in einem Rohr oder einem anderen geschlossenen System zu messen. Die Fähigkeit, den Durchfluss ohne physischen Kontakt mit dem Medium zu messen, macht sie besonders wertvoll in Anwendungen, bei denen das Durchflussmedium korrosiv, abrasiv oder gefährlich ist.
Funktionsweise

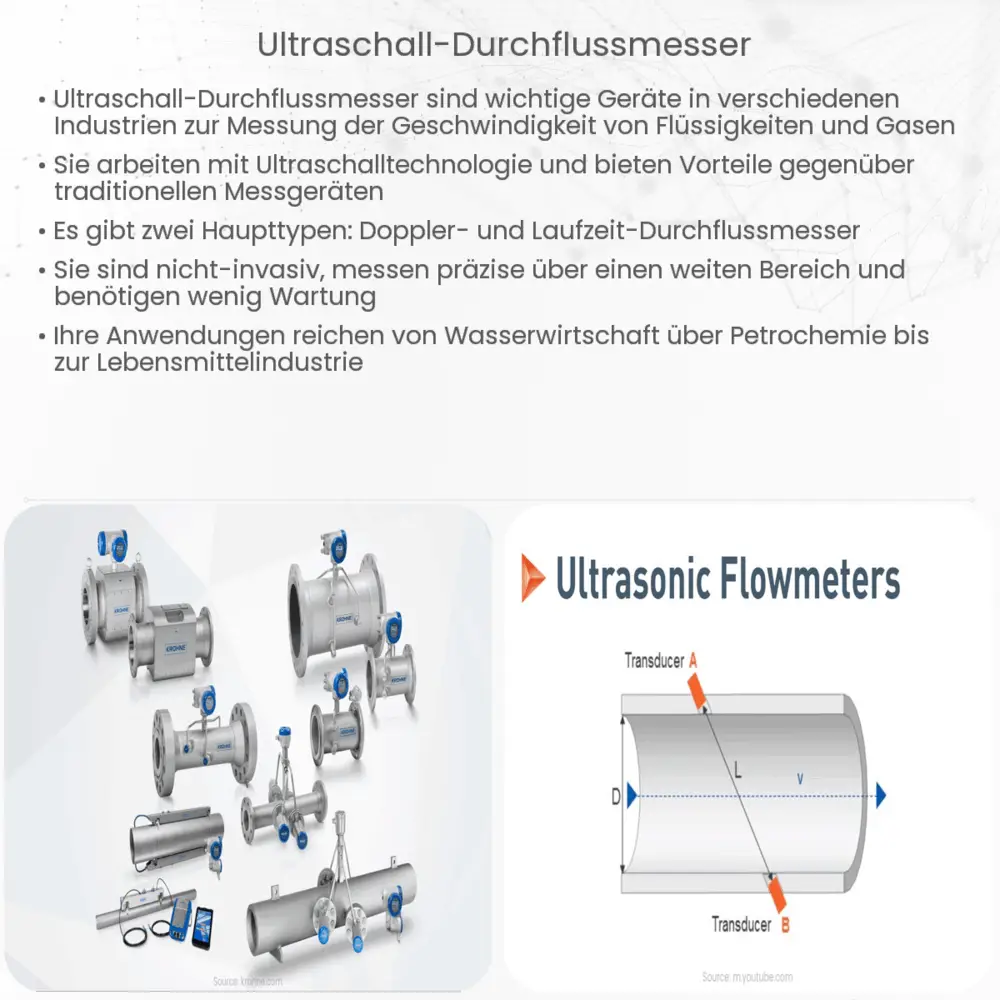

Ein Ultraschall-Durchflussmesser funktioniert, indem er Ultraschallwellen durch das Medium sendet und dann misst, wie diese Wellen reflektiert werden. Es gibt zwei Hauptarten von Ultraschall-Durchflussmessern:
- Transit Time: Bei dieser Methode werden zwei Ultraschallsensoren gegenüberliegend an den Außenseiten des Rohrs angebracht. Die eine sendet einen Ultraschallimpuls, der dann vom gegenüberliegenden Sensor empfangen wird. Wenn sich das Medium im Rohr bewegt, wird die Geschwindigkeit dieses Mediums die Zeit verändern, die der Impuls benötigt, um von einem Sensor zum anderen zu gelangen. Die Differenz zwischen der gesendeten und der empfangenen Zeit wird dann verwendet, um die Fließgeschwindigkeit des Mediums zu berechnen.
- Doppler-Effekt: Hierbei wird ein einzelner Ultraschall-Sensor verwendet, der sowohl sendet als auch empfängt. Partikel oder Blasen im fließenden Medium reflektieren die Ultraschallwellen. Wenn diese Partikel sich bewegen, ändert sich die Frequenz der reflektierten Wellen aufgrund des Doppler-Effekts. Diese Änderung kann gemessen und in eine Fließgeschwindigkeit umgerechnet werden.
Vorteile von Ultraschall-Durchflussmessern
Die Anwendung von Ultraschall zur Durchflussmessung bietet zahlreiche Vorteile:
- Es ist berührungslos, was bedeutet, dass es keinen physischen Kontakt mit dem Medium gibt. Dies verhindert Abnutzung und erhöht die Lebensdauer des Messgeräts.
- Es gibt keine beweglichen Teile, die verschleißen oder blockieren könnten, wodurch das Risiko von Wartungsarbeiten oder Ausfällen reduziert wird.
- Ultraschall-Durchflussmesser können eine hohe Genauigkeit bieten, besonders wenn sie korrekt kalibriert und installiert sind.
Obwohl sie viele Vorteile bieten, gibt es auch Situationen, in denen andere Durchflussmessmethoden geeigneter sein könnten. Es ist wichtig, die spezifischen Anforderungen jeder Anwendung zu berücksichtigen.
Anwendungsbereiche und Limitationen
Ultraschall-Durchflussmesser sind in vielen Branchen und Anwendungen weit verbreitet, von der Wasserversorgung und -behandlung über die Chemieindustrie bis hin zur Lebensmittelverarbeitung und Energieproduktion. Ihre berührungslose Natur und hohe Genauigkeit machen sie ideal für Situationen, in denen traditionelle Durchflussmesser nicht geeignet sind.
Trotz ihrer Vorteile gibt es einige Limitationen:
- Das Medium sollte eine gewisse Menge an reflektierenden Partikeln oder Blasen enthalten, besonders wenn die Doppler-Methode verwendet wird.
- Schwere Schlamm- oder Schmutzbelastungen können die Fähigkeit des Geräts beeinträchtigen, genaue Messungen durchzuführen.
- Luft- oder Gasblasen in Flüssigkeiten können die Messgenauigkeit beeinflussen.
Installation und Kalibrierung
Die richtige Installation und Kalibrierung eines Ultraschall-Durchflussmessers ist entscheidend für seine Genauigkeit und Zuverlässigkeit. Hier sind einige Tipps zu beachten:
- Vermeiden Sie die Installation in der Nähe von Ventilen, Ellbogen oder anderen Hindernissen, die den Fluss stören könnten.
- Stellen Sie sicher, dass das Rohr, in dem der Messwert erfasst wird, vollständig gefüllt ist.
- Führen Sie regelmäßige Kalibrierungen durch, um höchste Genauigkeit zu gewährleisten.
Fazit
Ultraschall-Durchflussmesser bieten eine zuverlässige und genaue Methode zur Messung des Flüssigkeits- oder Gasflusses in einer Vielzahl von Anwendungen und Branchen. Mit ihrer Fähigkeit, berührungslos zu messen, reduzieren sie Wartungsanforderungen und sind ideal für anspruchsvolle Medien. Wie bei allen Messinstrumenten ist es jedoch wichtig, die spezifischen Anforderungen der jeweiligen Anwendung zu berücksichtigen und sicherzustellen, dass das Gerät korrekt installiert und kalibriert ist, um optimale Ergebnisse zu erzielen.
