Grundlagen der Wheatstone-Brückenschaltung
Die Wheatstone-Brücke ist ein fundamentales elektrisches Schaltkreisdesign, das zur präzisen Messung von elektrischen Widerständen verwendet wird. Benannt nach ihrem Erfinder, dem englischen Wissenschaftler Sir Charles Wheatstone, ermöglicht die Schaltung die genaue Bestimmung von unbekannten Widerständen und hat somit eine breite Anwendung in der Elektrotechnik gefunden.
Aufbau und Funktion

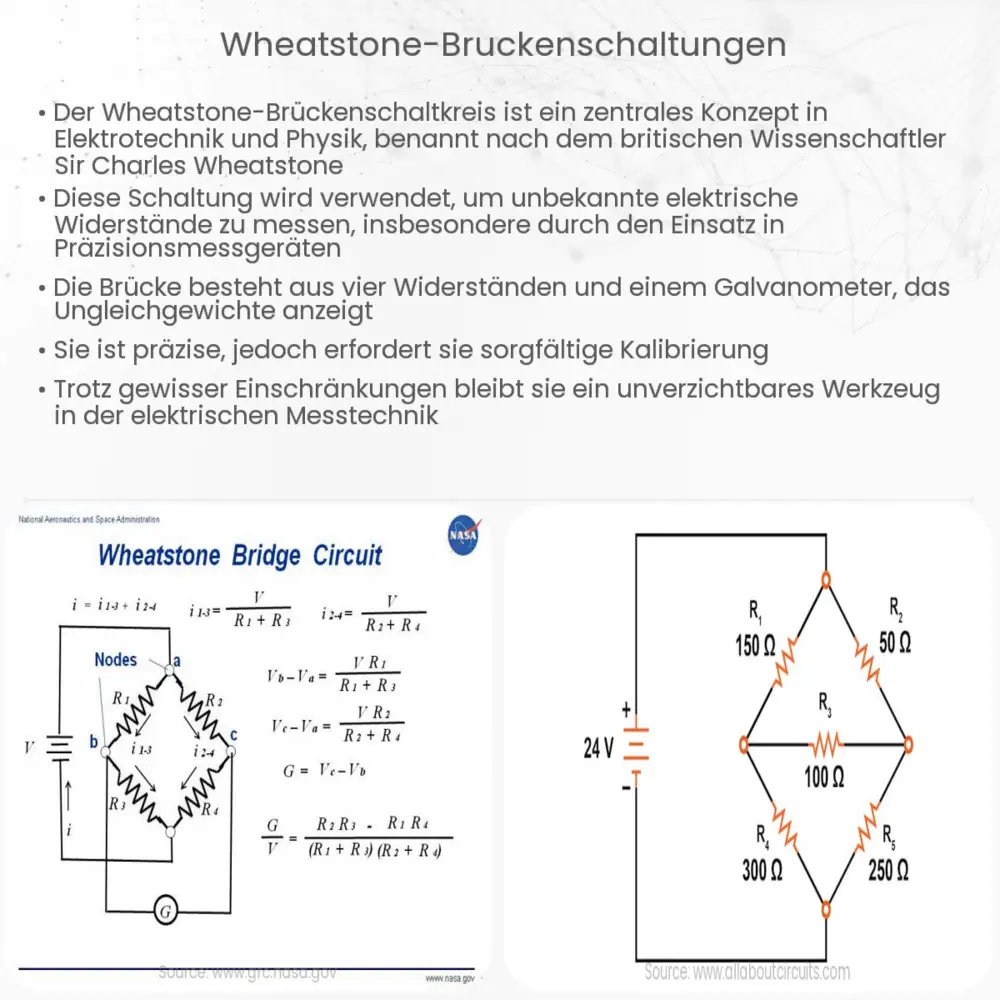

Die klassische Wheatstone-Brückenschaltung besteht aus vier Widerständen, die in einem Viereck angeordnet sind. Zwei gegenüberliegende Seiten bilden dabei jeweils ein Paar, das aus einem bekannten und einem unbekannten Widerstand besteht. In der Mitte des Vierecks wird eine Spannungsquelle an zwei gegenüberliegende Punkte angeschlossen, während die anderen beiden Punkte mit einem empfindlichen Messinstrument, dem sogenannten Null-Detektor, verbunden sind.
Arbeitsprinzip
Das Prinzip der Messung basiert auf der Einstellung des Abgleichzustands, bei dem die Spannung über dem Messinstrument null ist. In diesem Zustand ist das Verhältnis der Widerstände in den beiden Zweigen der Brücke gleich. Die allgemeine Gleichung für die Abgleichbedingung lautet:
R1/R2 = R3/R4
Wobei R1 und R2 die bekannten Widerstände sind und R3 der unbekannte Widerstand ist, dessen Wert bestimmt werden soll. R4 ist ein variabler Widerstand, der so angepasst wird, bis der Null-Detektor keine Spannung anzeigt.
Anwendungsbereiche
Die Wheatstone-Brücke wird in verschiedenen Bereichen der Elektrotechnik und Physik eingesetzt, beispielsweise zur Messung von Sensorwiderständen oder in der Materialwissenschaft zur Bestimmung von Dehnungsmessstreifen. Ihre Genauigkeit und Zuverlässigkeit machen sie zu einem unverzichtbaren Werkzeug in Laboren und der Industrie.
Vorteile der Wheatstone-Brücke
- Hohe Messgenauigkeit: Durch die Möglichkeit, den Null-Abgleich zu verwenden, können sehr geringe Widerstandsänderungen detektiert werden.
- Anpassungsfähigkeit: Die Schaltung kann leicht modifiziert werden, um verschiedene Arten von Messungen durchzuführen.
- Einfachheit: Trotz ihrer Genauigkeit ist die Schaltung relativ einfach aufzubauen und zu verwenden.
In der nächsten Sektion werden wir detailliert auf die mathematische Herleitung der Abgleichbedingung und die Schritt-für-Schritt-Anleitung zur Durchführung einer Messung eingehen.
Mathematische Herleitung der Abgleichbedingung
Um die Abgleichbedingung der Wheatstone-Brücke mathematisch herzuleiten, betrachten wir die erste Kirchhoff’sche Regel, welche besagt, dass die Summe aller Spannungen in einer geschlossenen Schleife null sein muss. Für den abgeglichenen Zustand der Brücke, in dem das Messinstrument keine Spannung anzeigt, gilt demnach:
VAB – VR1 – VR3 = 0 und VAB – VR2 – VR4 = 0
Da VAB in beiden Gleichungen gleich ist, können wir sie gleichsetzen und erhalten:
VR1 + VR3 = VR2 + VR4
Mit Ohmschem Gesetz (V = I * R) und der Tatsache, dass die Stromstärke I in beiden Zweigen der Brücke gleich ist, ergibt sich:
I * R1 + I * R3 = I * R2 + I * R4
Kürzen wir I heraus, bleibt die Gleichung für die Abgleichbedingung:
R1 + R3 = R2 + R4
Durch Umstellen der Gleichung können wir den unbekannten Widerstand R3 berechnen:
R3 = (R2 * R1) / R4
Durchführung einer Messung
- Verbinden Sie die bekannten Widerstände R1 und R2 und den variablen Widerstand R4 entsprechend der Wheatstone-Brückenschaltung.
- Integrieren Sie den unbekannten Widerstand R3 in die Schaltung.
- Schließen Sie die Spannungsquelle an die Schaltung an und verbinden Sie den Null-Detektor.
- Passen Sie den variablen Widerstand R4 an, bis der Null-Detektor keine Spannung mehr anzeigt.
- Verwenden Sie die oben hergeleitete Gleichung, um den Wert von R3 zu berechnen.
Schlussfolgerung
Die Wheatstone-Brücke ist ein klassisches Beispiel dafür, wie grundlegende physikalische Gesetze zur Entwicklung präziser Messinstrumente führen können. Ihre Fähigkeit, minimale Widerstandsänderungen zu detektieren, macht sie zu einem wertvollen Instrument in der experimentellen Forschung sowie in der industriellen Anwendung. Durch die einfache Anpassungsfähigkeit der Schaltung können Ingenieure und Wissenschaftler eine Vielzahl von Messaufgaben mit hoher Genauigkeit durchführen. Zusammengefasst vereint die Wheatstone-Brücke Einfachheit mit Effizienz und Präzision, was sie zu einem zeitlosen Werkzeug in der Elektrotechnik macht.
