Descubre los principios, aplicaciones, configuración y cálculos matemáticos detrás del Puente de Wheatstone, una herramienta crucial en ingeniería eléctrica.
Introducción al Puente de Wheatstone
El Puente de Wheatstone es un dispositivo eléctrico inventado por el físico británico Sir Charles Wheatstone en 1843, utilizado para medir resistencias desconocidas con gran precisión. Este circuito desempeña un papel fundamental en la investigación y desarrollo de tecnologías en una amplia gama de campos, incluyendo la ingeniería eléctrica y electrónica.
Principios básicos
El Puente de Wheatstone es un circuito de cuatro brazos formado por cuatro resistencias. Cada brazo está en esquinas opuestas de un cuadrado, y un galvanómetro conecta las dos esquinas restantes, formando un puente. Al aplicar una fuente de alimentación a dos esquinas opuestas, el circuito se divide en dos rutas. Cuando las resistencias en ambas rutas son iguales, el galvanómetro no detecta ninguna corriente, indicando un puente «equilibrado».
Uso y aplicaciones
- Medición de resistencias: Esta es la aplicación más común del Puente de Wheatstone. Al balancear el puente, es posible determinar el valor de una resistencia desconocida utilizando las resistencias conocidas en el circuito.
- Sensor de presión: En algunos casos, el Puente de Wheatstone se utiliza en sensores de presión. Cambios en la presión causan cambios en la resistencia, y el circuito del Puente de Wheatstone puede detectar y medir estos cambios.
- Investigación científica: En investigaciones científicas, el Puente de Wheatstone se utiliza para experimentos precisos y detallados de resistencia eléctrica, contribuyendo significativamente a la física moderna y a la ingeniería eléctrica.
Matemáticas detrás del Puente de Wheatstone
El principio detrás del Puente de Wheatstone es bastante simple y se basa en la ley de Ohm. Si denotamos las cuatro resistencias por R1, R2, R3 y Rx, donde Rx es la resistencia desconocida, el puente está en equilibrio cuando se cumple la siguiente condición: R1/R2 = R3/Rx. Por lo tanto, si conocemos los valores de R1, R2 y R3, podemos calcular el valor de Rx.

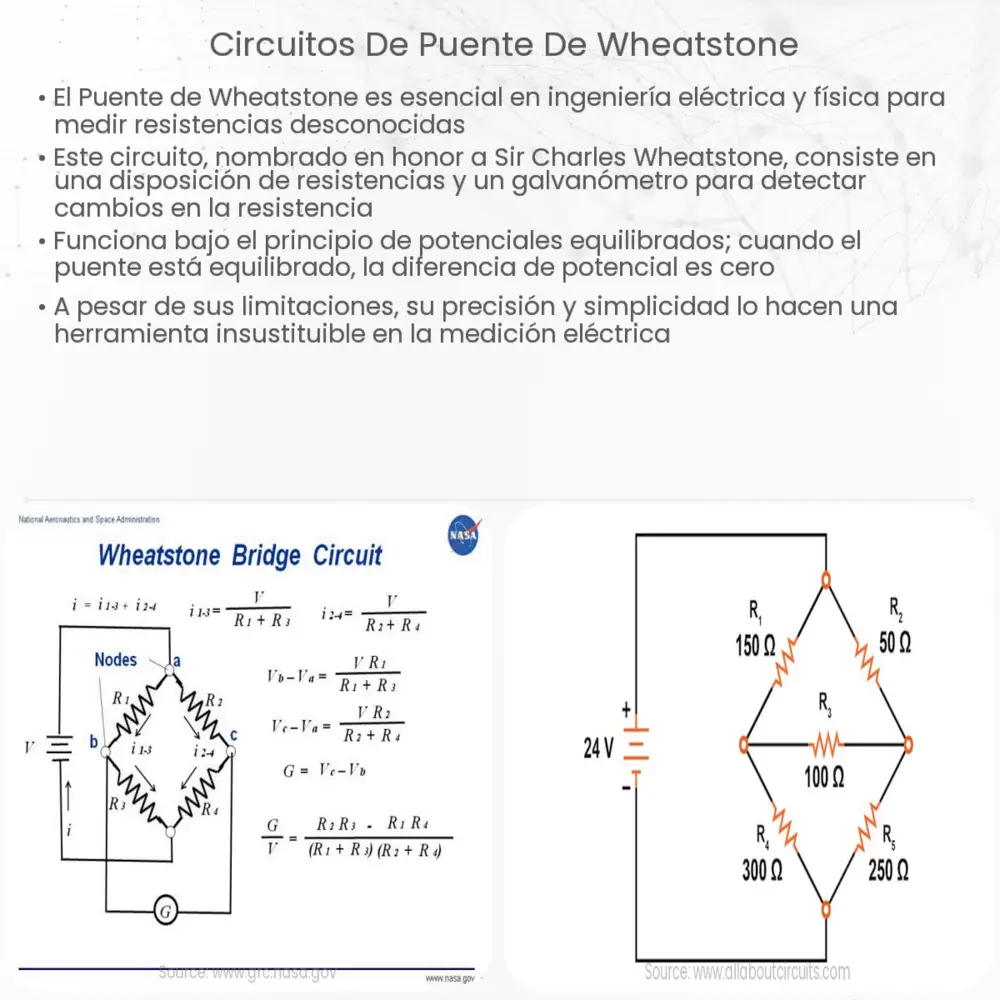

Configuración del Puente de Wheatstone
La configuración del Puente de Wheatstone es bastante sencilla. Conectamos dos resistencias conocidas, R1 y R2, en una serie y una resistencia conocida, R3, junto con la resistencia desconocida, Rx, en otra serie. Estas dos series se conectan en paralelo, y la fuente de alimentación y el galvanómetro se conectan en las uniones respectivas.
Desbalance del Puente de Wheatstone
Si el puente está «desbalanceado», significa que la relación de las resistencias en los dos rutas no es igual, y una corriente circulará a través del galvanómetro. En la práctica, ajustamos las resistencias conocidas hasta que la corriente del galvanómetro sea cero, indicando un puente «equilibrado». A partir de este punto, podemos calcular la resistencia desconocida.
Ventajas y desventajas del Puente de Wheatstone
El Puente de Wheatstone tiene muchas ventajas. Es un dispositivo simple y robusto que proporciona medidas muy precisas. Sin embargo, requiere un ajuste cuidadoso para equilibrar el puente y obtener medidas precisas. Además, aunque es ideal para medir resistencias estáticas, puede ser menos efectivo al medir resistencias que cambian rápidamente con el tiempo.
Conclusión
El Puente de Wheatstone es una herramienta invaluable en el mundo de la ingeniería eléctrica y la física. A pesar de su sencillez, su habilidad para medir resistencias desconocidas con gran precisión ha permitido avances significativos en estos campos. Aunque puede tener limitaciones en ciertas aplicaciones, su uso se mantiene hasta el día de hoy debido a su robustez y precisión. Es un testimonio de la importancia de los principios fundamentales de la física en el desarrollo de la tecnología moderna.
