Circuits de pont de Wheatstone

Introduction au Pont de Wheatstone

Le Pont de Wheatstone est un dispositif électrique inventé par Samuel Hunter Christie en 1833 et popularisé par Sir Charles Wheatstone en 1843. Il est largement utilisé pour mesurer des résistances électriques inconnues avec une grande précision. Ce dispositif est fondamental dans le domaine de l’électrotechnique et de la physique expérimentale.

Principe de Fonctionnement

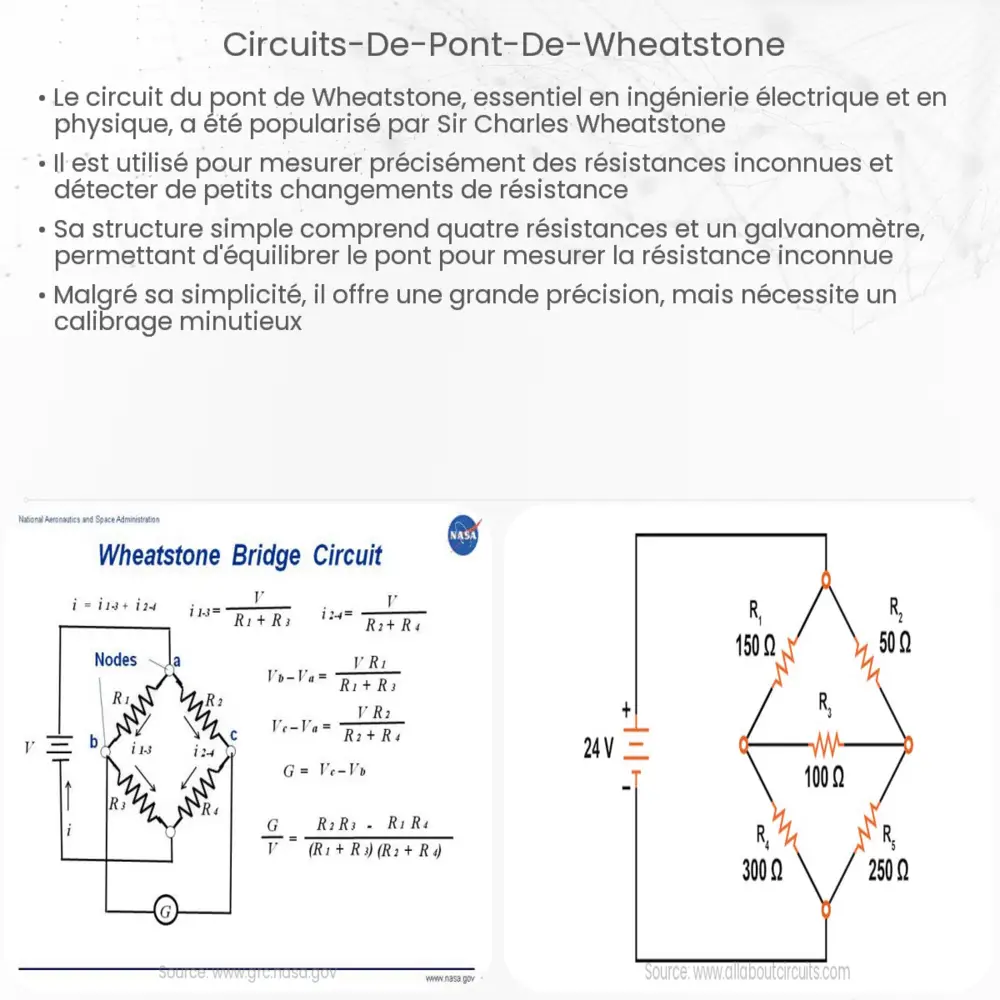

Le principe du Pont de Wheatstone repose sur l’équilibre de deux branches d’un circuit électrique. Le pont est composé de quatre résistances reliées en série, formant un quadrilatère. Deux points diagonalement opposés sont connectés à une source d’alimentation, tandis que les deux autres points sont reliés à un galvanomètre. Le galvanomètre indique le courant de déséquilibre dans le pont.

Composition du Pont de Wheatstone

Le pont comprend quatre composants clés :

  • R1 : Une résistance de référence connue.
  • R2 : Une résistance variable, ajustable manuellement.
  • Rx : La résistance inconnue à mesurer.
  • R3 : Une résistance fixe, souvent de la même valeur que R1 pour simplifier les calculs.

Formule de Calcul

Pour déterminer la valeur de la résistance inconnue \(Rx\), la formule suivante est utilisée :

\(Rx = R2 * (R1 / R3)\)

Cette équation est dérivée du principe que, lorsque le pont est en équilibre (le galvanomètre indique zéro), le rapport des résistances dans une branche est égal au rapport dans l’autre branche.

Applications

Le Pont de Wheatstone trouve de nombreuses applications, notamment :

  • La mesure précise de petites résistances.
  • La calibration d’instruments de mesure électrique.
  • L’étude de la composition des alliages et des matériaux conducteurs.

Avantages et Limitations

Les principaux avantages du Pont de Wheatstone incluent sa haute précision et sa facilité d’utilisation. Cependant, il présente des limitations, notamment sa sensibilité aux variations de température et son inadéquation pour mesurer des résistances très élevées ou très faibles.

Modernisation et Variations du Pont de Wheatstone

Avec l’avancée de la technologie, le Pont de Wheatstone a évolué. Des versions numériques ont été développées, offrant une précision accrue et une facilité de lecture. De plus, des variantes du pont, telles que le pont de Kelvin, ont été conçues pour mesurer des résistances extrêmement faibles, palliant ainsi une des limitations du pont original.

Importance Pédagogique

Le Pont de Wheatstone est également un outil pédagogique précieux dans l’enseignement de l’électricité et de l’électronique. Il aide les étudiants à comprendre les concepts fondamentaux tels que la loi d’Ohm, la résistance électrique et les principes des circuits en série et parallèle.

Intégration dans les Systèmes Complexes

Dans les systèmes électroniques modernes, le Pont de Wheatstone est souvent intégré dans des dispositifs de mesure plus complexes. Il est utilisé dans des capteurs de force, de pression et de déformation, où la précision de la mesure est cruciale. Ces applications démontrent la polyvalence et la pertinence continue du pont dans l’industrie moderne.

Conclusion

En résumé, le Pont de Wheatstone reste un outil essentiel dans le domaine de l’électrotechnique, malgré son invention il y a près de deux siècles. Sa capacité à mesurer avec précision des résistances électriques le rend inestimable dans de nombreux domaines, de l’industrie à l’éducation. Bien que le pont original ait certaines limitations, ses adaptations et évolutions continuent de répondre aux besoins modernes. Sa simplicité de conception, combinée à sa polyvalence, assure que le Pont de Wheatstone restera un pilier dans l’étude et l’application de l’électricité et de l’électronique pour les années à venir.
