Entdecken Sie die Grundlagen und Vorteile von Resonanzwandlern, ihre verschiedenen Typen und Anwendungen in der modernen Elektrotechnik und Elektronik.

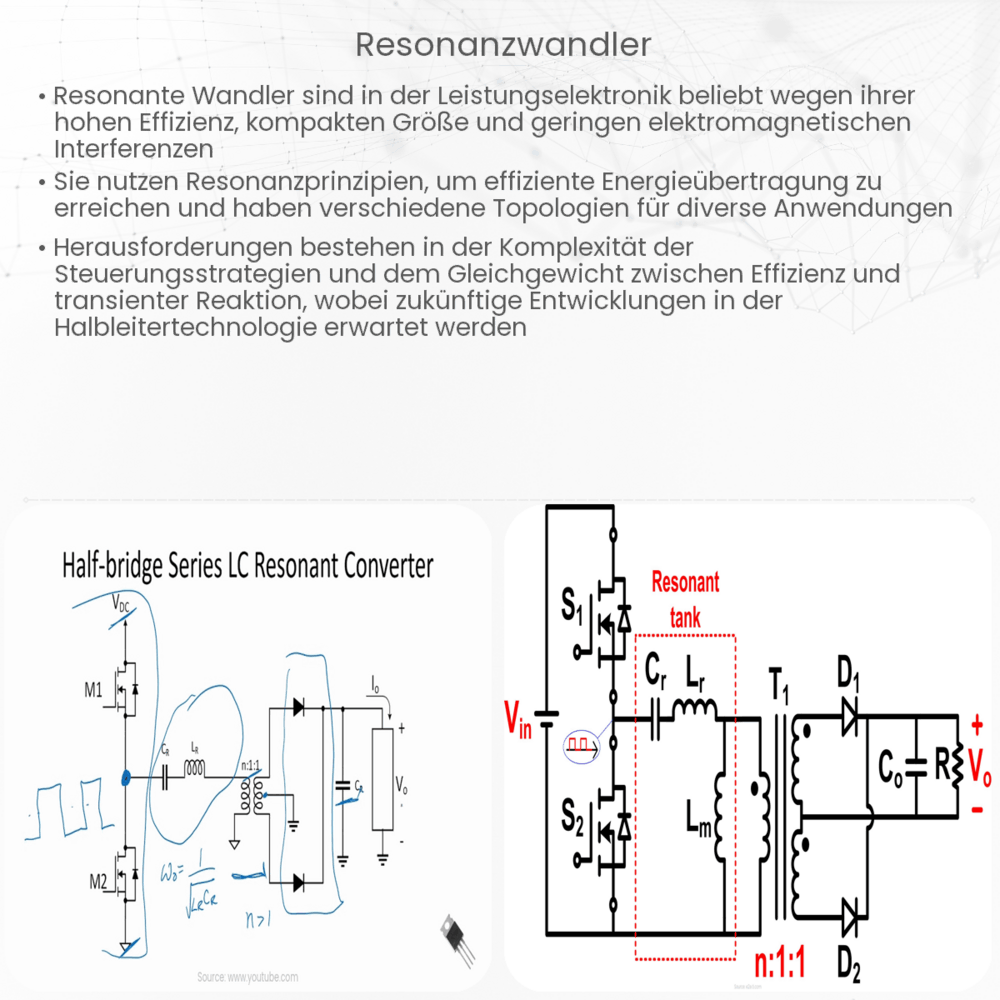

Was ist ein Resonanzwandler?
Ein Resonanzwandler, oft auch als resonanter Wechselrichter bezeichnet, ist eine Form von Stromversorgungsschaltungen, die darauf abzielen, den Energiefluss durch die Verwendung von Resonanzphänomenen zu steuern. Diese Wandler sind in der Elektrotechnik und Elektronik weit verbreitet, insbesondere in Anwendungen, bei denen hohe Effizienz und kompakte Bauweise von Bedeutung sind.
Wie funktioniert ein Resonanzwandler?
Im Kern nutzt der Resonanzwandler die Resonanzeigenschaften von Kondensatoren und Induktivitäten. Wenn diese beiden Komponenten in einer Schaltung kombiniert werden, können sie bei einer bestimmten Frequenz, der sogenannten Resonanzfrequenz, in Resonanz treten. In diesem Zustand können sie Energie effizient zwischen sich übertragen, wodurch der Energieverlust minimiert wird. Dies ist besonders nützlich in Stromversorgungsschaltungen, da es den Wirkungsgrad erhöht und die Wärmeentwicklung reduziert.
- Resonanzkreis: Das Herzstück des Resonanzwandlers. Er besteht aus einem Kondensator und einer Induktivität, die so dimensioniert sind, dass sie bei der gewünschten Frequenz in Resonanz treten.
- Steuerelemente: Diese sind dafür verantwortlich, die Resonanzbedingungen zu steuern und aufrechtzuerhalten. Sie tun dies durch Anpassung der Frequenz oder der Amplitude des an den Resonanzkreis angelegten Signals.
- Ausgangsfilter: Ein Element, das dazu dient, unerwünschte Frequenzen oder Störungen aus dem Ausgangssignal zu entfernen, um eine reine und stabile Ausgangsspannung zu gewährleisten.
Vorteile des Resonanzwandlers
Die Verwendung von Resonanzwandlern bringt eine Reihe von Vorteilen mit sich:
- Hoher Wirkungsgrad: Aufgrund der Resonanzbedingungen sind die Energieverluste minimiert, was zu einem höheren Wirkungsgrad führt.
- Kompakte Bauweise: Durch den effizienten Energieaustausch können kleinere und leichtere Komponenten verwendet werden.
- Reduzierte Wärmeentwicklung: Ein höherer Wirkungsgrad bedeutet weniger Energieverlust, was wiederum zu einer geringeren Wärmeentwicklung in der Schaltung führt.
Dies sind nur einige der Gründe, warum Resonanzwandler in modernen Elektronikanwendungen häufig eingesetzt werden. Im nächsten Abschnitt werden wir tiefer in die verschiedenen Typen und Anwendungen von Resonanzwandlern eintauchen.
Typen von Resonanzwandlern
Es gibt verschiedene Arten von Resonanzwandlern, die je nach Anwendung und Anforderung eingesetzt werden. Einige der gängigsten Typen sind:
- Serien-Resonanzwandler: Hier ist der Resonanzkreis in Serie zur Last geschaltet. Er bietet den Vorteil, dass bei Resonanzfrequenz der Stromfluss maximal ist.
- Parallel-Resonanzwandler: Bei diesem Typ ist der Resonanzkreis parallel zur Last geschaltet. Bei Resonanzfrequenz wird der Spannungsfluss maximiert.
- ZVS (Zero Voltage Switching) Resonanzwandler: Hierbei wird der Schalttransistor genau dann betätigt, wenn die Spannung null ist, was die Schaltverluste minimiert.
- ZCS (Zero Current Switching) Resonanzwandler: Bei diesem Typ wird der Transistor geschaltet, wenn der Stromfluss null ist, wodurch die Schaltverluste reduziert werden.
Anwendungen von Resonanzwandlern
Resonanzwandler finden in einer Vielzahl von Anwendungen Verwendung, darunter:
- Computernetzteile
- Telekommunikationsgeräte
- LED-Beleuchtungssysteme
- Hochfrequenz-Induktionsheizungen
- Batterieladegeräte
Die Wahl des richtigen Resonanzwandlertyps hängt von der spezifischen Anwendung und den Anforderungen wie Eingangs- und Ausgangsspannung, Leistung und Effizienz ab.
Schlussfolgerung
Der Resonanzwandler hat sich als eine Schlüsseltechnologie in der Elektrotechnik und Elektronik etabliert. Dank seiner Fähigkeit, Energie effizient zu übertragen und dabei Verluste zu minimieren, hat er in vielen modernen elektronischen Geräten und Systemen Einzug gefunden. Durch das Verständnis der Grundlagen und der verschiedenen Typen von Resonanzwandlern können Ingenieure und Techniker die beste Lösung für ihre spezifische Anwendung wählen und so Produkte entwickeln, die leistungsfähiger, effizienter und zuverlässiger sind.
