Cuk-Wandler

Der Cuk-Wandler: Ein Überblick über Funktion, Vorteile und Anwendungen von DC/DC-Wandlern. Erfahren Sie, warum er in der Elektronik so geschätzt wird.

Cuk-Wandler

Was ist ein Cuk-Wandler?

Der Cuk-Wandler, ausgesprochen als „Tschuk-Wandler“, ist eine Art von DC/DC-Wandler, der in Elektroniksystemen verwendet wird, um eine Gleichspannungsquelle in eine andere Gleichspannung umzuwandeln. Er wurde nach seinem Erfinder, Dr. Slobodan Ćuk, benannt, der das Konzept während seiner Arbeit am California Institute of Technology in den 1970er Jahren entwickelte.

Grundprinzipien des Cuk-Wandlers

Wie viele andere DC/DC-Wandler arbeitet auch der Cuk-Wandler auf dem Prinzip der Energiespeicherung in einem Induktor und der Energieübertragung über einen Kondensator. Das Hauptmerkmal des Cuk-Wandlers ist seine Fähigkeit, sowohl höhere als auch niedrigere Ausgangsspannungen als die Eingangsspannung zu erzeugen, ohne dabei eine Polaritätsumkehrung zu benötigen. Dies unterscheidet ihn von vielen anderen Wandlertypen.

Wie funktioniert ein Cuk-Wandler?

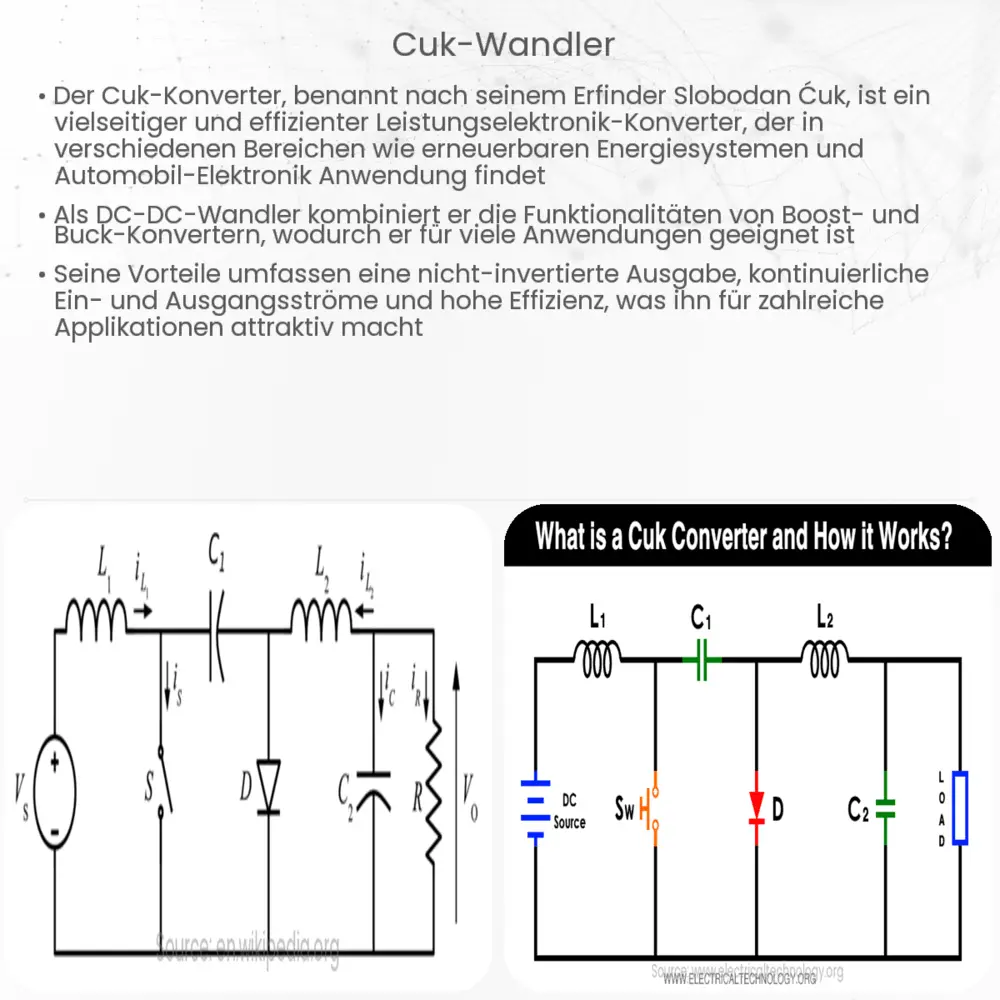

Ein typischer Cuk-Wandler besteht aus zwei Induktoren, einem Kondensator, einem Schalter (meist ein MOSFET oder IGBT) und einer Diode. Der Betrieb kann in zwei Hauptmodi unterteilt werden:

  1. Ladevorgang: In diesem Modus wird der Schalter geschlossen. Die Energie aus der Eingangsspannungsquelle wird im ersten Induktor gespeichert, während der Kondensator entladen wird, um die Last zu versorgen.
  2. Entladevorgang: Hier wird der Schalter geöffnet. Der gespeicherte Energie im ersten Induktor wird über die Diode und den zweiten Induktor an den Kondensator und die Last weitergegeben.

Die Schalterfrequenz, mit der dieser Vorgang wiederholt wird, bestimmt im Wesentlichen die Ausgangsspannung des Cuk-Wandlers. Durch genaues Steuern dieser Frequenz kann der Cuk-Wandler präzise und stabile Ausgangsspannungen erzeugen, die entweder über oder unter der Eingangsspannung liegen.

Vorteile des Cuk-Wandlers

  • Vielseitigkeit: Er kann sowohl als Step-up (Spannungserhöhung) als auch als Step-down (Spannungsreduktion) Wandler verwendet werden.
  • Geringe Spannungsrippel: Aufgrund seiner besonderen Topologie und des Energiespeicherverhaltens erzeugt der Cuk-Wandler weniger Spannungsrippel im Vergleich zu anderen Wandlern.

Diese Merkmale machen den Cuk-Wandler zu einer attraktiven Wahl für viele Anwendungen, bei denen Genauigkeit und Effizienz von entscheidender Bedeutung sind.

Anwendungen des Cuk-Wandlers

Wegen seiner einzigartigen Eigenschaften findet der Cuk-Wandler Anwendung in einer Vielzahl von elektronischen Systemen. Einige der prominentesten Anwendungen sind:

  • Stromversorgungen: Bei Geräten, die eine stabile und präzise Gleichspannung benötigen, wie beispielsweise Laborstromversorgungen oder spezialisierte elektronische Geräte.
  • Erneuerbare Energiesysteme: In Solarwechselrichtern oder Windkraftanlagen kann der Cuk-Wandler dazu beitragen, die erzeugte Spannung effizient an das Netz oder an Speichersysteme anzupassen.
  • Elektrofahrzeuge: In der Energieverwaltungssysteme von Elektrofahrzeugen kann er dazu verwendet werden, die Spannung von Batteriepacks optimal für den Antriebsstrang oder andere Systeme zu regeln.
  • Portable Elektronik: In Geräten wie Laptops oder Smartphones, wo Effizienz und Batterielaufzeit von großer Bedeutung sind.

Nachteile und Überlegungen

Wie bei jeder Technologie gibt es auch beim Cuk-Wandler einige Herausforderungen und Nachteile:

  • Komplexität: Die Topologie des Cuk-Wandlers ist komplexer als die einiger anderer DC/DC-Wandler, was zu einem höheren Designaufwand führen kann.
  • Kosten: Aufgrund der größeren Anzahl an benötigten Komponenten können die Kosten für den Bau eines Cuk-Wandlers höher sein als bei anderen Wandlertypen.
  • Größe: Je nach gewünschter Leistung und Effizienz kann der Cuk-Wandler größer sein als alternative Lösungen.

Fazit

Der Cuk-Wandler ist ein vielseitiges und effizientes Werkzeug in der Welt der Elektronik, das sich durch seine Fähigkeit auszeichnet, sowohl höhere als auch niedrigere Spannungen als die Eingangsspannung zu erzeugen. Während er in bestimmten Anwendungen aufgrund seiner Vorteile wie geringe Spannungsrippel und Vielseitigkeit bevorzugt wird, ist es wichtig, die damit verbundenen Herausforderungen und Kosten bei der Auswahl eines passenden Wandlers für eine bestimmte Anwendung zu berücksichtigen. Insgesamt bleibt der Cuk-Wandler jedoch ein wertvolles Instrument für Ingenieure und Designer in vielen Bereichen der Elektronik.
