O que é um Conversor Ressonante?
Os conversores ressonantes representam uma categoria de circuitos eletrônicos de conversão de energia. Diferentemente dos conversores convencionais, que operam com chaveamento rígido, os conversores ressonantes utilizam componentes reativos, como indutores e capacitores, para criar um fenômeno ressonante. Esse fenômeno é explorado para melhorar a eficiência, reduzir as perdas e minimizar a emissão de ruídos e interferências eletromagnéticas.
Princípios Básicos do Conversor Ressonante
Todo sistema ressonante é caracterizado pela sua capacidade de armazenar e liberar energia. Em um conversor ressonante, o circuito é projetado de tal forma que o armazenamento e a liberação de energia ocorrem de maneira sincronizada, permitindo que a conversão de energia ocorra de maneira suave e eficiente.
- Componentes Ressonantes: O núcleo de um conversor ressonante é composto por um ou mais componentes reativos. Estes podem incluir indutores (L) e capacitores (C). A combinação desses componentes determina a frequência de ressonância do circuito.
- Operação ZVS (Zero Voltage Switching) e ZCS (Zero Current Switching): Uma das grandes vantagens dos conversores ressonantes é a capacidade de operar em modos onde os interruptores (transistores) são ativados e desativados quando a tensão ou a corrente é zero, respectivamente. Isso reduz as perdas associadas ao chaveamento e melhora a eficiência global do sistema.
Tipos de Conversores Ressonantes
Existem vários tipos de conversores ressonantes, cada um com suas próprias características e aplicações. Alguns dos mais comuns incluem:

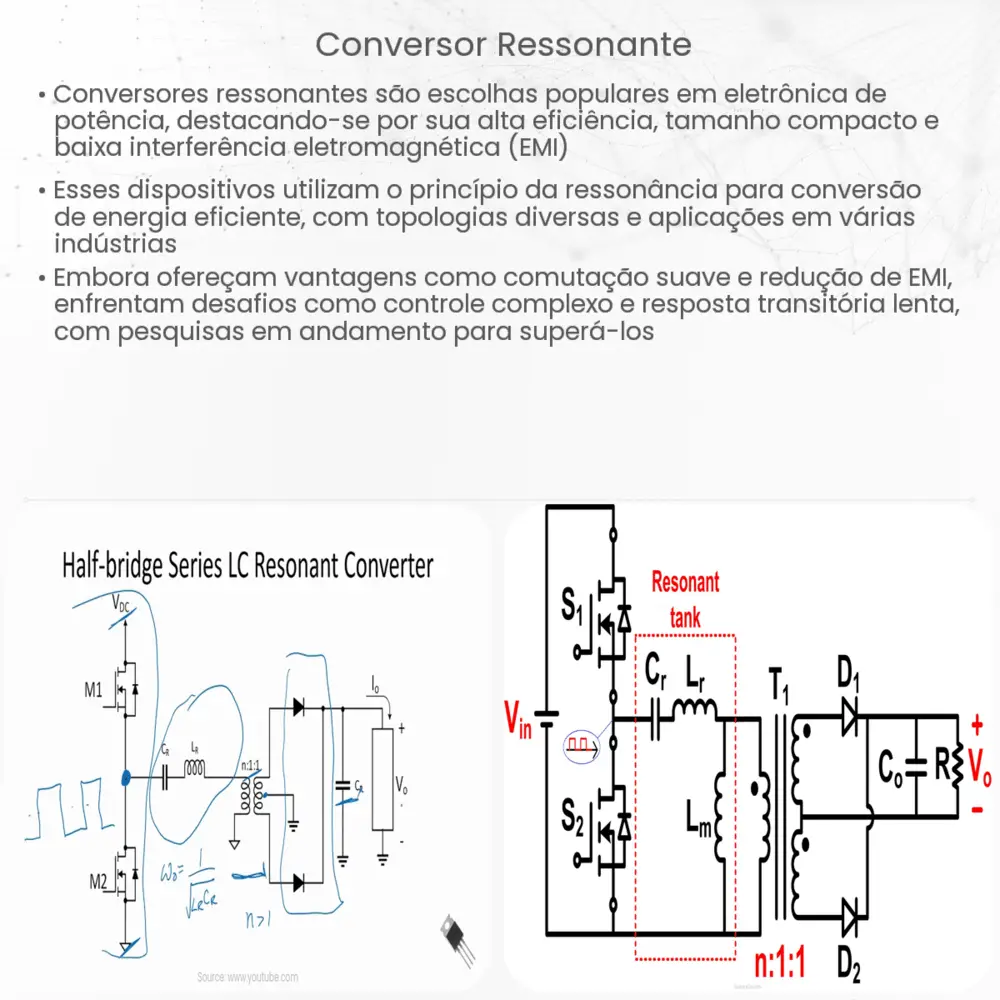

- Conversor Série Ressonante (SRC): Neste tipo de conversor, o indutor e o capacitor estão conectados em série. O circuito ressonante série é utilizado principalmente em aplicações de alta potência devido à sua capacidade de lidar com grandes correntes.
- Conversor Paralelo Ressonante (PRC): Aqui, o indutor e o capacitor estão conectados em paralelo. Este tipo é frequentemente usado em aplicações de baixa potência devido à sua eficiência em frequências mais altas.
Embora esses sejam os tipos mais comuns, existem várias outras topologias e variações que são aplicadas de acordo com as necessidades específicas do sistema ou da aplicação.
Aplicações do Conversor Ressonante
Devido às suas características distintas, os conversores ressonantes são preferidos em muitas aplicações de alta frequência e alta potência. Eles são frequentemente encontrados em fontes de alimentação, sistemas de carregamento sem fio, equipamentos de telecomunicações e muito mais.
Esses conversores também têm uma vantagem particular em aplicações onde a redução de ruído e interferência é crucial. Graças à sua operação suave, eles geram menos interferência eletromagnética, tornando-os ideais para tais aplicações.
Vantagens dos Conversores Ressonantes
Além de sua eficiência aprimorada e emissões reduzidas de ruído, os conversores ressonantes oferecem diversas outras vantagens:
- Flexibilidade de Design: Os engenheiros podem ajustar componentes reativos para otimizar a operação de acordo com as necessidades específicas de uma aplicação.
- Menor Stress nos Componentes: A operação suave do conversor ressonante reduz o estresse nos componentes, resultando em uma vida útil mais longa e melhor confiabilidade.
- Operação de Alta Frequência: A capacidade de operar em altas frequências permite que esses conversores sejam menores em tamanho, ideais para aplicações compactas.
Desvantagens e Desafios
Embora os conversores ressonantes tenham muitas vantagens, eles também apresentam desafios:
- Complexidade de Design: O design desses conversores pode ser mais complexo em comparação com os conversores tradicionais, exigindo uma compreensão aprofundada da ressonância e suas implicações.
- Variações de Componentes: As propriedades dos componentes reativos podem mudar com a temperatura e o tempo, o que pode afetar o desempenho do conversor.
Conclusão
Os conversores ressonantes têm se destacado como uma opção poderosa na conversão de energia, especialmente em aplicações que exigem alta eficiência, baixo ruído e operação em alta frequência. Embora apresentem desafios em termos de design e variabilidade de componentes, as vantagens que oferecem em termos de performance e flexibilidade são inegáveis. À medida que a tecnologia avança, é provável que veja-se uma adoção ainda maior destes conversores em uma variedade de aplicações, desde produtos eletrônicos de consumo até soluções industriais de alta potência.
