Prioritätscodierer: Eine Einführung
Ein Prioritätscodierer, auch bekannt als „Priority Encoder“, ist eine digitale Schaltung, die das höchstwertige Eingangssignal, das gerade „1“ ist, in einen binären Code umwandelt. Dies ist nützlich in vielen Anwendungen, insbesondere in solchen, die eine sofortige Reaktion auf das höchste Prioritätssignal benötigen.
Funktionsweise
Ein Prioritätscodierer verfügt über mehrere Eingänge und gibt den binären Code des höchsten aktiven Eingangs aus. Zum Beispiel: Bei einem 4-Bit Prioritätscodierer, wenn alle Eingänge aktiv sind, wird der Eingang mit der höchsten Priorität als Ausgang gewählt und die restlichen Eingänge ignoriert. Im Fall von vier Eingängen könnte das Signal mit der höchsten Priorität beispielsweise der Eingang 3 sein, und der Codierer gibt den binären Code „11“ aus, der diesem Eingang entspricht.
Anwendungsbereiche
Prioritätscodierer sind in vielen digitalen Systemen von Bedeutung. Einige ihrer Hauptanwendungen sind:
- Interrupt-Handling in Computern: Sie helfen dabei, die Priorität der verschiedenen Interrupt-Anforderungen zu bestimmen und den Interrupt mit der höchsten Priorität zuerst zu bedienen.
- Keyboardschaltungen: Bei Tastaturen werden oft Prioritätscodierer verwendet, um festzustellen, welche Taste zuerst gedrückt wurde, falls mehrere Tasten gleichzeitig betätigt werden.
- Digitale Kommunikationssysteme: Hier werden sie verwendet, um zu bestimmen, welches Signal in einem bestimmten Zeitfenster gesendet werden sollte.
Typen von Prioritätscodierern
Es gibt verschiedene Arten von Prioritätscodierern, abhängig von der Anzahl der Eingänge und der Art der Priorität, die ihnen zugewiesen wird:
- 4-Bit Prioritätscodierer
- 8-Bit Prioritätscodierer
- 10-Bit Prioritätscodierer
Jeder dieser Codierer hat seine eigene spezifische Anwendung und ist darauf ausgelegt, eine bestimmte Anzahl von Eingangssignalen zu verarbeiten.
Vor- und Nachteile
Wie bei jeder Technologie gibt es auch bei Prioritätscodierern Vor- und Nachteile. Einer der Hauptvorteile ist die Fähigkeit, rasch auf das Signal mit der höchsten Priorität zu reagieren. Andererseits können sie in Systemen, die eine gleichzeitige Verarbeitung mehrerer Signale erfordern, weniger effizient sein.
Design und Implementierung

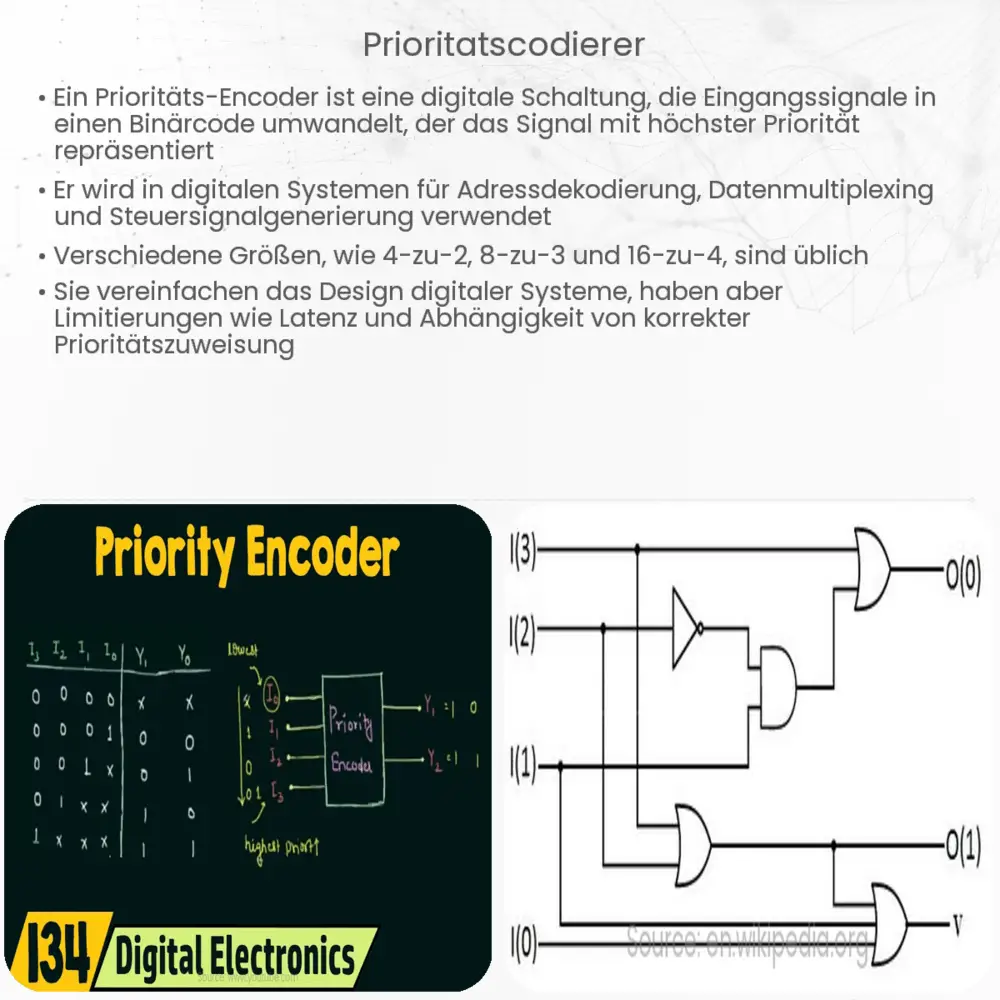

Das Design eines Prioritätscodierers basiert auf kombinatorischer Logik. Oft werden elementare Logikgatter wie AND, OR und NOT verwendet, um die gewünschte Funktion zu erzielen. Die genaue Struktur und das Design hängen von der Anzahl der Eingänge und der spezifischen Prioritätsreihenfolge ab, die festgelegt wurde. Einige fortschrittlichere Designs können auch Schaltungen mit geringerem Stromverbrauch oder schnellerer Reaktionszeit verwenden.
Integration in größere Systeme
Prioritätscodierer werden häufig in größere digitale Systeme integriert. Ein gutes Beispiel ist das Interrupt-Controller-System eines Computers. Der Controller erhält Eingangssignale von verschiedenen Peripheriegeräten. Wenn mehrere Geräte gleichzeitig ein Interrupt-Signal senden, bestimmt der Prioritätscodierer, welches Gerät zuerst bedient wird, basierend auf der vordefinierten Prioritätsreihenfolge. Dies gewährleistet einen reibungslosen Betrieb und minimiert mögliche Konflikte oder Verzögerungen in der Systemreaktion.
Wichtige Überlegungen
Bei der Auswahl oder dem Design eines Prioritätscodierers ist es wichtig, mehrere Faktoren zu berücksichtigen. Dazu gehören:
- Die Anzahl der Eingänge: Bestimmt die Größe und Komplexität des Codierers.
- Reaktionszeit: In einigen Anwendungen ist eine schnelle Reaktionszeit kritisch.
- Stromverbrauch: In tragbaren oder energiebewussten Systemen ist ein energieeffizientes Design von Vorteil.
Abschluss
Der Prioritätscodierer ist ein essenzielles Werkzeug in der digitalen Logik und hat zahlreiche Anwendungen in verschiedenen Bereichen der Technologie. Von der Steuerung von Interrupts in Computern bis hin zur Signalverarbeitung in Kommunikationssystemen zeigt seine Vielseitigkeit die Bedeutung von Priorität und Ordnung in digitalen Systemen. Wie bei jeder Technologie ist es jedoch wichtig, das richtige Werkzeug für die Aufgabe auszuwählen und die Vor- und Nachteile eines Prioritätscodierers in Bezug auf die spezifischen Anforderungen eines Projekts oder Systems zu berücksichtigen.
