Codificador de Prioridade: Uma Visão Geral

O mundo da eletrônica digital é repleto de dispositivos e componentes que desempenham papéis essenciais no funcionamento de sistemas complexos. Um desses dispositivos é o codificador de prioridade, uma ferramenta indispensável em várias aplicações eletrônicas. Este artigo irá explorar o que é um codificador de prioridade, como ele funciona e onde ele é comumente usado.

O que é um Codificador de Prioridade?

Um codificador de prioridade é um circuito digital que recebe múltiplas entradas binárias e produz uma saída representando a posição da entrada de maior prioridade que está ativa. Por “maior prioridade”, geralmente referimos à entrada com o valor mais alto ou, em alguns casos, ao primeiro input ativo quando observado de uma direção específica.

Funcionamento Básico

Para entender melhor o funcionamento de um codificador de prioridade, considere um exemplo simples. Imagine um codificador de prioridade de 4 entradas, rotuladas de E₀ a E₃. A saída será um número binário de 2 bits, pois 2 bits podem representar quatro valores (00, 01, 10 e 11). Se E₃ for a entrada ativa de maior prioridade, a saída será ’11’. Se E₂ estiver ativa, a saída será ’10’, e assim por diante.

• E₀ ativa = Saída ’00’
• E₁ ativa = Saída ’01’
• E₂ ativa = Saída ’10’
• E₃ ativa = Saída ’11’

Importante ressaltar que se mais de uma entrada estiver ativa ao mesmo tempo, o codificador dará prioridade à entrada de número mais alto. Portanto, se E₁ e E₂ estiverem ativas simultaneamente, a saída será ’10’, correspondente à entrada E₂.

Aplicações do Codificador de Prioridade

Os codificadores de prioridade são amplamente utilizados em sistemas eletrônicos, sobretudo em:

1. Sistemas de interrupção de computadores, onde diferentes dispositivos podem sinalizar uma interrupção e o computador precisa decidir qual deles atender primeiro.
2. Operações aritméticas, como a adição binária, onde o bit de transporte (carry) pode ser gerado a partir de diferentes posições.

Estas são apenas algumas das inúmeras aplicações. No próximo segmento, iremos aprofundar a arquitetura e os tipos de codificadores de prioridade, bem como discutir suas vantagens e desvantagens.

Arquitetura e Tipos de Codificadores de Prioridade

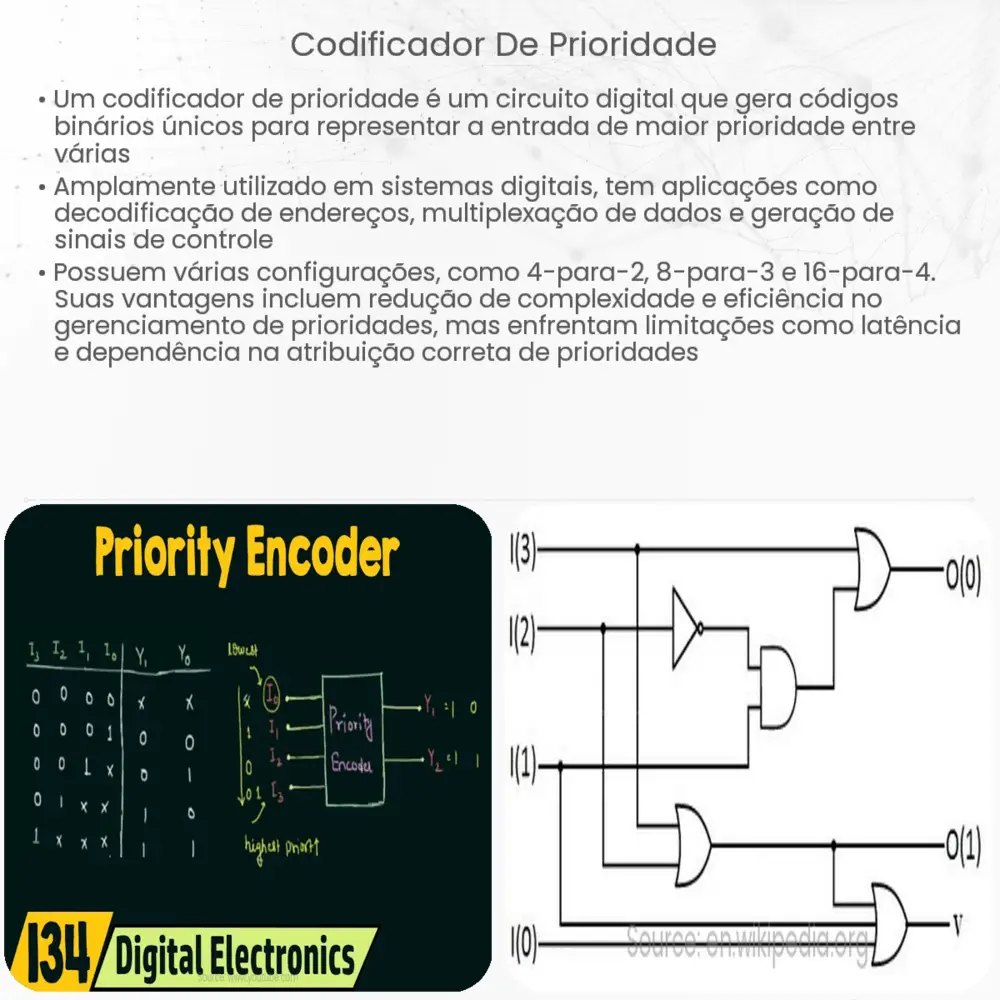

A complexidade e o design de um codificador de prioridade podem variar de acordo com a necessidade do sistema em que ele está inserido. No entanto, a arquitetura básica geralmente envolve portas lógicas AND, OR e NOT para determinar qual entrada tem a prioridade mais alta. Estas portas lógicas são interconectadas de tal forma que apenas a entrada de maior prioridade produz uma saída ativa.

Há diferentes tipos de codificadores de prioridade:

• Codificadores binários: Produzem uma saída binária baseada na prioridade da entrada.
• Codificadores BCD: Produzem saída em formato Decimal Codificado Binário, útil para sistemas que trabalham com números decimais.
• Codificadores de prioridade programável: Permitem que os usuários configurem a prioridade das entradas conforme a necessidade.

Vantagens e Desvantagens

Como qualquer componente eletrônico, os codificadores de prioridade têm seus prós e contras:

1. Vantagens:
   • Oferece uma maneira eficiente de determinar a prioridade entre múltiplas entradas.
   • Facilita o design de sistemas complexos, como CPUs, ao lidar com várias interrupções.
   • Variedade de tipos oferece flexibilidade de uso em diferentes aplicações.
2. Desvantagens:
   • Pode introduzir atrasos no sistema se o número de entradas for muito grande.
   • Os sistemas mais complexos podem exigir codificadores de prioridade mais caros e energia adicional.

Conclusão

O codificador de prioridade é um componente vital em muitos sistemas eletrônicos, desempenhando um papel crucial na determinação da prioridade entre várias entradas. Sua flexibilidade e eficiência o tornam indispensável em uma ampla variedade de aplicações, desde a gestão de interrupções em sistemas computacionais até operações aritméticas complexas. Embora tenham suas limitações, quando adequadamente implementados e considerando-se as necessidades específicas do sistema, os codificadores de prioridade podem otimizar significativamente o desempenho e a funcionalidade de um circuito eletrônico.
