Decodificador de 7 Segmentos: Uma Visão Geral
Em dispositivos eletrônicos, particularmente aqueles que exibem números, o decodificador de 7 segmentos é uma ferramenta fundamental. É comum em relógios digitais, calculadoras e outros dispositivos que necessitam de uma exibição numérica. Mas, o que é um decodificador de 7 segmentos e como ele funciona? Vamos explorar neste artigo.
O que é um Decodificador de 7 Segmentos?
Um decodificador de 7 segmentos é um dispositivo eletrônico que converte um valor binário de entrada em um padrão específico de saída que pode acender os segmentos adequados de um display de 7 segmentos para representar um número decimal específico. O display em si é composto por sete segmentos de LED (ou outro tipo de iluminação) dispostos em um padrão que se assemelha ao número ‘8’. Cada segmento é identificado por uma letra, de A a G.
Como Funciona?
O decodificador recebe uma entrada binária, geralmente um número binário de 4 bits, e produz saídas que acendem os segmentos específicos para formar o número decimal correspondente. Por exemplo, se a entrada for 0010 (que é 2 em decimal), o decodificador irá acender os segmentos para mostrar o número ‘2’ no display.
- Entrada 0000 – Acende os segmentos para mostrar o número ‘0’
- Entrada 0001 – Acende os segmentos para mostrar o número ‘1’
- …e assim por diante até 1001, que mostra o número ‘9’.
É importante notar que enquanto o decodificador padrão vai de 0 a 9 (ou seja, utiliza entradas de 4 bits), algumas variantes podem decodificar entradas adicionais para mostrar letras ou outros símbolos.
Componentes Principais

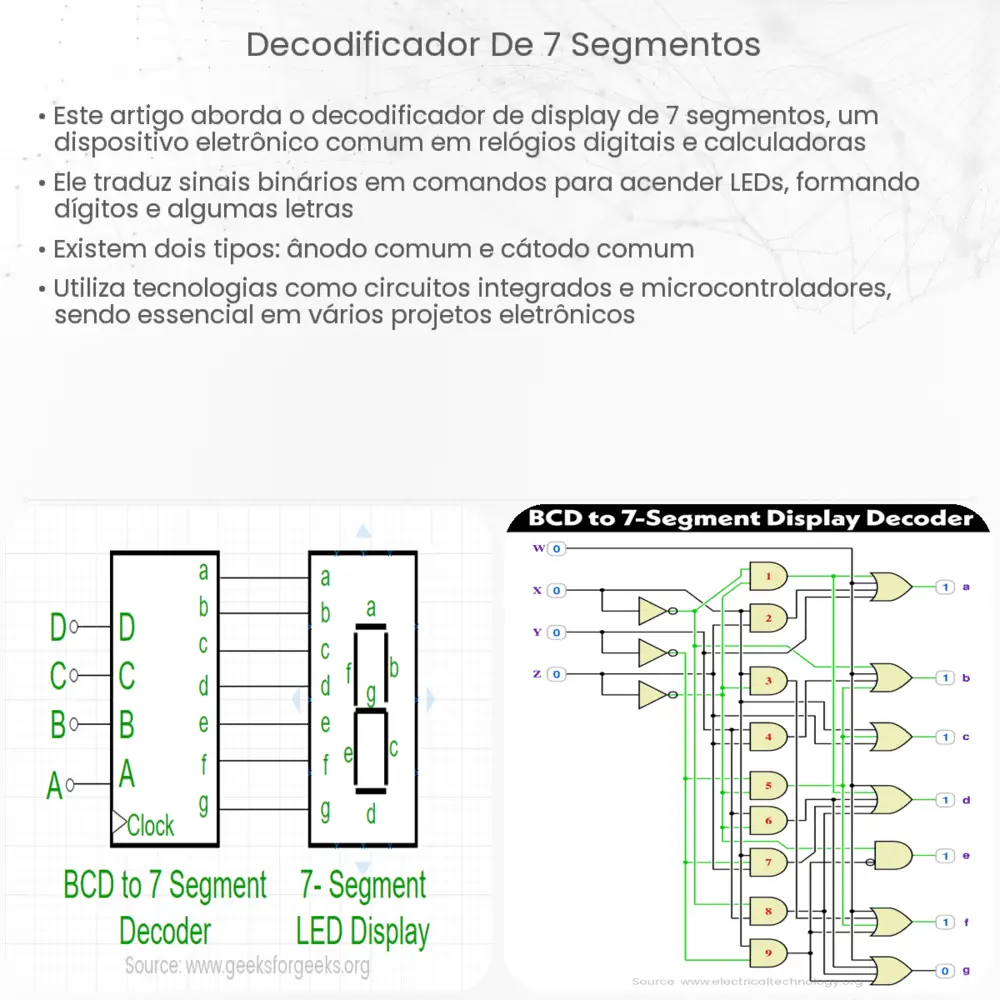

Os decodificadores de 7 segmentos geralmente consistem em circuitos lógicos, como portas AND, OR e NOT. Estes são organizados de forma a produzir a combinação correta de saídas para acender os segmentos específicos com base na entrada recebida.
Por exemplo, para acender o segmento A, pode ser necessário que as entradas sejam 0000, 0001, 0011, e assim por diante. Este tipo de lógica é incorporado ao decodificador para garantir que o padrão de saída correto seja produzido para cada entrada possível.
A seguir, mergulharemos mais profundamente nas aplicações práticas e nos diferentes tipos de decodificadores de 7 segmentos disponíveis no mercado. Também discutiremos dicas para otimizar sua utilização em projetos eletrônicos.
Aplicações Práticas
Os decodificadores de 7 segmentos têm sido amplamente utilizados em diversas aplicações, devido à sua simplicidade e eficácia na apresentação de informações numéricas. Alguns dos usos mais comuns incluem:
- Relógios Digitais: Quase todos os relógios digitais utilizam decodificadores de 7 segmentos para exibir horas, minutos e segundos.
- Calculadoras: Tanto a exibição de números como de algumas operações básicas são possíveis graças a este decodificador.
- Medidores de Painel: Dispositivos como voltímetros e termômetros digitais frequentemente usam estes displays para exibir leituras.
- Sistemas de Ponto de Venda: Eles são frequentemente encontrados em máquinas registradoras para exibir preços e totais.
Variações do Decodificador de 7 Segmentos
Embora o decodificador padrão de 7 segmentos decodifique entradas binárias para números decimais, existem variações que podem exibir letras e outros caracteres. Por exemplo, o algarismo hexadecimal, que vai de 0 a 9 e de A a F, pode ser representado utilizando-se uma combinação apropriada de segmentos. Isso é especialmente útil em sistemas que lidam com computação e codificação baseada em hexadecimal.
Além disso, com a evolução da tecnologia, os decodificadores de 7 segmentos também viram melhorias em termos de eficiência energética, miniaturização e capacidade de operar em diferentes faixas de tensão.
Conclusão
O decodificador de 7 segmentos, apesar de ser uma tecnologia relativamente antiga, continua a ser uma ferramenta essencial em muitos dispositivos eletrônicos devido à sua simplicidade, confiabilidade e capacidade de exibir informações de forma clara. Seja para relógios, calculadoras ou sistemas de painel mais avançados, o princípio por trás desta peça de hardware permanece o mesmo. Entender seu funcionamento e aplicação não apenas ajuda os entusiastas da eletrônica a construir projetos mais eficientes, mas também nos dá uma apreciação da engenharia por trás de muitos dispositivos que usamos diariamente.
