Erfahren Sie alles über Potentialtransformatoren: Ihre Funktion, Typen, Auswahlkriterien und Bedeutung in der modernen Elektrotechnik.

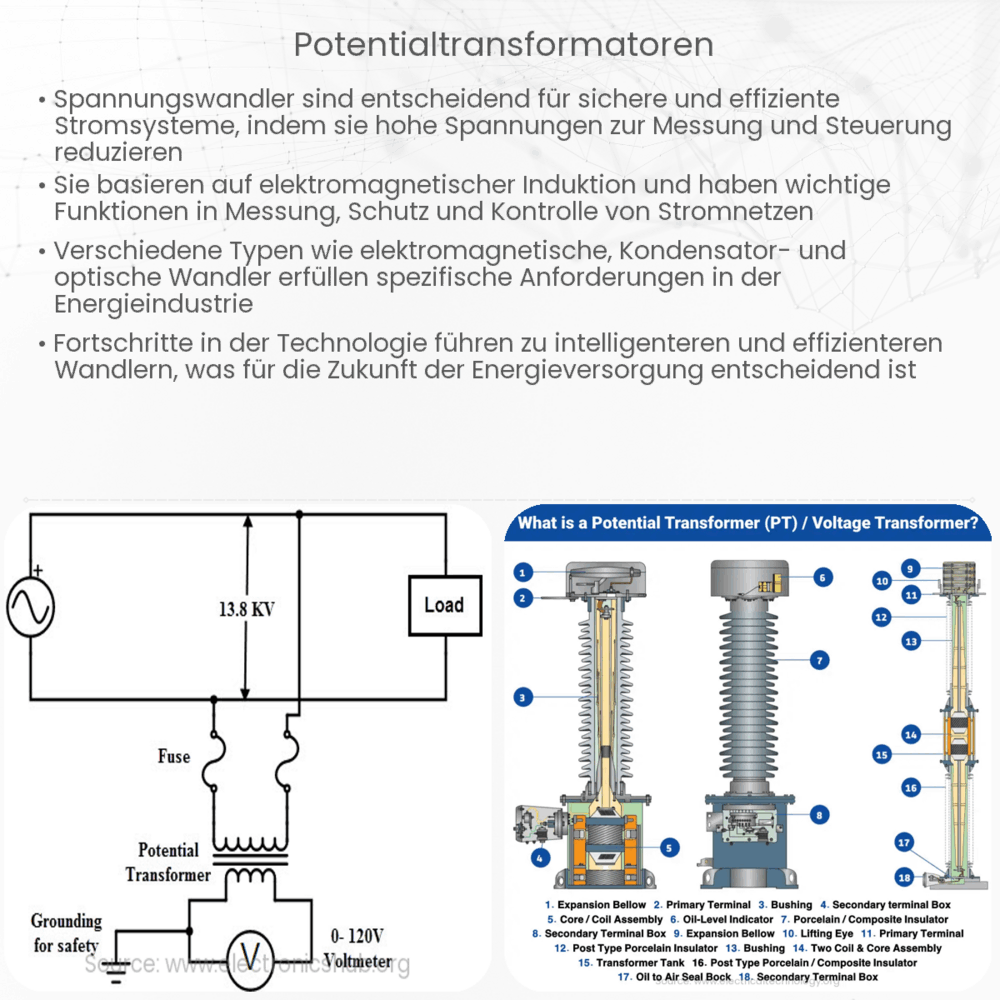

Was sind Potentialtransformatoren?
Potentialtransformatoren, auch Spannungswandler genannt, sind spezielle Arten von Transformatoren, die in der Elektrotechnik verwendet werden, um hohe Spannungen auf ein niedrigeres, handhabbares Niveau zu reduzieren. Sie sind ein unverzichtbares Werkzeug in der Energieverteilung und ermöglichen die präzise Messung und Steuerung von elektrischen Systemen. Ihre Hauptfunktion besteht darin, eine proportionale, aber verkleinerte Spannung zu liefern, die sicher für Messgeräte und Schutzeinrichtungen ist.
Funktionsweise von Potentialtransformatoren
Potentialtransformatoren arbeiten nach dem Prinzip der elektromagnetischen Induktion. Ein typischer Potentialtransformator besteht aus einer Primärwicklung, die an die Hochspannungsquelle angeschlossen ist, und einer Sekundärwicklung, die eine reduzierte Spannung erzeugt. Wenn Wechselstrom durch die Primärwicklung fließt, wird ein Magnetfeld aufgebaut, das in der Sekundärwicklung eine Spannung induziert. Durch das Verhältnis der Windungszahlen von Primär- zu Sekundärwicklung wird das Spannungsniveau entsprechend angepasst.
Anwendungen von Potentialtransformatoren
- Messung von Hochspannung: In elektrischen Anlagen ermöglichen sie die sichere Messung von Hochspannungen, indem sie diese auf ein niedrigeres Niveau transformieren, das von Standard-Messgeräten verarbeitet werden kann.
- Steuerung und Schutz: Sie spielen eine wichtige Rolle bei der Steuerung und dem Schutz elektrischer Systeme, indem sie genaue Spannungswerte für Relais und Schutzschaltungen bereitstellen.
- Energieverteilung: Potentialtransformatoren werden in Umspannwerken und Verteilungsnetzen eingesetzt, um die Überwachung und Regelung des Stromnetzes zu erleichtern.
Wichtige Merkmale von Potentialtransformatoren
Ein Schlüsselelement von Potentialtransformatoren ist ihre Genauigkeit. Sie müssen präzise Spannungswerte liefern, um eine zuverlässige Funktion der Mess- und Schutzsysteme zu gewährleisten. Darüber hinaus sind Isolationsfestigkeit und thermische Stabilität wesentliche Merkmale, da sie oft hohen Spannungen und Stromstärken ausgesetzt sind. Ihre Konstruktion und Materialauswahl sind darauf ausgerichtet, langfristige Zuverlässigkeit und Sicherheit unter verschiedenen Betriebsbedingungen zu gewährleisten.
Typen von Potentialtransformatoren
Es gibt verschiedene Arten von Potentialtransformatoren, die je nach Anwendung und Anforderungen ausgewählt werden. Zu den gängigsten Typen gehören:
- Kapazitive Potentialtransformatoren: Diese werden verwendet, um sehr hohe Spannungen zu messen. Sie nutzen die Kapazität zwischen den Leitern, um die Spannung zu reduzieren.
- Induktive Potentialtransformatoren: Sie sind die am häufigsten verwendeten Typen und basieren auf dem Prinzip der elektromagnetischen Induktion, um Spannungen zu transformieren.
- Optische Potentialtransformatoren: Diese nutzen optische Technologien, um Spannungen zu messen und sind besonders nützlich in Umgebungen, wo elektrische Störungen ein Problem darstellen können.
Auswahlkriterien für Potentialtransformatoren
Bei der Auswahl eines Potentialtransformators sind mehrere Faktoren zu berücksichtigen:
- Spannungsniveau: Die maximale Spannung, die der Transformator verarbeiten kann, sollte mit der Anwendung übereinstimmen.
- Genauigkeitsklasse: Die erforderliche Genauigkeit hängt von der spezifischen Anwendung ab, insbesondere wenn es um präzise Messungen geht.
- Isolationsstärke: Die Isolationsstärke ist entscheidend für die Sicherheit und Zuverlässigkeit, insbesondere in Hochspannungsumgebungen.
- Thermische Kapazität: Die Fähigkeit, thermischen Belastungen standzuhalten, ist wichtig für die Langlebigkeit des Transformators.
Schlussfolgerung
Potentialtransformatoren sind ein wesentlicher Bestandteil moderner elektrischer Systeme. Sie ermöglichen die sichere und genaue Messung von Hochspannungen und tragen wesentlich zur Steuerung und zum Schutz von Stromnetzen bei. Durch ihre Vielfalt in Typen und Designs können sie für eine breite Palette von Anwendungen angepasst werden, von der Energieübertragung bis hin zu spezialisierten industriellen Prozessen. Bei der Auswahl eines geeigneten Potentialtransformators sind Faktoren wie Spannungsniveau, Genauigkeit, Isolationsstärke und thermische Kapazität entscheidend. Insgesamt spielen Potentialtransformatoren eine unverzichtbare Rolle in der zuverlässigen und effizienten Verteilung und Nutzung elektrischer Energie.
