Explore los transformadores de potencial, su funcionamiento, tipos, usos, factores de selección, normativas y mantenimiento.

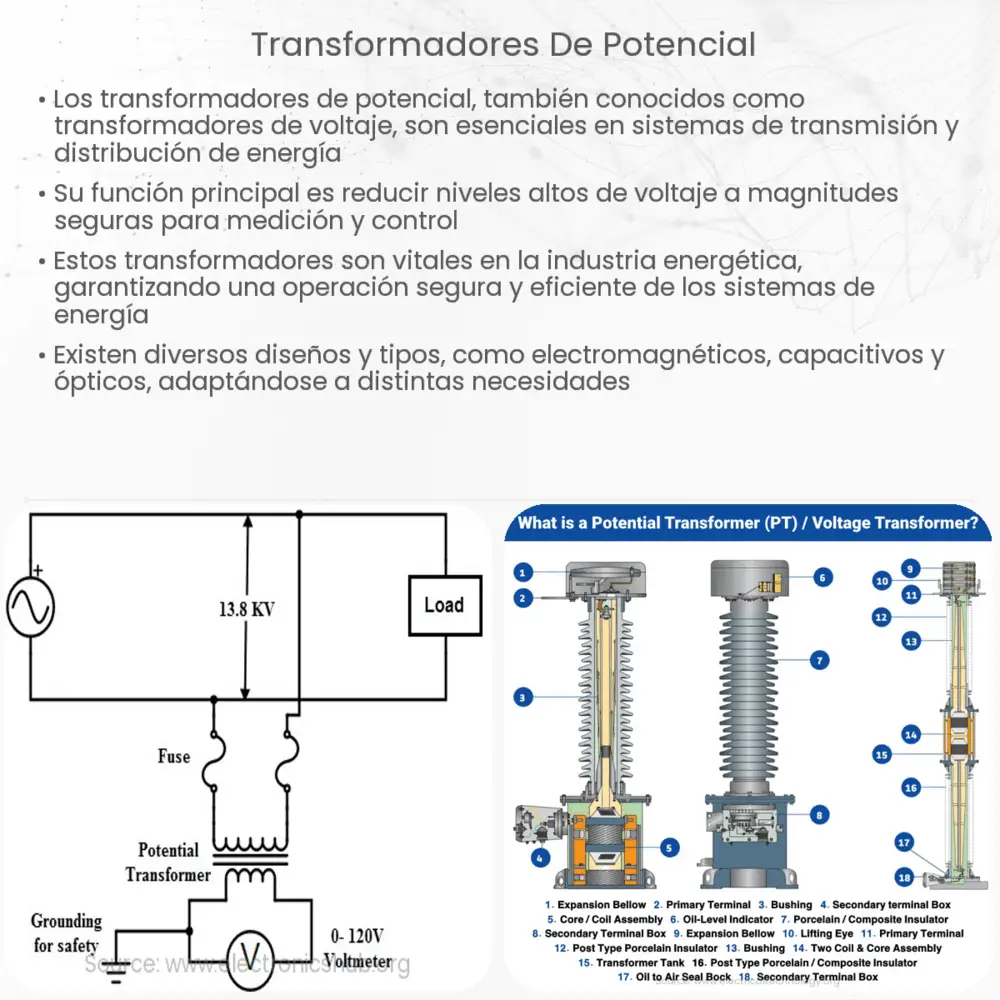

Introducción a los Transformadores de Potencial
Los transformadores de potencial, también conocidos como transformadores de tensión, son un componente esencial en muchos sistemas eléctricos. Se utilizan principalmente para la medición de voltajes eléctricos y la protección de sistemas eléctricos.
Principio de Funcionamiento
Los transformadores de potencial operan bajo el principio de la inducción electromagnética. Este principio establece que una corriente alterna que pasa a través de una bobina (el primario) genera un campo magnético variable en el tiempo. Este campo magnético a su vez induce una fuerza electromotriz (FEM) en una segunda bobina (el secundario), generando una corriente. La relación entre el voltaje de entrada (V1) y el voltaje de salida (V2) está determinada por la relación de transformación, que es la relación entre el número de vueltas en el bobinado primario y el bobinado secundario.
Tipos de Transformadores de Potencial
- Transformadores de Potencial Electromagnéticos: Este es el tipo más común de transformador de potencial, y funciona mediante el principio de la inducción electromagnética como se mencionó anteriormente.
- Transformadores de Potencial Capacitivos: Estos transformadores usan un divisor de tensión capacitivo para la reducción de voltaje. Se usan especialmente en mediciones de alto voltaje.
- Transformadores de Potencial Ópticos: En estos transformadores, la señal de entrada se convierte en una señal óptica, que luego se vuelve a convertir en una señal eléctrica en el extremo de salida. Son útiles en aplicaciones donde la interferencia electromagnética puede ser un problema.
Usos de los Transformadores de Potencial
- Medición de Voltaje: Los transformadores de potencial se usan comúnmente para medir voltajes en sistemas eléctricos. Al reducir el voltaje a un nivel seguro, permiten que los instrumentos de medición y las personas que los operan estén protegidos.
- Protección del Sistema: Los transformadores de potencial también juegan un papel vital en la protección de los sistemas eléctricos. Se utilizan para alimentar relés de protección que pueden desconectar partes del sistema si detectan condiciones de funcionamiento inseguras.
Factores a Considerar al Seleccionar Transformadores de Potencial
Al seleccionar un transformador de potencial, es importante tener en cuenta ciertos factores clave. Entre estos factores, se incluyen la tensión y la corriente del sistema, la frecuencia de la corriente, el ambiente en el que se instalará el transformador, así como los requisitos de aislamiento y tamaño. En muchos casos, la selección de un transformador de potencial adecuado requiere un equilibrio entre estos factores.
Normativas
Existen diversas normativas internacionales que rigen el diseño y la fabricación de los transformadores de potencial. Estas normativas establecen estándares sobre aspectos como la precisión de la medición, la seguridad, la resistencia a la temperatura y el rendimiento del transformador bajo condiciones de cortocircuito. Algunas de estas normativas incluyen la IEC 61869, IEEE C57.13 y la NTC 2444.
Consideraciones de Mantenimiento
Los transformadores de potencial, como cualquier otro equipo eléctrico, requieren un mantenimiento adecuado para garantizar su rendimiento y vida útil. Esto incluye inspecciones regulares para detectar señales de desgaste, pruebas para asegurar su precisión y mantenimiento preventivo para minimizar el riesgo de fallas. La frecuencia y el tipo de mantenimiento requerido pueden variar dependiendo del tipo de transformador y las condiciones de operación.
Conclusión
En resumen, los transformadores de potencial son componentes fundamentales en los sistemas elécticos. Su capacidad para medir voltajes y proteger los sistemas eléctricos los hace indispensables en una gran variedad de aplicaciones. Aunque existen diferentes tipos de transformadores de potencial, todos funcionan bajo el principio de la inducción electromagnética y requieren consideraciones cuidadosas en términos de selección, normativas y mantenimiento. A medida que la tecnología eléctrica sigue avanzando, es probable que los transformadores de potencial sigan desempeñando un papel clave en la medición y protección de nuestros sistemas eléctricos.
