Introdução aos Transformadores de Potencial
Os transformadores de potencial, frequentemente referidos como TP, são dispositivos essenciais no campo da engenharia elétrica e são usados em diversos sistemas de distribuição e transmissão de energia elétrica. O seu principal objetivo é converter uma tensão elevada em uma tensão menor, tornando mais fácil e seguro o monitoramento e controle dos circuitos elétricos.
Princípios de Funcionamento
Os transformadores operam com base no princípio da indução eletromagnética. Quando uma corrente elétrica flui através de um enrolamento primário, cria-se um campo magnético em torno dele. Esse campo magnético induz uma tensão no enrolamento secundário, que pode estar a uma distância do primário ou enrolado em torno do mesmo núcleo. A quantidade de tensão induzida depende da relação entre o número de voltas nos enrolamentos primário e secundário.
Matematicamente, a relação de transformação é dada por:
T = Vsec / Vprim = Nsec / Nprim
Onde:
- T é a relação de transformação;
- Vsec e Vprim são as tensões no enrolamento secundário e primário, respectivamente;
- Nsec e Nprim são o número de voltas nos enrolamentos secundário e primário, respectivamente.
Tipos de Transformadores de Potencial
Existem diferentes tipos de TPs, classificados de acordo com a sua aplicação e construção. Alguns dos tipos mais comuns são:
- Transformadores de potencial indutivos: Usam o princípio da indução eletromagnética e são os mais comuns em sistemas de energia;
- Transformadores de potencial capacitivos: Usam um capacitor para atingir a relação de transformação desejada. São comumente usados em sistemas de alta tensão.
Escolher o tipo correto de transformador é essencial para garantir a eficiência e segurança do sistema elétrico em questão.
Aplicações dos Transformadores de Potencial
Devido às suas capacidades de modificar tensões, os transformadores de potencial são amplamente utilizados em várias aplicações dentro do setor elétrico:

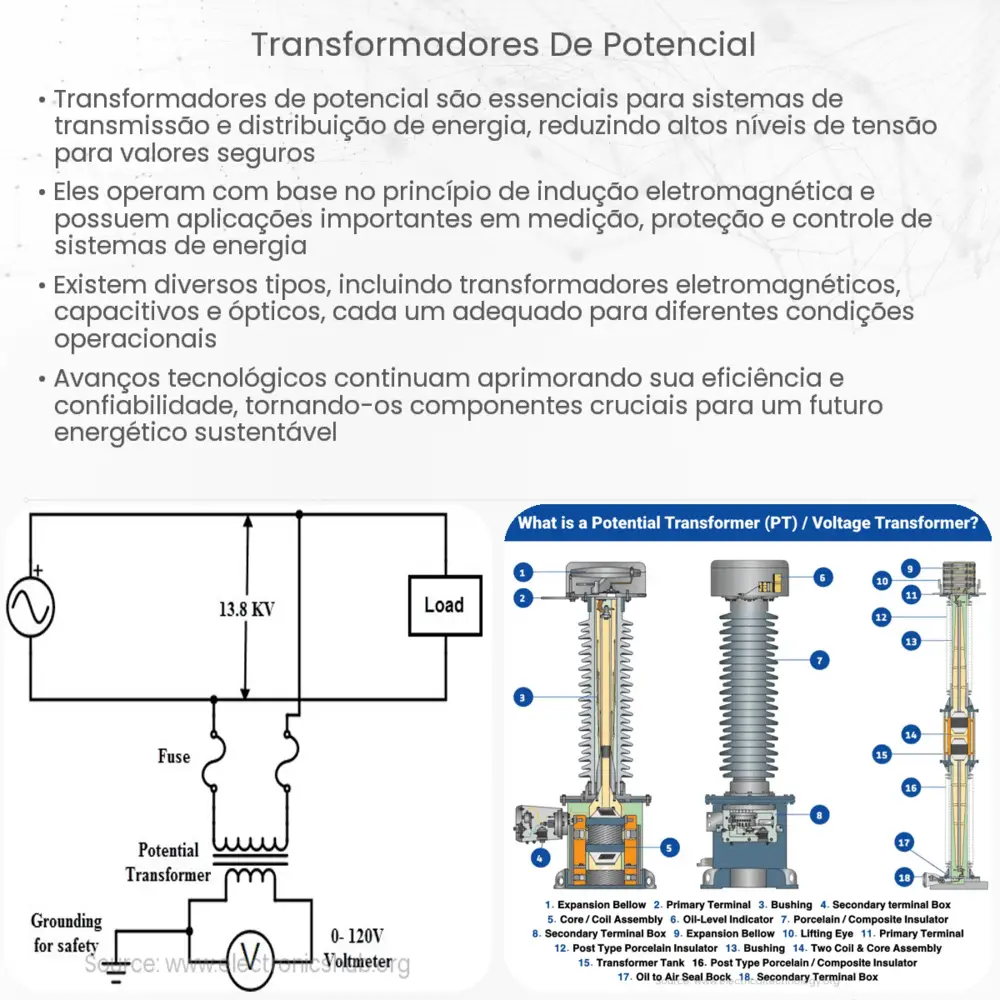

- Medição: Os TPs possibilitam a medição de tensões elevadas em níveis mais baixos e seguros. Eles são frequentemente utilizados juntamente com equipamentos de medição, como voltímetros e relés de proteção.
- Proteção: Os transformadores de potencial também desempenham um papel crucial na proteção dos sistemas elétricos, fornecendo tensões reduzidas a dispositivos de proteção, como relés, garantindo que operem de maneira precisa e segura.
- Isolamento: Oferecem um nível adicional de isolamento entre a rede elétrica de alta tensão e os equipamentos de controle e medição.
Considerações de Segurança
Embora os transformadores de potencial sejam dispositivos de segurança por natureza, é crucial garantir que sejam utilizados corretamente. Um TP mal dimensionado ou defeituoso pode não apenas comprometer a precisão das medições, mas também representar um risco para o sistema elétrico e para os operadores. Portanto, a manutenção regular e verificações de integridade são essenciais para garantir a operação segura e eficiente desses dispositivos.
Conclusão
Os transformadores de potencial são componentes indispensáveis na infraestrutura elétrica moderna. Eles não só permitem que operações críticas sejam realizadas em níveis de tensão seguros, mas também desempenham um papel vital na proteção dos sistemas elétricos contra falhas e anomalias. Compreender seu funcionamento, aplicação e os cuidados necessários para sua operação é crucial para profissionais do setor elétrico e para a segurança geral dos sistemas de distribuição e transmissão de energia.
