Entdecken Sie die Welt der SMD-Widerstände: Anwendung, Vorteile und neueste Technologien in der Oberflächenmontage für Elektronik.
Grundlagen der Oberflächenmontage-Widerstände

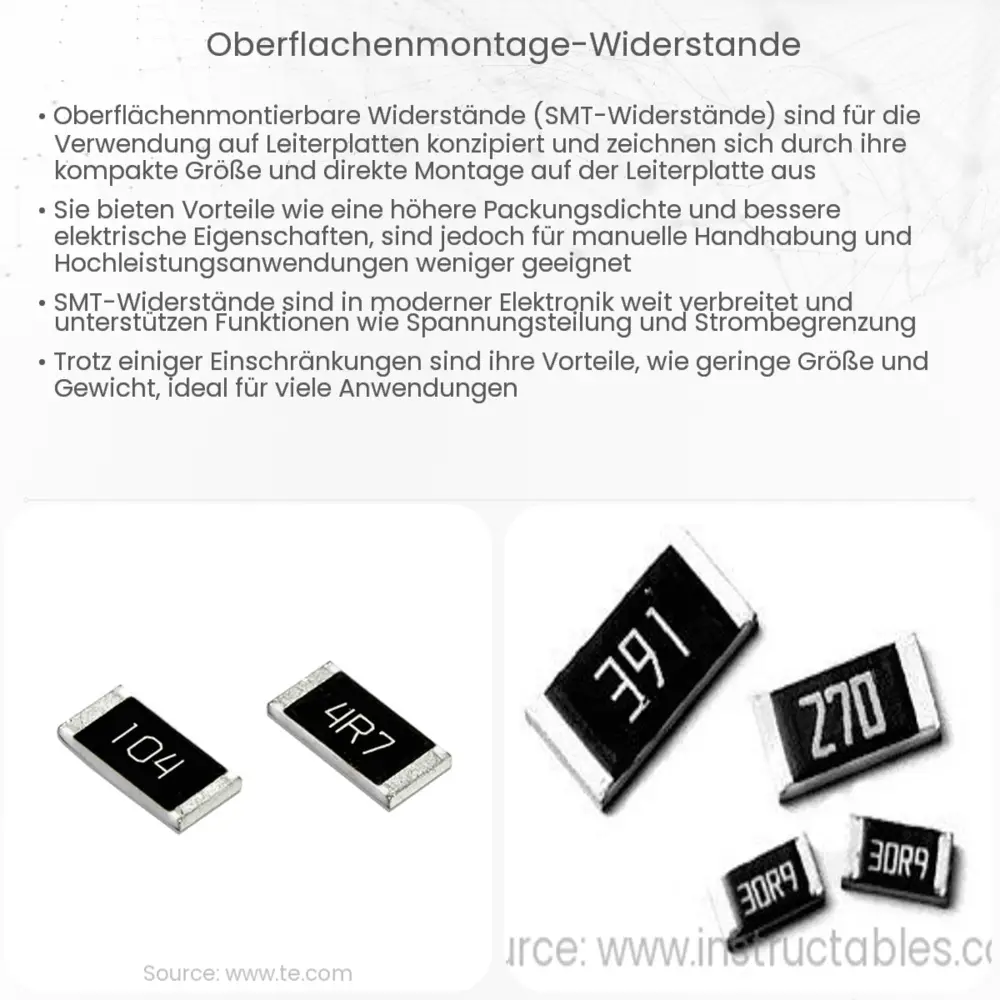

Oberflächenmontage-Widerstände, oft als SMD-Widerstände (Surface-Mounted Device Widerstände) bezeichnet, sind eine wesentliche Komponente in der modernen Elektronik. Sie unterscheiden sich von herkömmlichen durchsteckbaren Widerständen durch ihre Größe und ihre Montageart. SMD-Widerstände werden direkt auf die Oberfläche einer Leiterplatte (PCB) gelötet, was zur Miniaturisierung von elektronischen Geräten beiträgt.
Design und Formfaktoren
Die gängigsten Formfaktoren für SMD-Widerstände sind die Bauformen 0603, 0805, 1206, wobei die Zahlen die Abmessungen in Zehnteln eines Millimeters angeben. Die Wahl des Formfaktors hängt von der benötigten Leistungsfähigkeit und dem zur Verfügung stehenden Platz auf der PCB ab.
Widerstandswerte und Toleranzen
Die Widerstandswerte von SMD-Widerständen reichen von wenigen Milliohm bis zu mehreren Megaohm. Die Toleranz gibt an, wie genau der Widerstandswert ist. Gängige Toleranzen sind ±1%, ±5% und ±10%. Widerstände mit einer niedrigeren Toleranz sind präziser, aber in der Regel auch teurer.
Berechnung des Widerstandswertes
Der Widerstandswert wird normalerweise auf dem Bauteil mit einem Farbcode oder einem numerischen Code angegeben. Beispielsweise steht der Code 104 für einen Widerstandswert von 10*104 Ohm oder 100 Kiloohm.
Anwendungen von SMD-Widerständen
SMD-Widerstände finden sich in fast allen elektronischen Schaltkreisen. Sie werden verwendet, um den Strom zu begrenzen, Spannungen zu teilen, Signale zu filtern und vieles mehr. Aufgrund ihrer Größe und Zuverlässigkeit sind sie besonders in tragbaren Geräten wie Smartphones und Laptops verbreitet.
Vorteile der Oberflächenmontage-Technologie
- Platzersparnis: Durch die kleine Größe können mehr Komponenten auf einer Leiterplatte untergebracht werden.
- Kosteneffizienz: SMD-Komponenten sind in der Regel günstiger in der Massenproduktion.
- Automatisierte Fertigung: SMD-Komponenten sind für die automatisierte Bestückung von Leiterplatten optimiert.
- Leistung: SMD-Widerstände haben in der Regel eine bessere Leistungscharakteristik bei hohen Frequenzen als ihre durchsteckbaren Pendants.
Montage und Lötprozess
Die Montage von SMD-Widerständen erfolgt in der Regel durch automatisierte Pick-and-Place-Maschinen, die die winzigen Bauteile mit hoher Präzision auf die PCB platzieren. Anschließend werden die Widerstände durch Reflow-Löten befestigt, bei dem die gesamte Platine erhitzt wird, bis das Lötmittel schmilzt und die elektrischen Verbindungen bildet.
Thermisches Management
Wärmeabfuhr ist ein wichtiger Aspekt bei der Verwendung von SMD-Widerständen. Aufgrund ihrer kleinen Größe können sie Wärme nicht so effizient abführen wie größere Komponenten. Dies muss bei der Schaltungsentwicklung berücksichtigt werden, um Überhitzung und Ausfälle zu vermeiden.
Zuverlässigkeit und Prüfung
SMD-Widerstände müssen hohen Qualitätsstandards genügen, da sie oft in kritischen Anwendungen verwendet werden. Hersteller prüfen die Zuverlässigkeit durch intensive Tests, wie Temperaturwechseltests, Feuchtigkeitsexposition und elektrische Überlastprüfungen.
Nachhaltigkeit und Zukunft der SMD-Technologie
Die Miniaturisierung von Komponenten hat nicht nur technologische, sondern auch ökologische Vorteile. Kleinere Widerstände bedeuten weniger Materialverbrauch und geringere Energiekosten in der Produktion und Anwendung. Weiterhin treibt die stetige Entwicklung in der Elektronik die Evolution von SMD-Widerständen voran, um den Anforderungen neuer Anwendungen gerecht zu werden.
Schlussfolgerung
Oberflächenmontage-Widerstände spielen eine entscheidende Rolle in der Elektronikindustrie. Ihre kompakte Bauform, die Fähigkeit zur Massenproduktion und ihre Zuverlässigkeit machen sie zu einer bevorzugten Wahl für moderne elektronische Geräte. Mit fortschreitender Technologie werden SMD-Widerstände weiterhin eine Schlüsselkomponente in der Entwicklung effizienter, zuverlässiger und nachhaltiger Elektronik sein. Die Investition in Qualität und Präzision bei der Auswahl und Anwendung von SMD-Widerständen wird sich in der Langlebigkeit und Leistung der Endprodukte widerspiegeln, was den Weg für innovative Zukunftstechnologien ebnet.
