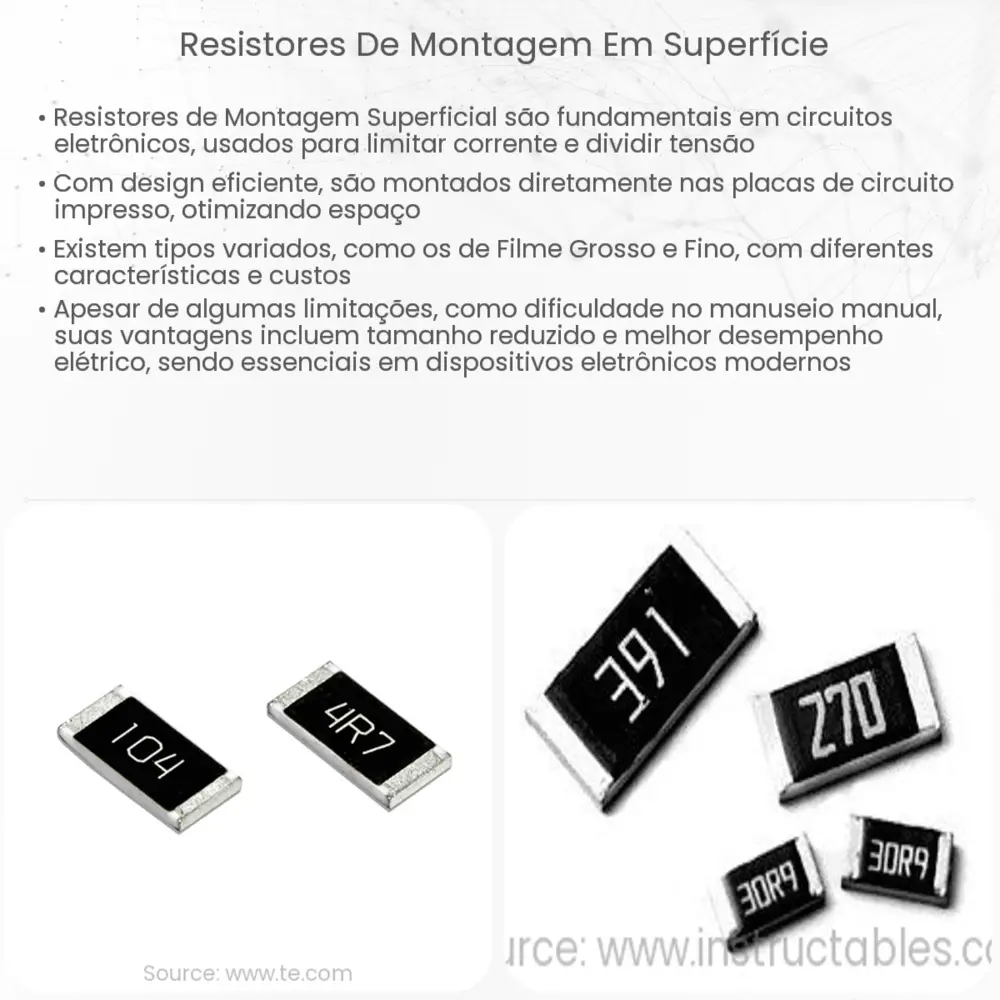

Introdução aos Resistores de Montagem em Superfície (SMD)
Os resistores de montagem em superfície, muitas vezes abreviados como SMD (do inglês “Surface Mount Device”), são componentes eletrônicos que são montados diretamente na superfície de placas de circuito impresso (PCBs). Estes resistores têm uma forma e tamanho que lhes permite serem soldados diretamente na superfície da placa, ao invés de serem inseridos através de furos, como é o caso dos componentes convencionais.
Características e Benefícios
- Miniaturização: Um dos principais benefícios dos resistores SMD é o seu tamanho compacto. Esta miniaturização permite a concepção de dispositivos eletrônicos mais finos e leves.
- Produção em Massa: Sua forma e método de montagem são ideais para processos de produção em massa, o que reduz significativamente os custos de fabricação em grandes volumes.
- Menor Indutância e Capacitância: Devido ao seu tamanho reduzido e ao design otimizado, os resistores SMD têm características elétricas superiores em comparação com seus homólogos de montagem convencional.
- Desempenho em Altas Frequências: Eles são especialmente adequados para circuitos de alta frequência porque têm menor indutância parasitária e capacitância.
Tipos de Resistores SMD
Os resistores SMD são categorizados com base em suas dimensões. As designações comuns incluem:
- 0402: Estes são extremamente pequenos, medindo apenas 0,4mm por 0,2mm.
- 0603: Um pouco maiores, medem 0,6mm por 0,3mm.
- 0805: Estes são populares e têm dimensões de 0,8mm por 0,5mm.
- 1206: Esses resistores medem 1,2mm por 0,6mm e são mais fáceis de manusear manualmente do que os tamanhos menores.
Estes códigos numéricos refletem diretamente as dimensões do componente, tornando mais simples a identificação do tamanho do resistor. A escolha do tamanho dependerá do design específico do circuito e das necessidades de espaço.
Aplicações dos Resistores SMD
Devido às suas vantagens, os resistores SMD encontraram aplicações em uma ampla gama de dispositivos eletrônicos. Estão presentes em:
- Dispositivos Móveis: Devido ao seu tamanho compacto, são ideais para smartphones, tablets e wearables, onde o espaço é um recurso precioso.
- Computadores e Laptops: Contribuem para o design fino e leve dos dispositivos modernos.
- Sistemas de Comunicação: Sua alta eficiência em altas frequências os torna vitais em sistemas de comunicação e transmissão.
- Equipamentos Médicos: Equipamentos de diagnóstico e dispositivos médicos portáteis também empregam resistores SMD devido à sua confiabilidade e tamanho reduzido.
Cuidados e Considerações
Apesar das numerosas vantagens, os designers e técnicos devem ter cuidado ao trabalhar com resistores SMD:
- Sensibilidade ao Calor: Eles podem ser sensíveis ao calor excessivo durante o processo de soldagem, o que pode danificar o componente ou alterar suas características.
- Manuseio: Devido ao seu tamanho minúsculo, podem ser desafiadores para manusear e requerem ferramentas e técnicas especializadas.
- Identificação: Os resistores SMD geralmente não têm valores impressos devido ao seu tamanho, tornando a identificação mais complexa em comparação com resistores convencionais.
Conclusão
Os resistores de montagem em superfície representam uma revolução na forma como os componentes eletrônicos são projetados e montados em placas de circuito impresso. Eles oferecem vantagens significativas em termos de miniaturização, eficiência e custo de produção. No entanto, ao trabalhar com eles, é essencial ter em mente as particularidades do seu design e as considerações associadas. À medida que a eletrônica continua a se miniaturizar e a se tornar mais integrada, o papel dos resistores SMD só tende a crescer, solidificando sua posição como componentes chave na eletrônica moderna.
