Magnetooptischer Stromsensor: Eine Einführung
Der magnetooptische Stromsensor ist eine innovative Technologie, die in der Strommessung eingesetzt wird. Er nutzt die Wechselwirkung zwischen Licht und Magnetfeldern, um elektrische Ströme präzise und ohne direkten elektrischen Kontakt zu messen. Die zugrunde liegende Prinzip dieser Sensoren ist der Faraday-Effekt, bei dem die Polarisationsebene von Licht beim Durchlaufen eines Magnetfelds gedreht wird.
Grundprinzip des magnetooptischen Stromsensors
Ein magnetooptischer Stromsensor verwendet einen optischen Faserkern als Sensorelement. Wenn elektrischer Strom durch einen Leiter fließt, erzeugt er ein Magnetfeld um den Leiter herum. Dieses Magnetfeld bewirkt eine Drehung der Polarisationsebene des durch die Faser übertragenen Lichts. Die Größe der Drehung ist direkt proportional zum durchfließenden Strom. Mit einem geeigneten optischen System kann die Drehung gemessen und somit der Strom quantifiziert werden.
Vorteile gegenüber traditionellen Stromsensoren
- Geringe Beeinflussung: Da der Sensor nicht elektrisch mit der Schaltung verbunden ist, gibt es minimale Störungen oder Beeinflussungen des gemessenen Stroms.
- Hochspannungstauglich: Magnetooptische Sensoren können in Hochspannungsumgebungen eingesetzt werden, ohne Gefahr eines elektrischen Durchschlags.
- Hohe Bandbreite: Sie bieten eine hohe Frequenzantwort und können daher zur Messung von Wechselströmen und schnellen Stromtransienten verwendet werden.
- Kompakte Größe: Aufgrund ihrer Bauweise können sie in beengten Räumen eingesetzt werden.
Anwendungsgebiete
Magnetooptische Stromsensoren finden in einer Reihe von Anwendungen Verwendung. Dazu gehören die Überwachung von Stromnetzen, die Messung von Hochstromimpulsen in der Forschung und die Integration in intelligente Stromnetze (Smart Grids). Mit ihrer Fähigkeit, präzise Messungen durchzuführen, ohne den gemessenen Stromkreis zu beeinflussen, bieten sie einen klaren Vorteil gegenüber herkömmlichen Strommessmethoden.
Im folgenden Teil werden wir tiefer in die Funktionsweise des magnetooptischen Stromsensors eintauchen und auch potenzielle Herausforderungen und Lösungen bei seiner Anwendung diskutieren.
Funktionsweise des magnetooptischen Stromsensors

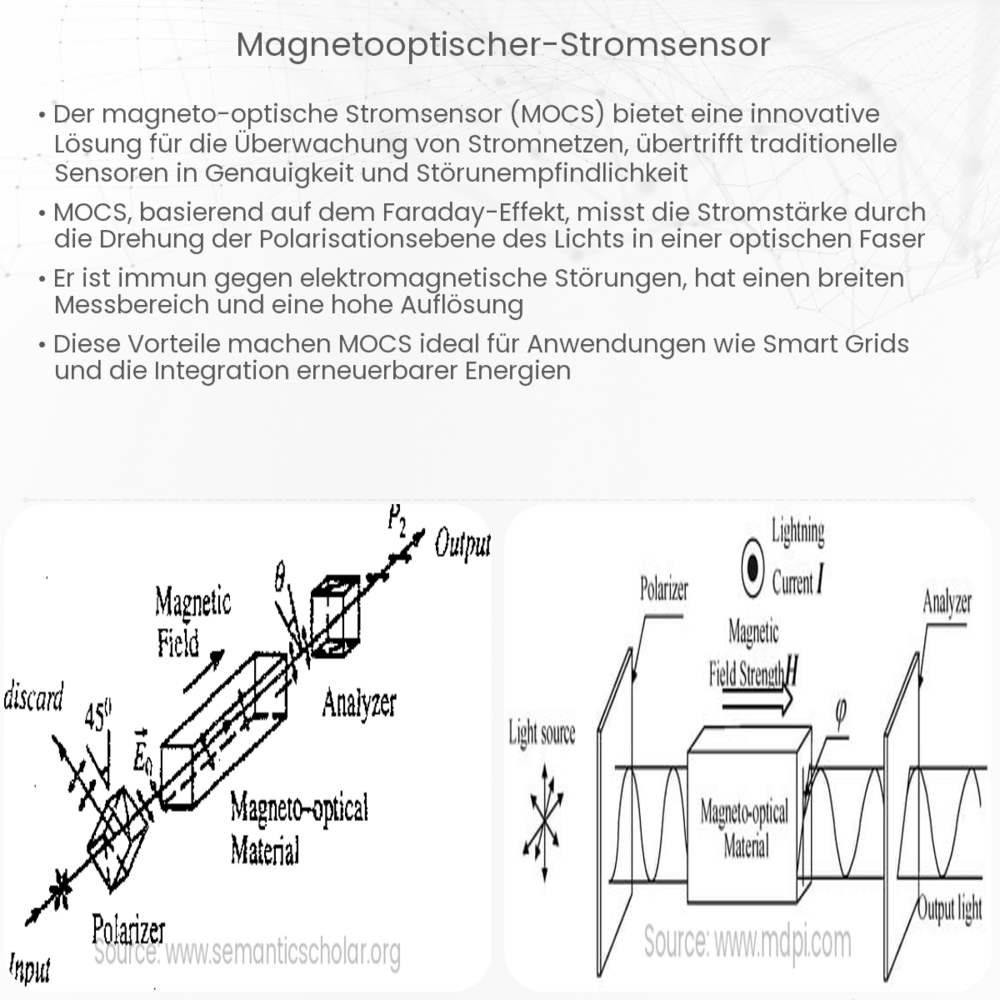

Wie bereits erwähnt, basiert der magnetooptische Stromsensor auf dem Faraday-Effekt. Ein wichtiges Element im Aufbau des Sensors ist eine spezielle optische Faser, bekannt als Faraday-Rotationsspiegel. Diese Faser wird so um den zu messenden Leiter gewickelt, dass das von einem Ende der Faser emittierte Licht das Magnetfeld des Leiters durchquert und am anderen Ende reflektiert wird. Während dieses Durchgangs wird die Polarisationsebene des Lichts proportional zum Magnetfeld und somit zum Strom gedreht. Ein Polarisator und ein Detektor am Anfang der Faser messen die resultierende Polaritätsänderung, die dann in eine Strommessung umgewandelt wird.
Herausforderungen und Lösungen
Wie bei jeder Technologie gibt es auch bei magnetooptischen Stromsensoren Herausforderungen:
- Temperaturabhängigkeit: Der Faraday-Effekt kann temperaturabhängig sein, was zu Messfehlern führen kann. Durch den Einsatz von temperaturkompensierten Fasern oder zusätzlichen Sensoren zur Temperaturüberwachung kann dieses Problem minimiert werden.
- Magnetfeldstreuung: In Umgebungen mit vielen störenden Magnetfeldern können die Messungen beeinflusst werden. Durch sorgfältiges Design und Abschirmungen kann dies jedoch reduziert werden.
Schlussfolgerung
Der magnetooptische Stromsensor stellt eine fortschrittliche Lösung in der Welt der Strommessung dar. Er bietet nicht nur hohe Genauigkeit und schnelle Reaktionszeiten, sondern auch die Möglichkeit, in schwierigen Umgebungen wie Hochspannungsanlagen zu arbeiten. Während es einige Herausforderungen gibt, die berücksichtigt werden müssen, sind die Vorteile, die diese Technologie bietet, erheblich. Mit der weiteren Entwicklung und Integration dieser Sensoren in moderne elektrische Systeme können wir sicherlich eine präzisere und sicherere Stromüberwachung und -steuerung erwarten.
