Introdução ao Sensor de Corrente Magneto-Óptico
O sensor de corrente magneto-óptico é uma tecnologia inovadora que utiliza o efeito Faraday para medir correntes elétricas em condutores. Este tipo de sensor oferece várias vantagens em comparação com os sensores tradicionais de corrente, tais como uma resposta rápida, alta precisão e a capacidade de medir correntes de alta tensão sem entrar em contato direto com o condutor.
O Efeito Faraday
O efeito Faraday, descoberto pelo cientista Michael Faraday em 1845, é um fenômeno que descreve a rotação do plano de polarização da luz quando ela passa por um material submetido a um campo magnético. Em termos simples, quando a luz é transmitida através de um meio e é exposta a um campo magnético, a direção em que a luz está polarizada pode mudar, e este deslocamento é proporcional à intensidade do campo magnético.
Como Funciona o Sensor de Corrente Magneto-Óptico

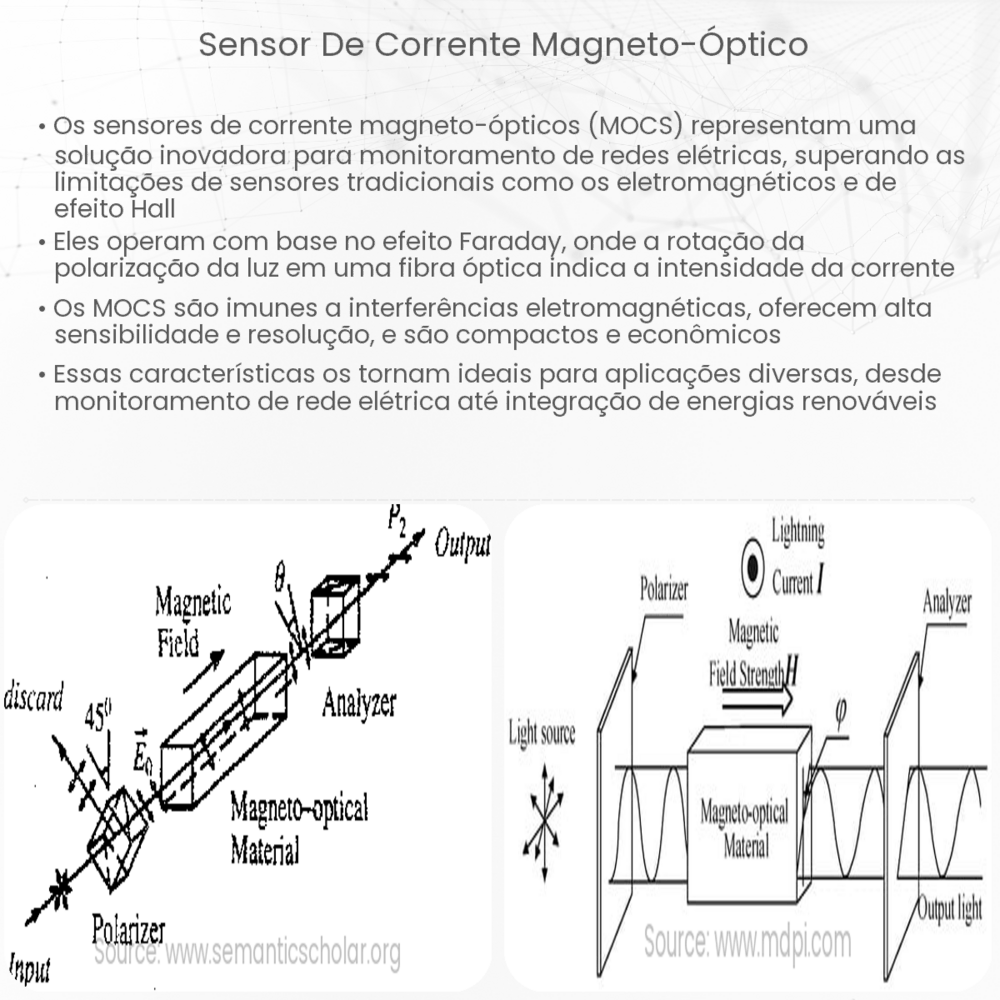

Um sensor de corrente magneto-óptico típico é composto por um meio magneto-óptico, uma fonte de luz, um polarizador, um analisador e um detector. O processo de medição envolve os seguintes passos:
- A fonte de luz emite um feixe de luz polarizada que passa através do polarizador.
- O feixe de luz, agora polarizado, viaja através do meio magneto-óptico que está exposto ao campo magnético gerado pela corrente no condutor.
- Conforme a luz passa pelo meio, o plano de polarização da luz gira devido ao efeito Faraday.
- O feixe de luz que emergiu do meio passa por um analisador que só permite a passagem de luz em uma determinada polarização.
- O detector, então, mede a intensidade da luz que passou pelo analisador. A quantidade de rotação do plano de polarização é diretamente proporcional à corrente que flui no condutor, e essa mudança pode ser detectada e medida pelo detector.
Portanto, ao medir a alteração na polarização da luz após passar pelo meio magneto-óptico, é possível determinar a magnitude da corrente elétrica no condutor. Além disso, esta técnica é intrinsicamente segura, pois o sensor não precisa entrar em contato direto com a corrente elétrica em si.
Vantagens do Sensor de Corrente Magneto-Óptico
Os sensores de corrente magneto-ópticos possuem diversas vantagens em relação aos sensores tradicionais. Algumas das principais incluem:
- Isolação elétrica: como não existe contato direto com o condutor, o sensor oferece uma isolação completa, reduzindo os riscos associados à alta tensão.
- Alta precisão: devido à natureza óptica da detecção, esses sensores podem oferecer uma precisão superior em comparação com outros tipos.
- Resposta rápida: a detecção óptica permite uma resposta quase imediata às mudanças na corrente, tornando-a ideal para aplicações que requerem medições em tempo real.
Embora existam muitas vantagens, é crucial também entender as limitações e os cenários específicos em que essa tecnologia pode ser mais adequada.
Limitações e Considerações
Como todas as tecnologias, os sensores de corrente magneto-ópticos têm suas limitações. Algumas das principais considerações ao usar esses sensores incluem:
- Sensibilidade térmica: O efeito Faraday pode ser influenciado pela temperatura, o que significa que variações de temperatura podem afetar a precisão do sensor. Assim, é crucial calibrar o sensor nas condições de operação previstas ou compensar variações térmicas.
- Custo: Em comparação com alguns sensores tradicionais, a tecnologia magneto-óptica pode ser mais cara. No entanto, os benefícios, como segurança e alta precisão, muitas vezes justificam o investimento.
- Complexidade de Integração: Integrar sistemas ópticos em ambientes industriais pode requerer cuidados adicionais, como proteção contra poeira, umidade e outros fatores ambientais.
Aplicações do Sensor de Corrente Magneto-Óptico
Devido às suas características distintas, os sensores de corrente magneto-ópticos têm encontrado aplicações em diversas áreas:
- Redes Elétricas: Para monitoramento em tempo real de correntes em linhas de transmissão de alta tensão.
- Sistemas de Trens: No monitoramento de correntes em linhas de trilhos para segurança e eficiência operacional.
- Aplicações Industriais: Em locais onde a segurança é uma prioridade e o contato direto com condutores de alta tensão é arriscado.
Conclusão
O sensor de corrente magneto-óptico é uma tecnologia revolucionária que combina a física óptica com a detecção de campos magnéticos para fornecer medições precisas e seguras de correntes elétricas. Enquanto apresenta vantagens significativas, como isolamento completo e alta precisão, é essencial considerar suas limitações e o contexto de aplicação. Contudo, à medida que a tecnologia continua a avançar e se tornar mais acessível, é provável que vejamos uma adoção ainda maior desses sensores em diversas indústrias e aplicações.
