Der Artikel bietet einen detaillierten Einblick in Nullfluss-Stromsensoren, ihre Funktionsweise, Vorteile und Anwendungsgebiete für präzise Strommessungen.
Was ist ein Nullfluss-Stromsensor?
Ein Nullfluss-Stromsensor, oft auch als „Zero-Flux“ Stromsensor bezeichnet, ist ein Gerät, das zur präzisen Messung von elektrischen Strömen in Schaltkreisen und Anwendungen eingesetzt wird. Er bietet eine hohe Genauigkeit und ist besonders in Bereichen beliebt, in denen präzise Strommessungen erforderlich sind.
Funktionsweise des Nullfluss-Stromsensors

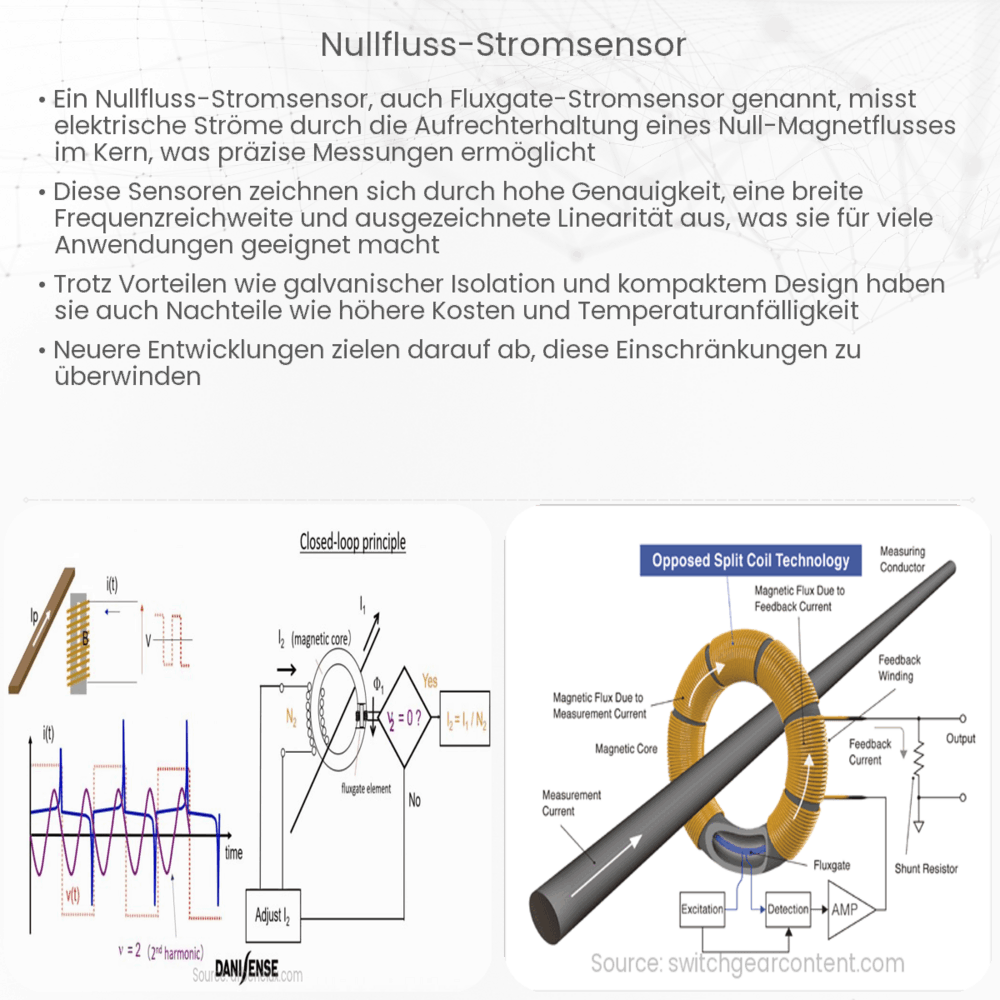

Das Prinzip des Nullfluss-Stromsensors basiert auf dem Phänomen der elektromagnetischen Induktion. Der zu messende Strom fließt durch einen Primärleiter, der ein Magnetfeld erzeugt. Ein sekundärer Wicklungskreis ist so angelegt, dass er dieses Magnetfeld umschließt. Ein spezieller Regelschaltkreis erzeugt dann einen entgegengesetzten Strom im Sekundärkreis, um das Magnetfeld zu nullen. Dieser entgegengesetzte Strom ist proportional zum Primärstrom und kann gemessen werden, um den tatsächlichen Wert des durch den Primärleiter fließenden Stroms zu bestimmen.
Vorteile des Nullfluss-Stromsensors
- Hohe Genauigkeit: Da der Sensor das Magnetfeld auf null regelt, sind die Messungen sehr genau, was besonders in kritischen Anwendungen von Vorteil ist.
- Breiter Messbereich: Im Vergleich zu anderen Stromsensoren kann der Nullfluss-Stromsensor über einen breiten Bereich von Strömen messen, ohne an Genauigkeit zu verlieren.
- Geringe Reaktionszeit: Durch die schnelle Reaktion des Regelschaltkreises kann der Sensor auch schnelle Änderungen im Stromfluss präzise erfassen.
- Einfache Integration: Dank seiner kompakten Bauweise lässt sich der Nullfluss-Stromsensor leicht in verschiedene Anwendungen integrieren.
Anwendungsgebiete des Nullfluss-Stromsensors
Nullfluss-Stromsensoren finden in vielen Industriezweigen und Anwendungen Verwendung. Dazu gehören beispielsweise die Energieübertragung und -verteilung, die industrielle Automatisierung, der Antriebstechnik und in der Medizintechnik. In all diesen Bereichen ist eine genaue Strommessung von entscheidender Bedeutung für die Sicherheit, Effizienz und Leistungsfähigkeit der Systeme.
Im nächsten Abschnitt werden wir tiefer in die technischen Details und den Aufbau des Nullfluss-Stromsensors eintauchen, um ein besseres Verständnis für seine Funktionsweise und seine Vorteile in verschiedenen Anwendungen zu erhalten.
Technische Details und Aufbau
Der Kern eines Nullfluss-Stromsensors ist oft aus einem hochpermeablen Material gefertigt, welches dazu beiträgt, das von der Primärspule erzeugte Magnetfeld effizient zu umschließen. Die Sekundärspule, die dieses Magnetfeld detektiert, ist in der Regel mehrfach um den Kern gewickelt, um die Empfindlichkeit zu erhöhen.
Ein weiterer wichtiger Bestandteil ist der Regelkreis. Dieser erfasst kontinuierlich das Magnetfeld und passt den Sekundärstrom entsprechend an, um das Magnetfeld stets auf null zu halten. Moderne Sensoren nutzen oft digitale Regelkreise, die eine schnelle und genaue Anpassung ermöglichen.
Mögliche Herausforderungen und Lösungen
Obwohl der Nullfluss-Stromsensor viele Vorteile bietet, gibt es auch Herausforderungen bei seiner Verwendung. Eine mögliche Schwierigkeit ist die Temperaturabhängigkeit einiger Materialien, die im Sensor verwendet werden. Temperaturschwankungen können die Genauigkeit beeinflussen. Viele moderne Sensoren integrieren jedoch Temperaturkompensationstechniken, um solche Probleme zu überwinden.
Ein weiteres Problem könnte die elektromagnetische Verträglichkeit (EMV) sein. In Umgebungen mit starken elektromagnetischen Störungen kann die Sensorleistung beeinträchtigt werden. Hier helfen Abschirmtechniken und ein sorgfältiges Design, um die EMV-Probleme zu minimieren.
Schlussfolgerung
Der Nullfluss-Stromsensor stellt eine fortschrittliche Technologie dar, die in einer Vielzahl von Anwendungen eine präzise Strommessung ermöglicht. Durch seine hohe Genauigkeit, den breiten Messbereich und die schnelle Reaktionszeit bietet er viele Vorteile gegenüber traditionellen Strommessverfahren. Obwohl es bei der Implementierung einige Herausforderungen geben kann, sind die Vorteile, die er bietet, oft deutlich überlegen. Für Entwickler und Ingenieure, die auf der Suche nach einer zuverlässigen Strommesslösung sind, ist der Nullfluss-Stromsensor sicherlich eine Überlegung wert.
