Grundlagen der Magnetischen Durchflussmesser
Magnetische Durchflussmesser, auch als magnetisch-induktive Durchflussmesser (MID) bekannt, sind Geräte zur Messung der Fließgeschwindigkeit von Flüssigkeiten und Schlämmen, die elektrisch leitende Eigenschaften besitzen. Sie nutzen das Faraday’sche Gesetz der elektromagnetischen Induktion, um die Durchflussrate zu bestimmen, wobei das Messprinzip unabhängig von Druck, Temperatur, Dichte und Viskosität des Mediums ist.
Das Betriebsprinzip eines magnetischen Durchflussmessers basiert darauf, dass ein elektrischer Leiter, der sich durch ein magnetisches Feld bewegt, eine Spannung erzeugt, die proportional zur Geschwindigkeit des Leiters durch das Feld ist. In der Anwendung des Durchflussmessers wird das zu messende Medium zum elektrischen Leiter, der sich durch ein von Elektromagneten erzeugtes magnetisches Feld bewegt.
Funktionsweise und Aufbau

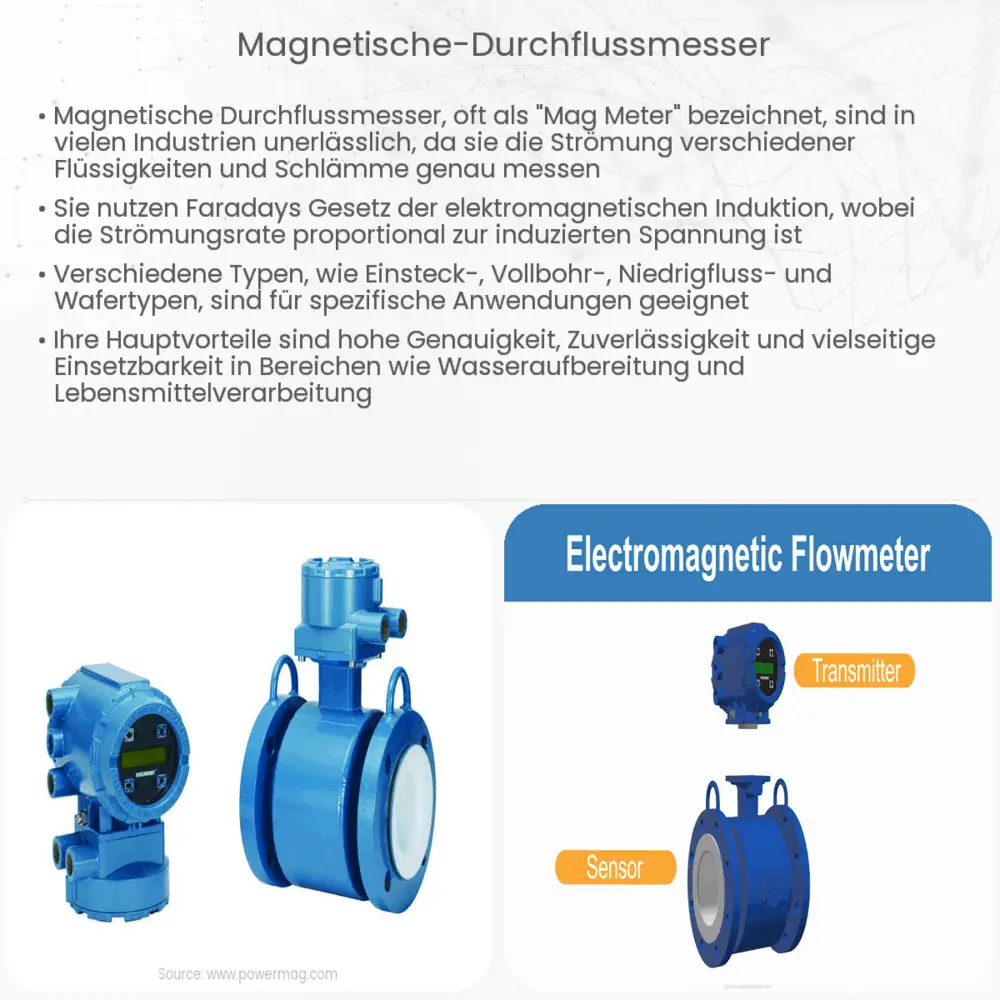

Ein Magnetischer Durchflussmesser besteht hauptsächlich aus folgenden Komponenten:
- Ein nicht-magnetisches Messrohr, durch das das Medium fließt.
- Elektromagnete, die ein Magnetfeld senkrecht zur Strömungsrichtung des Mediums erzeugen.
- Elektroden, die die induzierte Spannung, die durch das durchströmende Medium entsteht, aufnehmen.
Die induzierte Spannung V ist direkt proportional zur Geschwindigkeit v des Mediums, der Länge d des Weges, den das Medium im Magnetfeld zurücklegt (Durchmesser des Messrohrs), und der Stärke des Magnetfelds B:
V = B * v * d
Da die Stärke des Magnetfeldes und der Durchmesser des Rohrs bekannt und konstant sind, kann die Durchflussrate des Mediums durch Messung der induzierten Spannung und der Kenntnis dieser Werte berechnet werden.
Anwendungsbereiche
Magnetische Durchflussmesser werden in einer Vielzahl von industriellen Anwendungen eingesetzt, insbesondere dort, wo andere Messmethoden aufgrund von Materialbeschaffenheit oder Prozessbedingungen nicht geeignet sind. Typische Einsatzgebiete sind:
- Wasser- und Abwasserbehandlung
- Chemische Verarbeitungsindustrie
- Lebensmittel- und Getränkeindustrie
- Pharmazeutische Industrie
- Papier- und Zellstoffindustrie
Diese Messgeräte bieten eine hohe Messgenauigkeit und sind in der Lage, sowohl niedrige als auch hohe Durchflussraten zu messen, was sie zu einem unverzichtbaren Werkzeug in vielen industriellen Prozessen macht.
Vorteile und Herausforderungen
Magnetische Durchflussmesser bieten eine Reihe von Vorteilen gegenüber anderen Durchflussmessverfahren. Ein wesentlicher Vorteil ist ihre Unempfindlichkeit gegenüber den physikalischen Eigenschaften des zu messenden Mediums. Sie können für schmutzige oder korrosive Flüssigkeiten verwendet werden, ohne dass sich Ablagerungen auf den Messkomponenten bilden, was bei mechanischen Durchflussmessern oft ein Problem ist. Zudem gibt es keine beweglichen Teile, die verschleißen oder gewartet werden müssen, was zu einer hohen Zuverlässigkeit und geringen Wartungskosten führt.
Allerdings gibt es auch Herausforderungen bei der Verwendung von magnetischen Durchflussmessern. Sie können nur für leitfähige Flüssigkeiten eingesetzt werden und sind nicht geeignet für Gase, Dämpfe oder nicht leitende Flüssigkeiten. Außerdem können externe elektromagnetische Felder die Messgenauigkeit beeinträchtigen, wenn nicht geeignete Abschirmungs- oder Kompensationsmaßnahmen getroffen werden.
Installation und Wartung
Bei der Installation von magnetischen Durchflussmessern müssen bestimmte Richtlinien befolgt werden, um Messfehler zu vermeiden. Es ist wichtig, dass das Messrohr vollständig mit dem Medium gefüllt ist, da Lufteinschlüsse die Messgenauigkeit beeinträchtigen können. Zudem sollte der Sensor in einem Bereich der Rohrleitung installiert werden, in dem keine Turbulenzen durch Pumpen, Ventile oder Rohrbögen auftreten.
Die Wartung dieser Geräte ist im Allgemeinen minimal, aber regelmäßige Kalibrierungen sind empfehlenswert, um die Genauigkeit der Messungen zu gewährleisten. Moderne magnetische Durchflussmesser sind oft mit Diagnosefunktionen ausgestattet, die den Zustand des Geräts überwachen und dem Bediener Informationen zur Wartung und Funktionsfähigkeit liefern.
Zusammenfassung und Schlussfolgerung
Magnetische Durchflussmesser spielen eine kritische Rolle in der modernen Prozessindustrie. Sie ermöglichen eine präzise und zuverlässige Messung der Fließgeschwindigkeit leitfähiger Flüssigkeiten und bieten eine hervorragende Alternative zu traditionellen mechanischen Messmethoden, insbesondere in anspruchsvollen oder korrosiven Umgebungen. Während sie auf elektrisch leitende Medien beschränkt sind und eine sorgfältige Installation und gelegentliche Wartung erfordern, ist ihre Robustheit, Wartungsfreundlichkeit und Genauigkeit für viele Anwender von unschätzbarem Wert.
Die kontinuierliche Entwicklung in der Sensorik und Elektronik verspricht zukünftige Verbesserungen bei der Funktionalität und Anwendbarkeit magnetischer Durchflussmesser. Mit fortschreitender Technologie werden diese Messgeräte voraussichtlich noch zuverlässiger, genauer und vielseitiger werden, um den wachsenden Anforderungen der Industrie gerecht zu werden.
