Medidores de Flujo Magnético

Explore los medidores de flujo magnético: su funcionamiento, aplicaciones, ventajas y cómo seleccionar el dispositivo adecuado.

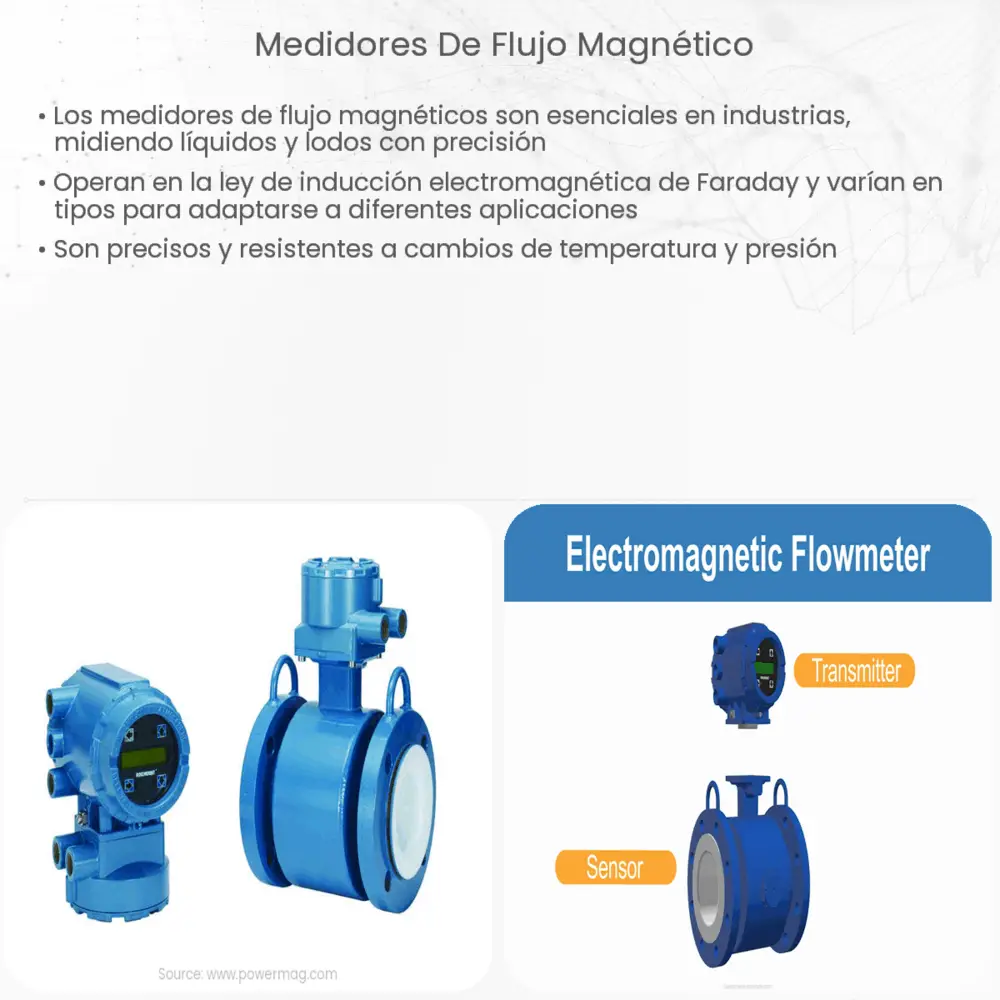

Medidores de Flujo Magnético

Introducción a los Medidores de Flujo Magnético

Los medidores de flujo magnético son dispositivos cruciales en muchas industrias, utilizados para medir la velocidad y la cantidad de un líquido que fluye a través de un conducto. Esta tecnología se basa en la ley de Faraday de la inducción electromagnética, lo que permite una medición precisa y sin contacto físico con el fluido. A continuación, exploramos los componentes clave, la teoría y las aplicaciones de estos medidores.

Componentes y Principios de Funcionamiento

Un medidor de flujo magnético consta de varias partes esenciales, incluyendo un imán, electrodos, y un tubo conductor, a menudo hecho de material no magnético. La combinación de estos elementos permite una medición precisa del flujo mediante el uso de campos magnéticos.

  1. Imán: Genera un campo magnético perpendicular al flujo del líquido.
  2. Electrodos: Colocados en lados opuestos del tubo, estos detectan la tensión inducida por el flujo del líquido a través del campo magnético.
  3. Tubo Conductor: Facilita la medición al permitir la conducción del fluido mientras aísla los componentes eléctricos.

La velocidad del fluido determina la tensión inducida en los electrodos, lo cual está directamente relacionado con el caudal volumétrico. La ecuación que define esta relación es:

\( E = B \cdot V \cdot D \), donde:

  • \( E \) es la tensión inducida
  • \( B \) es la densidad del campo magnético
  • \( V \) es la velocidad del fluido
  • \( D \) es la distancia entre los electrodos

Aplicaciones y Ventajas

Los medidores de flujo magnético se utilizan en una variedad de aplicaciones industriales, como en la industria química, farmacéutica, de alimentos y bebidas, y en la gestión del agua. Algunas de sus principales ventajas incluyen:

  • No tienen partes móviles, lo que reduce el desgaste y la necesidad de mantenimiento.
  • Capacidad para medir líquidos corrosivos o viscosos sin interferencias.
  • Alta precisión y fiabilidad en la medición.

Estas cualidades hacen que los medidores de flujo magnético sean una opción preferida en muchas situaciones donde se requiere una medición precisa y confiable del flujo de líquidos.

Consideraciones al Seleccionar un Medidor de Flujo Magnético

La selección de un medidor de flujo magnético adecuado depende de varios factores clave, incluyendo el tipo de líquido a medir, la temperatura, la presión, la conductividad y las necesidades específicas de la aplicación. A continuación, se ofrecen algunos aspectos importantes a tener en cuenta:

  • Tipo de Líquido: La conductividad del líquido es crucial para la medición precisa, ya que los líquidos no conductores no son adecuados para este método de medición.
  • Temperatura y Presión: El rango de temperatura y presión dentro del cual el dispositivo funcionará debe ser considerado al elegir el material y el diseño del medidor.
  • Tamaño y Diseño: El tamaño del tubo y la disposición de los electrodos deben coincidir con las especificaciones del sistema para asegurar una medición precisa.
  • Regulaciones y Estándares: Es esencial asegurarse de que el medidor cumpla con las normativas y estándares industriales aplicables en su región.

Conclusión

Los medidores de flujo magnético representan una tecnología indispensable en diversas industrias, ofreciendo una medición precisa y fiable de los flujos de líquidos. Su diseño sin partes móviles y su capacidad para medir líquidos corrosivos y viscosos los hacen particularmente versátiles y duraderos.

Al elegir el medidor adecuado, es vital considerar varios factores como el tipo de líquido, la temperatura, la presión, y las regulaciones locales, para garantizar que el dispositivo seleccionado se ajuste perfectamente a las necesidades específicas de la aplicación.

En un mundo donde la eficiencia y la precisión son clave, los medidores de flujo magnético seguirán desempeñando un papel esencial en la mejora de procesos y en la entrega de soluciones fiables y rentables para la medición de flujos de líquidos en una amplia variedad de entornos industriales.
