Explore os medidores de vazão magnética: seu funcionamento, vantagens, aplicações e dicas para escolha e instalação eficazes em setores industriais.

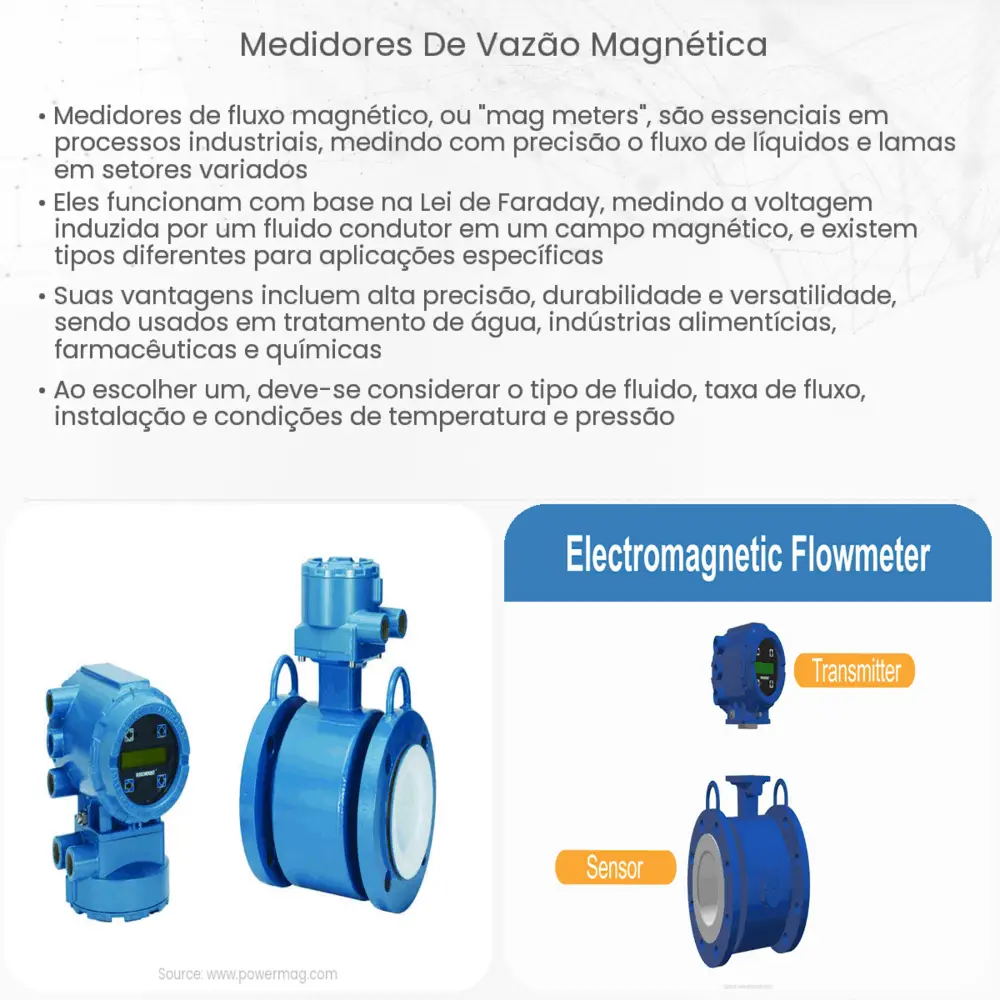

Introdução aos Medidores de Vazão Magnética
Os medidores de vazão, também conhecidos como fluxômetros, são ferramentas essenciais em diversas indústrias para monitorar, regular e medir o fluxo de líquidos e gases. Dentre os diversos tipos de medidores de vazão disponíveis no mercado, os medidores de vazão magnética têm ganhado destaque devido à sua precisão, confiabilidade e versatilidade.
Princípio de Funcionamento
O medidor de vazão magnética, ou magmétrico, opera com base na lei de Faraday da indução eletromagnética. Esta lei afirma que, quando um condutor se move através de um campo magnético, uma tensão é induzida no condutor proporcional à velocidade do mesmo. No contexto dos medidores, o “condutor” é o fluido que está passando pelo tubo do medidor.
Quando o fluido, que deve ser condutivo, passa por um campo magnético criado por eletroímãs no medidor, gera-se uma tensão eletromotriz (EMF). Esta EMF é diretamente proporcional à velocidade do fluido e, consequentemente, ao seu fluxo volumétrico. Eletrodos posicionados estrategicamente dentro do tubo captam essa tensão, que é então convertida em uma medida de vazão pelo dispositivo.
Vantagens dos Medidores de Vazão Magnética
- Sem partes móveis: Diferentemente de outros medidores, os magmétricos não possuem partes móveis, o que minimiza o desgaste e a necessidade de manutenção.
- Precisão: Estes medidores são reconhecidos por fornecer leituras precisas, especialmente em fluidos com propriedades condutivas consistentes.
- Versatilidade: Podem ser usados em uma variedade de líquidos, desde que sejam condutores, incluindo água, sucos, produtos químicos e até mesmo polpas de minério.
- Confiabilidade: Devido à sua construção robusta e ausência de partes móveis, apresentam uma longa vida útil e alta confiabilidade em aplicações industriais.
Aplicações Comuns
Os medidores de vazão magnética são comumente encontrados em setores como tratamento de água e efluentes, indústria química, indústria alimentícia, papel e celulose, mineração, entre outros. Sua capacidade de operar com uma ampla variedade de líquidos condutores os torna uma escolha popular em muitas aplicações industriais.
Considerações na Escolha e Instalação
Apesar de suas vantagens, é essencial que os medidores de vazão magnética sejam escolhidos e instalados corretamente para garantir uma operação eficiente. Aqui estão algumas considerações importantes:
- Conductividade do Fluido: O fluido a ser medido deve ter uma conductividade mínima para garantir a precisão da medição. Não é aconselhável usar medidores magnéticos em fluidos com baixa condutividade.
- Posicionamento: O medidor deve ser instalado em uma seção reta do tubo para evitar turbulências, que podem afetar a precisão da medição. Normalmente, recomenda-se um trecho reto equivalente a 5 diâmetros do tubo antes e 2 diâmetros após o medidor.
- Temperatura e Pressão: É importante verificar as especificações do medidor em relação à temperatura e pressão do fluido para evitar danos ao equipamento.
- Interferências Externas: Equipamentos e cabos elétricos próximos podem interferir no campo magnético do medidor. Portanto, é essencial garantir que o local de instalação esteja livre de potenciais fontes de interferência.
Conclusão
Os medidores de vazão magnética são ferramentas poderosas e versáteis utilizadas em uma variedade de setores industriais. Sua capacidade de medir a vazão de líquidos condutores sem partes móveis os torna duráveis e confiáveis. No entanto, para maximizar seus benefícios, é crucial escolher o medidor correto para a aplicação desejada e garantir uma instalação adequada. Com a atenção adequada às especificações e recomendações do fabricante, os medidores de vazão magnética podem servir com eficácia e precisão por muitos anos.
