Lernen Sie die laminierter Kern-Drossel kennen: ihre Funktion, Vorteile, Anwendungen und wie man die richtige für Ihre elektronischen Bedürfnisse wählt.
Was ist eine laminierter Kern-Drossel?
Die Laminierter Kern-Drossel ist ein elektromagnetisches Bauteil, das häufig in elektronischen Schaltungen und Elektrogeräten verwendet wird. Ihre Hauptfunktion besteht darin, den Wechselstromfluss in einem elektrischen Schaltkreis zu beschränken, ohne den Gleichstrom wesentlich zu beeinflussen. Sie sind besonders nützlich in Situationen, in denen elektromagnetische Störungen (EMI) ein Problem darstellen könnten.
Aufbau und Funktionsweise

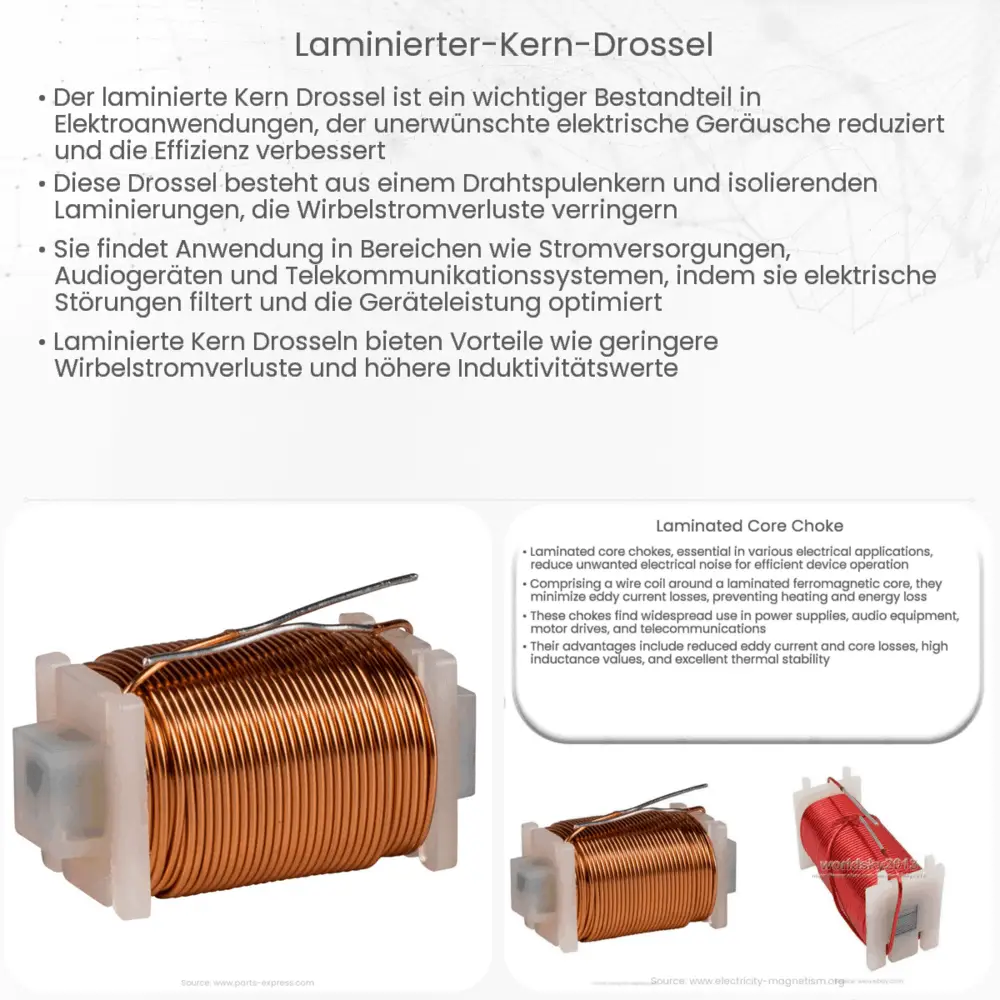

Eine laminierter Kern-Drossel besteht im Wesentlichen aus einem laminierten Eisenkern, um den eine Spule aus Kupferdraht gewickelt ist. Der laminerte Kern ist so gestaltet, dass er magnetische Flüsse effizient leiten kann, während er gleichzeitig den Wirbelstromverlust minimiert. Das Laminieren – das heißt, der Kern wird aus mehreren dünnen Schichten gebildet – ist entscheidend, um die Wirbelstromverluste zu reduzieren.
Wenn ein elektrischer Strom durch die Spule fließt, erzeugt er ein Magnetfeld um den Draht. Dieses Magnetfeld wird vom Eisenkern verstärkt. Wenn der Strom wechselt, ändert sich auch die Richtung des Magnetfeldes. Ein schnell wechselnder Strom, wie Wechselstrom, verursacht eine schnell wechselnde magnetische Flussdichte im Kern. In einem massiven Eisenkern würde dies zu hohen Wirbelstromverlusten führen. Daher ist die Laminierung so wichtig: Sie reduziert diese Verluste, indem sie den Weg des Wirbelstroms begrenzt.
Anwendungen der laminierter Kern-Drossel
- Netzteilfilter: Drosseln werden häufig in Netzteilen eingesetzt, um Störungen zu verhindern, die durch andere elektronische Geräte verursacht werden könnten.
- RF-Anwendungen: In Radiofrequenzanwendungen werden Drosseln verwendet, um bestimmte Frequenzen zu blockieren oder zu filtern.
- Motorantriebe: In elektrischen Antrieben können Drosseln dazu beitragen, das Rauschen zu reduzieren und den Betrieb zu glätten.
Es gibt viele andere Anwendungen für laminierter Kern-Drosseln in verschiedenen Branchen, von der Automobilindustrie bis zur Medizintechnik. Ihr Hauptziel ist es immer, die Leistung und Effizienz eines Systems zu verbessern, indem unerwünschte Frequenzen oder Störungen herausgefiltert werden.
Vorteile der Laminierung
Wie bereits erwähnt, bietet die Laminierung des Kerns einer Drossel den Vorteil, Wirbelstromverluste zu reduzieren. Dies führt zu einer höheren Energieeffizienz des Bauteils und einer längeren Lebensdauer. Außerdem ermöglicht die Laminierung eine bessere thermische Leistung, da die Hitze gleichmäßiger über den Kern verteilt wird.
[Continue in the next part…]
Wie wählt man die richtige laminierter Kern-Drossel aus?
Bei der Auswahl einer laminierter Kern-Drossel sind mehrere Faktoren zu berücksichtigen. Zu den wichtigsten gehören:
- Induktivität: Dieser Wert gibt an, wie effektiv die Drossel Wechselströme blockieren kann. Je höher die Induktivität, desto effizienter die Drossel bei der Unterdrückung höherer Frequenzen.
- Maximaler Strom: Dies gibt an, welchen Strom die Drossel maximal aushalten kann, ohne beschädigt zu werden oder ihre spezifizierten Eigenschaften zu verlieren.
- Größe und Form: Abhängig von der Anwendung und dem verfügbaren Platz in der Schaltung oder im Gerät muss die Drossel eine bestimmte Form oder Größe haben.
- Kosten: Je nach Budget und Anforderungen können verschiedene Materialien und Herstellungstechniken gewählt werden.
Mögliche Nachteile
Während laminierter Kern-Drosseln viele Vorteile bieten, gibt es auch einige mögliche Nachteile zu beachten:
- Größe: Sie können größer sein als Drosseln aus anderen Materialien.
- Gewicht: Der Eisenkern kann das Gesamtgewicht der Drossel erhöhen.
- Kosten: Qualitativ hochwertige laminierte Drosseln können teurer sein als ihre nicht-laminierten Pendants.
Fazit
Laminierte Kern-Drosseln sind ein unverzichtbares Bauteil in vielen elektronischen Schaltungen und Geräten. Sie bieten eine effektive Möglichkeit, Wechselströme zu filtern und Störungen zu reduzieren. Die Laminierung des Kerns verbessert die Effizienz und thermische Leistung der Drossel, wodurch die Lebensdauer und Zuverlässigkeit erhöht wird. Bei der Auswahl der richtigen Drossel sollten jedoch Induktivität, maximaler Strom, Größe und Kosten berücksichtigt werden. Es ist immer wichtig, den spezifischen Anforderungen des Projekts oder der Anwendung gerecht zu werden, um optimale Ergebnisse zu erzielen.
