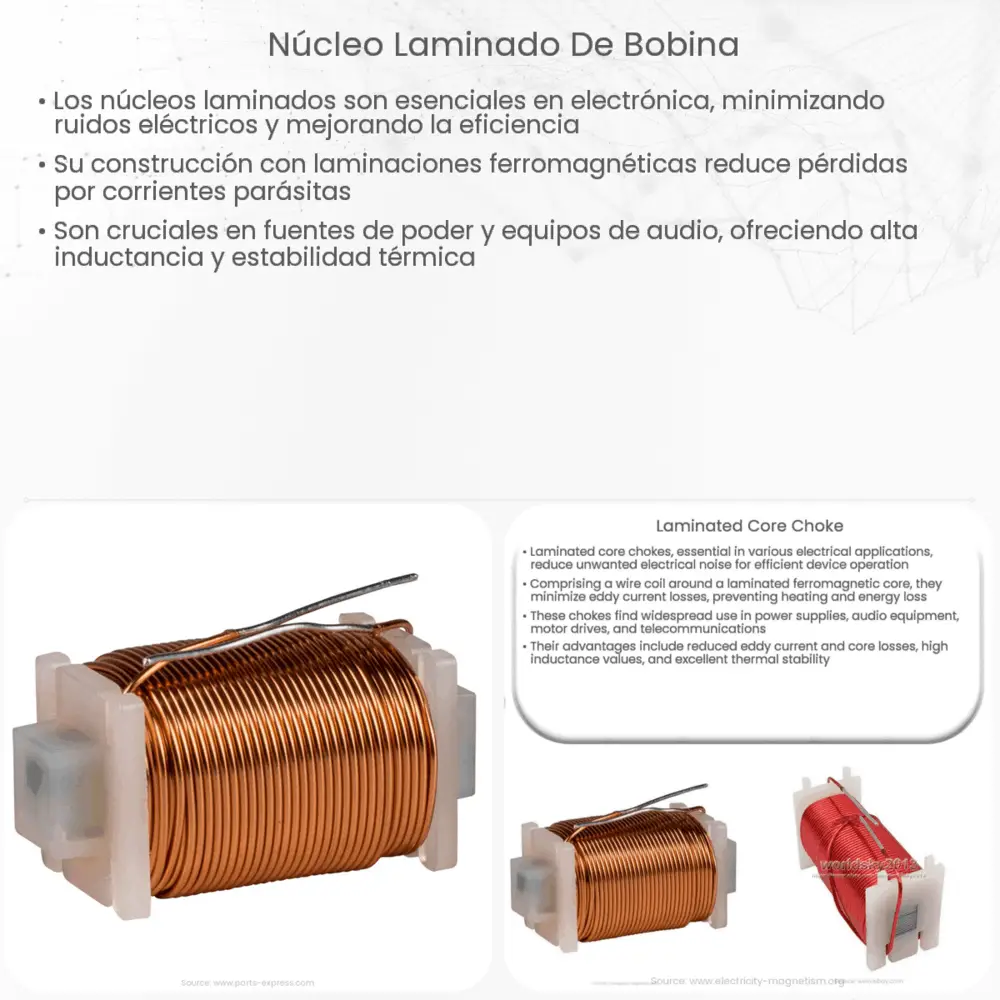

Introducción al Núcleo Laminado de Bobina
El núcleo laminado de bobina es un componente esencial en muchos dispositivos eléctricos y electrónicos. Se utiliza principalmente en transformadores, motores eléctricos, relés y otras aplicaciones de potencia y señal. Pero, ¿qué es exactamente un núcleo laminado de bobina y cómo funciona? Vamos a explorar estos aspectos en este artículo.
¿Qué es el Núcleo Laminado de Bobina?
Un núcleo laminado de bobina es un tipo de núcleo ferromagnético que se utiliza en los transformadores y otros dispositivos que trabajan con la inducción electromagnética. Se compone de láminas finas de material ferroso, usualmente hierro o acero al silicio, que se laminan juntas para formar el núcleo.
El principal objetivo de este diseño laminado es reducir el efecto de las corrientes de Foucault o corrientes parásitas. Estas corrientes son generadas cuando el flujo magnético cambia en el núcleo del transformador o motor eléctrico. Estas corrientes pueden causar pérdidas de energía significativas y generar calor, lo que puede dañar el dispositivo o reducir su eficiencia.
Importancia de la Laminación
La laminación del núcleo es una técnica importante para minimizar las pérdidas por corrientes de Foucault. Al dividir el núcleo en láminas finas y aisladas entre sí, las corrientes de Foucault se ven obligadas a tomar un camino más largo y, por lo tanto, se generan menos corrientes. Esto se debe a que la resistencia al flujo de la corriente eléctrica aumenta con la longitud del camino que debe seguir la corriente.
Además, la laminación también puede ayudar a mejorar la resistencia magnética, conocida como reluctancia, de un dispositivo. Este aumento de la reluctancia puede ayudar a mejorar la eficiencia del dispositivo y reducir las pérdidas de energía.
Proceso de Fabricación
- En primer lugar, se prepara el material ferroso. Usualmente, se utiliza hierro o acero al silicio, ya que estos materiales tienen propiedades magnéticas ideales.
- Luego, el material es laminado en láminas delgadas. La laminación se realiza de tal manera que cada lámina quede aislada de las demás para evitar la formación de corrientes de Foucault.
- Después, las láminas se apilan y se unen para formar el núcleo. Este proceso puede implicar el uso de adhesivos, remaches, o incluso la soldadura para unir las láminas.
En la siguiente parte, exploraremos más sobre las aplicaciones y los diferentes tipos de núcleos laminados de bobina.
Tipos de Núcleos Laminados de Bobina
Existen varios tipos de núcleos laminados de bobina, cada uno de los cuales tiene sus propias ventajas y desventajas. A continuación, se presentan algunos de los tipos más comunes:
- Núcleos de tipo E: Estos núcleos tienen una forma que se asemeja a la letra ‘E’. Son fáciles de fabricar y montar, y son comunes en los transformadores de potencia y los inductores.
- Núcleos de tipo I: También conocidos como núcleos de barra, estos núcleos son simples y económicos de fabricar. Son ideales para aplicaciones de baja frecuencia.
- Núcleos de tipo toroidal: Estos núcleos tienen una forma de anillo o toroide. Ofrecen un rendimiento superior en términos de eficiencia y reducción de las pérdidas por corrientes de Foucault.
Aplicaciones del Núcleo Laminado de Bobina
El núcleo laminado de bobina tiene una amplia gama de aplicaciones en el mundo de la electrónica y la electricidad. Aquí están algunas de las más prominentes:
- Transformadores: Son quizás la aplicación más común de los núcleos laminados. Los transformadores utilizan estos núcleos para cambiar eficientemente el voltaje de una corriente eléctrica.
- Motores eléctricos: Los motores eléctricos también utilizan núcleos laminados para ayudar en la conversión de energía eléctrica en energía mecánica.
- Inductores y relés: Los núcleos laminados son vitales en inductores y relés, donde se utilizan para crear campos magnéticos y para cambiar los estados de los circuitos, respectivamente.
Conclusión
El núcleo laminado de bobina es un componente crucial en el diseño de muchos dispositivos eléctricos y electrónicos. Su función principal es minimizar las pérdidas por corrientes de Foucault, mejorando así la eficiencia de los dispositivos que lo utilizan. Mediante la selección y el uso adecuado de un núcleo laminado, los diseñadores y fabricantes de dispositivos pueden asegurar un rendimiento óptimo y una vida útil prolongada de sus productos. Ya sea en un transformador, un motor eléctrico o un inductor, el núcleo laminado de bobina juega un papel integral en el funcionamiento y la eficiencia de estos dispositivos.
