Dieser Artikel erläutert die Funktion und Anwendung von isolierten Gleichspannungswandlern, ihre Vorteile, Typen und Bedeutung in modernen Technologien.
Was ist ein isolierter Gleichspannungswandler?
Ein isolierter Gleichspannungswandler, oft auch als DC/DC-Wandler bezeichnet, ist ein elektronisches Gerät, das eine Eingangs-Gleichspannung (DC) in eine andere Gleichspannung umwandelt, wobei zwischen Eingangs- und Ausgangskreis eine galvanische Trennung besteht. Diese Trennung sorgt dafür, dass Störungen, Kurzschlüsse oder andere unerwünschte Effekte auf der Eingangsseite nicht direkt die Ausgangsseite beeinflussen und umgekehrt.
Funktionsweise des isolierten Gleichspannungswandlers

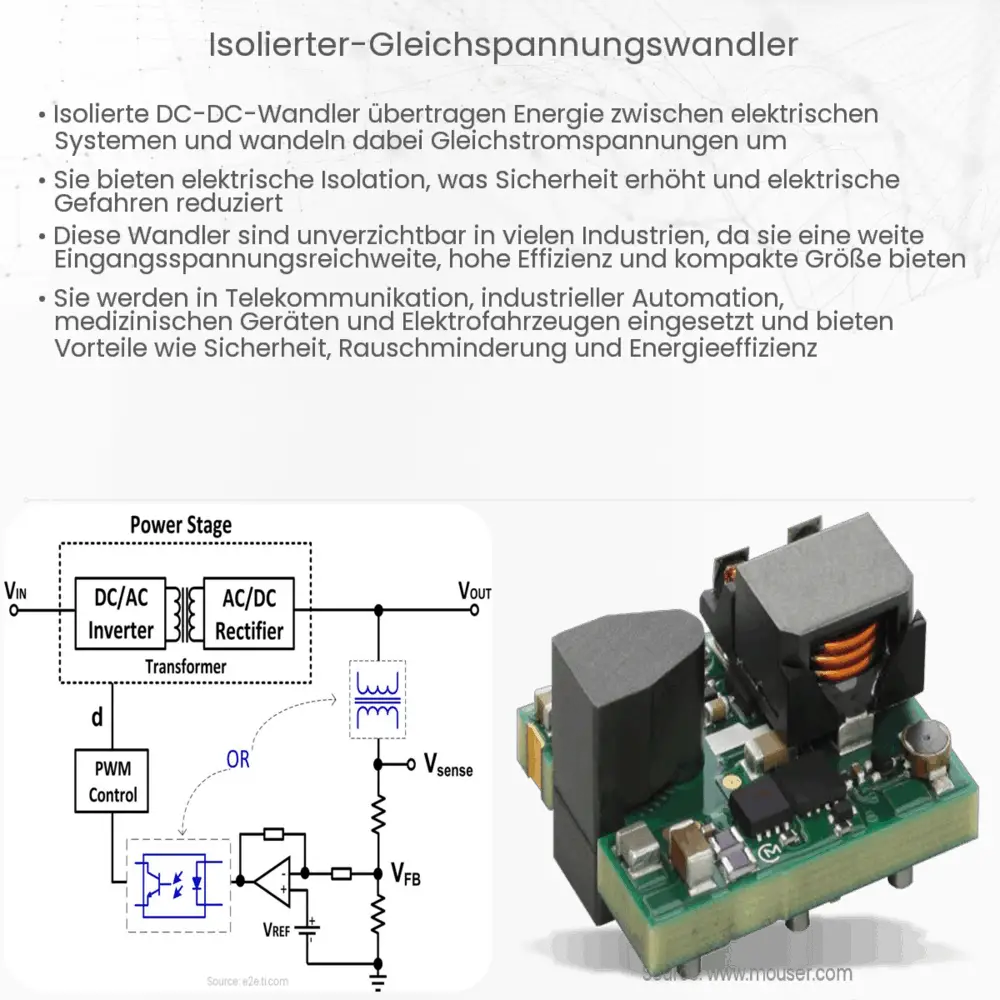

Die Hauptfunktionsweise eines isolierten Gleichspannungswandlers basiert auf der Induktivität. In den meisten dieser Wandler wird die Eingangsspannung zuerst in einen Wechselstrom (AC) umgewandelt. Dieser Wechselstrom fließt durch einen Transformator, der eine galvanische Trennung zwischen der Primär- und Sekundärwicklung bietet. Auf der Sekundärseite wird der Wechselstrom dann wieder in eine Gleichspannung umgewandelt, die entweder höher, niedriger oder gleich der Eingangsspannung sein kann.
- Step-up-Wandler: Erhöht die Spannung von der Eingangs- zur Ausgangsseite.
- Step-down-Wandler: Reduziert die Spannung von der Eingangs- zur Ausgangsseite.
- Step-up/Step-down-Wandler: Kann sowohl die Spannung erhöhen als auch reduzieren, abhängig von den Anforderungen des Systems.
Vorteile der Isolation
Die galvanische Trennung, die durch den Transformator im isolierten Gleichspannungswandler bereitgestellt wird, bietet mehrere Vorteile:
- Sicherheit: Sie schützt vor elektrischen Schlägen und verhindert, dass gefährliche Spannungen von einer Seite des Systems zur anderen gelangen.
- Rauschunterdrückung: Störungen auf der Eingangsseite werden nicht auf die Ausgangsseite übertragen, wodurch die Ausgangsspannung stabil und rauscharm bleibt.
- Flexibilität: Da Eingangs- und Ausgangskreis getrennt sind, können sie unterschiedliche Spannungsebenen und Erdpotenziale haben, was in vielen Anwendungen nützlich ist.
Durch diese Vorteile finden isolierte Gleichspannungswandler Anwendung in einer Vielzahl von Systemen, von industriellen Steuerungen bis hin zu Kommunikationseinrichtungen.
Anwendungsgebiete
Isolierte Gleichspannungswandler werden in vielen verschiedenen Branchen und Anwendungen eingesetzt. Dazu gehören:
- Telekommunikation: Zur Spannungsanpassung in Kommunikationssystemen.
- Industrielle Automatisierung: Zum Schutz empfindlicher Steuerungssysteme vor Störungen.
- Medizintechnik: Wo die Sicherheit von Patienten und Geräten von größter Bedeutung ist.
Diese Anwendungen zeigen, wie wichtig und vielseitig isolierte Gleichspannungswandler in der modernen Technik sind.
Arten von isolierten Gleichspannungswandlern
Je nach Anwendung und Anforderung gibt es verschiedene Arten von isolierten Gleichspannungswandlern:
- Push-Pull-Wandler: Dieser Wandler-Typ verwendet zwei Transistoren, die abwechselnd ein- und ausgeschaltet werden, um den Transformator zu betreiben. Er eignet sich besonders für mittlere Leistungsbereiche.
- Vollbrückenwandler: Bei dieser Art werden vier Transistoren verwendet, was eine effizientere Energieumwandlung ermöglicht, besonders geeignet für hohe Leistungen.
- Flyback-Wandler: Ein populärer Wandler für niedrige bis mittlere Leistungsbereiche. Er arbeitet nach dem Prinzip eines getakteten Induktors und bietet eine einfache Möglichkeit zur galvanischen Trennung.
Herausforderungen und Lösungsansätze
Wie bei allen elektronischen Geräten gibt es auch bei isolierten Gleichspannungswandlern bestimmte Herausforderungen. Ein Hauptanliegen ist die Effizienz der Energieumwandlung. Die ständige Umwandlung von DC zu AC und zurück zu DC kann zu Energieverlusten führen. Moderne Wandlertechnologien und Schaltungsdesigns streben daher nach einer möglichst hohen Effizienz, um diese Verluste zu minimieren.
Ein weiteres Anliegen ist die Größe des Wandlers. In vielen Anwendungen, wie z. B. in der mobilen Kommunikation, ist der Platz begrenzt, sodass die Miniaturisierung der Bauteile von entscheidender Bedeutung ist.
Schlussfolgerung
Isolierte Gleichspannungswandler sind wesentliche Bausteine in vielen elektronischen Systemen. Sie bieten nicht nur eine effektive Möglichkeit, Spannungen sicher zu transformieren, sondern sorgen auch für eine stabile und zuverlässige Energieversorgung in einer Vielzahl von Anwendungen. Obwohl sie mit Herausforderungen wie Energieeffizienz und Miniaturisierung konfrontiert sind, haben technologische Fortschritte und innovative Schaltungsdesigns zu leistungsfähigeren und kompakteren Wandlern geführt. In einer immer stärker vernetzten und elektrifizierten Welt werden isolierte Gleichspannungswandler weiterhin eine Schlüsselrolle in zahlreichen Branchen und Technologien spielen.
