Der Halbbrücken-Konverter: Ein Überblick
Die Elektrotechnik und die Leistungselektronik nutzen eine Vielzahl von Konvertern, um Energie effizient zu übertragen und umzuwandeln. Einer dieser Konverter ist der Halbbrücken-Konverter, der in vielen Anwendungen eingesetzt wird, von der Versorgungselektronik bis hin zu erneuerbaren Energiesystemen.
Grundprinzip und Funktionsweise

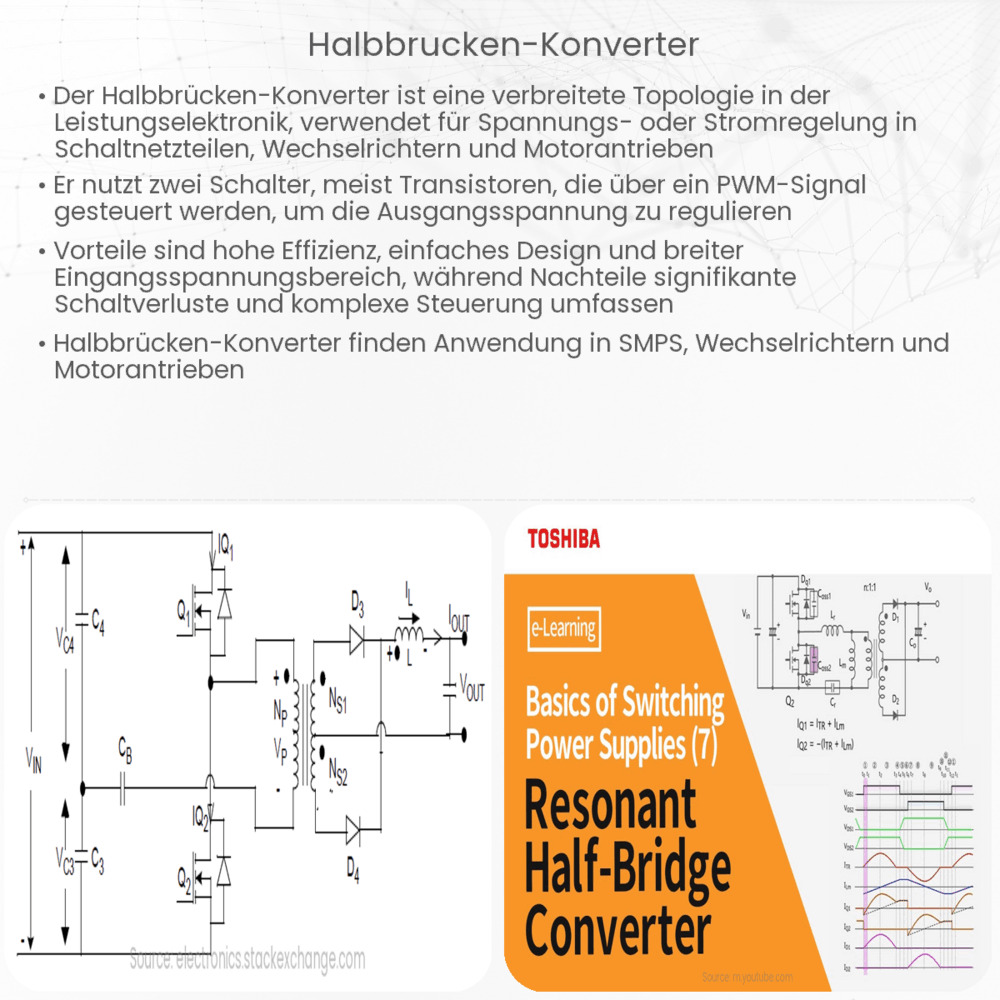

Ein Halbbrücken-Konverter besteht aus zwei Schaltern und einer kapazitiven Last in der Mitte. Die beiden Schalter teilen sich eine gemeinsame Verbindung zu einem Bezugspunkt, oft als „Mittelpunkt“ bezeichnet. Wenn ein Schalter geschlossen ist, wird die Spannung zur Last übertragen, und wenn der andere Schalter geschlossen ist, wird sie vom Netz getrennt oder mit dem Bezugspunkt verbunden.
Die Hauptfunktion des Halbbrücken-Konverters ist die Modulation der Ausgangsspannung. Durch das gezielte Ein- und Ausschalten der Schalter in einer bestimmten Reihenfolge und Frequenz kann die effektive Spannung über die Last gesteuert werden. Dies ermöglicht es, die Energieübertragung je nach Bedarf der angeschlossenen Geräte oder Systeme zu optimieren.
Anwendungen und Vorteile
- DC-DC-Wandlung: Halbbrücken-Konverter sind in der Lage, eine Gleichspannungsquelle in eine andere Gleichspannung umzuwandeln. Dies ist besonders nützlich in Anwendungen wie Wechselrichtern für Solarenergie.
- Effizienz: Aufgrund ihrer einfachen Bauweise und geringen Anzahl von Komponenten bieten sie eine hohe Effizienz, besonders bei höheren Leistungen.
- Flexibilität: Mit der richtigen Steuerung können Halbbrücken-Konverter eine breite Palette von Ausgangsspannungen erzeugen, was sie zu einer vielseitigen Lösung für viele Anwendungen macht.
Obwohl der Halbbrücken-Konverter viele Vorteile bietet, gibt es auch einige Herausforderungen, wie die Notwendigkeit einer präzisen Steuerung und der Umgang mit höheren Spannungen. Dennoch bleibt er ein wichtiges Werkzeug in der Welt der Leistungselektronik.
Komponentenauswahl und Designüberlegungen
Die Auswahl der richtigen Komponenten ist entscheidend für den effizienten Betrieb eines Halbbrücken-Konverters. Wichtige Faktoren sind die Schaltgeschwindigkeit der Transistoren, die Kapazität der Mittelpunktkondensatoren und die Wahl des Steuerungssystems. Das richtige Design kann den Wirkungsgrad erhöhen, die Lebensdauer verlängern und die Zuverlässigkeit des Konverters sicherstellen.
Designüberlegungen im Detail
Beim Entwurf eines Halbbrücken-Konverters sind verschiedene Aspekte zu berücksichtigen:
- Transistorauswahl: Der Typ und die Spezifikationen des Transistors beeinflussen die Schaltgeschwindigkeit und die Energieeffizienz des Konverters. MOSFETs sind aufgrund ihrer hohen Schaltgeschwindigkeit und Effizienz eine häufige Wahl.
- Mittelpunktkondensatoren: Diese Kondensatoren speichern Energie und helfen, die Spannungsregelung zu stabilisieren. Ihre Kapazität und Qualität können die Performance des Konverters beeinflussen.
- Steuerungssystem: Ein zuverlässiges und präzises Steuerungssystem ist unerlässlich, um den Halbbrücken-Konverter optimal zu betreiben. Dies umfasst sowohl Hardware- als auch Softwarekomponenten.
Sicherheitsaspekte
Sicherheit ist in der Leistungselektronik von größter Bedeutung. Halbbrücken-Konverter arbeiten oft mit hohen Spannungen und Strömen, was potenzielle Gefahren birgt. Es ist wichtig, Schutzmechanismen wie Überstrom- und Überspannungsschutz zu implementieren. Außerdem sollte man darauf achten, dass die Bauteile innerhalb ihrer spezifizierten Grenzen arbeiten, um Überhitzung oder andere Probleme zu vermeiden.
Schlussfolgerung
Der Halbbrücken-Konverter ist ein essenzielles Werkzeug in der Leistungselektronik, das eine effiziente Energieumwandlung und -übertragung ermöglicht. Seine Vielseitigkeit und Effizienz machen ihn zu einer bevorzugten Wahl für viele Anwendungen, von der Solarenergietechnik bis hin zur Industrieelektronik. Bei der Gestaltung und Implementierung eines Halbbrücken-Konverters ist es jedoch wichtig, die richtigen Komponenten auszuwählen und sicherzustellen, dass alle Sicherheitsstandards eingehalten werden. Mit der richtigen Planung und Umsetzung kann der Halbbrücken-Konverter zuverlässige und effiziente Leistung für eine Vielzahl von Anwendungen liefern.
