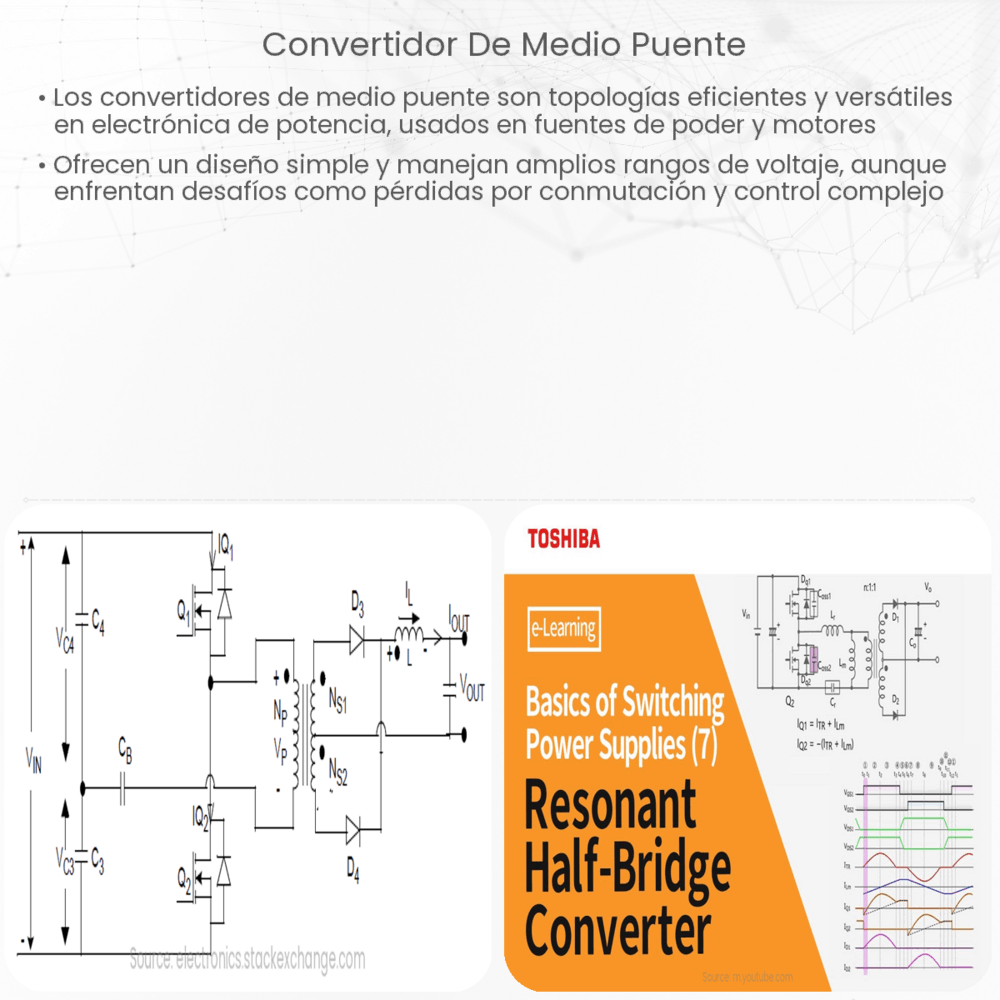

Introducción al Convertidor de Medio Puente
El convertidor de medio puente es un elemento clave en la electrónica de potencia. Es un tipo de convertidor DC-DC que se utiliza comúnmente en varias aplicaciones, como sistemas de suministro de energía ininterrumpida (UPS), sistemas de propulsión de vehículos eléctricos y sistemas de energía renovable, entre otros.
Funcionamiento del Convertidor de Medio Puente
El convertidor de medio puente se compone de dos interruptores de potencia, típicamente transistores de potencia, que están conectados en serie entre la entrada de voltaje DC y el punto de referencia de la tierra. El punto medio de estos interruptores se utiliza como salida, y de ahí proviene el nombre de «medio puente».
Los dos interruptores se accionan de manera complementaria, es decir, cuando uno está encendido, el otro está apagado, y viceversa. Esto permite convertir una entrada de voltaje DC en una salida de voltaje que oscila entre positivo y negativo, produciendo así una señal de voltaje de AC.
Aplicaciones del Convertidor de Medio Puente
- Sistemas de suministro de energía ininterrumpida (UPS): En estos sistemas, el convertidor de medio puente se utiliza para convertir el voltaje de la batería DC en voltaje AC, que luego se utiliza para alimentar las cargas en caso de un corte de energía.
- Sistemas de propulsión de vehículos eléctricos: En los vehículos eléctricos, los convertidores de medio puente son esenciales para transformar la energía almacenada en las baterías (DC) en energía útil para el motor (AC).
- Sistemas de energía renovable: En los sistemas de energía renovable, como los paneles solares, los convertidores de medio puente pueden utilizarse para convertir la energía DC generada en energía AC, que puede ser utilizada para alimentar cargas o inyectada en la red eléctrica.
Es importante destacar que, debido a su eficacia y su capacidad para manejar altas potencias, los convertidores de medio puente son una solución preferida en muchas aplicaciones donde se requiere la conversión de energía DC-DC o DC-AC.
Aspectos Técnicos del Convertidor de Medio Puente
El diseño y la operación de un convertidor de medio puente requiere una consideración cuidadosa de varios aspectos técnicos. Entre ellos se incluyen el diseño del controlador de conmutación, la selección de los componentes adecuados y el manejo del calor generado durante la operación.
- Controlador de conmutación: Este componente controla el funcionamiento de los transistores de potencia, asegurando que se enciendan y se apaguen de manera complementaria. Esto es crítico para evitar cortocircuitos y garantizar la eficiencia de la conversión de energía.
- Selección de componentes: Los componentes utilizados en un convertidor de medio puente, como los transistores de potencia y los diodos, deben ser seleccionados cuidadosamente para manejar las tensiones y corrientes esperadas en la aplicación. Además, estos componentes deben ser capaces de soportar las altas frecuencias de conmutación típicamente requeridas en los convertidores de medio puente.
- Manejo del calor: Los convertidores de medio puente pueden generar una cantidad significativa de calor durante la operación. Por lo tanto, es importante implementar estrategias de gestión térmica adecuadas, como el uso de disipadores de calor y ventiladores, para mantener la temperatura de los componentes dentro de los límites seguros.
Conclusión
En resumen, el convertidor de medio puente es un componente esencial en la electrónica de potencia, ofreciendo una solución eficaz para la conversión de energía DC-DC y DC-AC. Su uso es predominante en una variedad de aplicaciones, desde sistemas de suministro de energía ininterrumpida (UPS) hasta sistemas de propulsión de vehículos eléctricos y sistemas de energía renovable.
A pesar de su eficacia y versatilidad, el diseño y la operación de un convertidor de medio puente presenta desafíos significativos, incluyendo el diseño del controlador de conmutación, la selección de componentes adecuados y el manejo del calor generado durante la operación. A pesar de estos desafíos, con una ingeniería cuidadosa y una gestión de componentes efectiva, el convertidor de medio puente puede proporcionar una solución robusta y eficiente para las necesidades de conversión de energía.
