Halbleiterrelais

Der Artikel bietet einen umfassenden Überblick über Halbleiterrelais, ihre Vor- und Nachteile und Anwendungen in verschiedenen Branchen. Ideal für Einsteiger und Experten.

Einleitung zu Halbleiterrelais

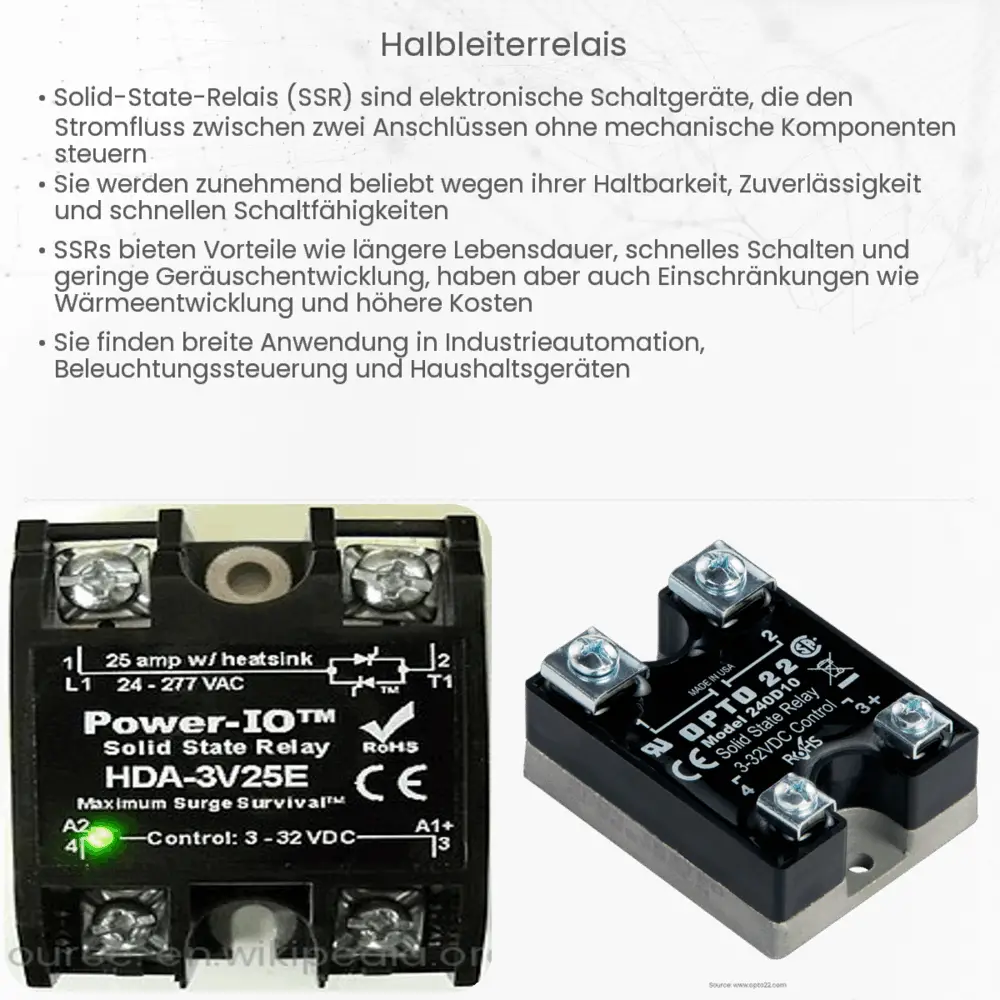

Ein Halbleiterrelais (oft auch Solid-State-Relais oder SSR genannt) ist ein elektronisches Bauelement, das wie ein mechanisches Relais funktioniert, jedoch keine beweglichen Teile besitzt. Es ermöglicht das Schalten von Lasten, wobei der Steuer- und Lastkreis galvanisch voneinander getrennt sind. Im Gegensatz zu herkömmlichen mechanischen Relais nutzen Halbleiterrelais elektronische Komponenten, insbesondere Halbleiter, um den Schaltvorgang durchzuführen.

Aufbau und Funktion

Das Halbleiterrelais besteht im Wesentlichen aus einem Eingang und einem Ausgang. Der Eingang, oft als Steuerseite bezeichnet, nimmt ein Steuersignal auf, welches den Schaltzustand des Relais bestimmt. Typische Eingangselemente sind Optokoppler, die eine galvanische Trennung zwischen Eingang und Ausgang sicherstellen. Der Ausgang, oft als Lastseite bezeichnet, besteht aus Halbleiterbauelementen wie Thyristoren, Triacs oder Feldeffekttransistoren (FETs), die die Last schalten.

• Optokoppler: Diese Komponente verwendet eine LED und einen lichtempfindlichen Halbleiter (z. B. eine Fotodiode), um das Steuersignal ohne elektrischen Kontakt von der Steuer- zur Lastseite zu übertragen. Wenn die LED leuchtet, erzeugt die Fotodiode einen Strom, der das Schaltelement aktiviert.
• Thyristor und Triac: Diese sind Halbleiterschalter, die vor allem bei Wechselspannungsanwendungen eingesetzt werden. Einmal aktiviert, bleiben sie in ihrem eingeschalteten Zustand, bis der Strom oder die Spannung unter einen bestimmten Wert fällt.
• Feldeffekttransistor (FET): FETs sind Halbleiterschalter, die hauptsächlich für Gleichspannungsanwendungen eingesetzt werden. Sie haben den Vorteil, dass sie sehr schnell schalten und keine Halteenergie benötigen, um im eingeschalteten Zustand zu bleiben.

Vorteile von Halbleiterrelais

Halbleiterrelais bieten gegenüber mechanischen Relais mehrere Vorteile:

1. Keine beweglichen Teile: Dadurch sind sie weniger anfällig für mechanischen Verschleiß und bieten eine höhere Lebensdauer.
2. Schnelles Schalten: SSRs können sehr schnell schalten, oft in Mikro- oder Millisekunden.
3. Geräuschlos: Da keine mechanischen Kontakte vorhanden sind, gibt es auch kein Klickgeräusch beim Schalten.
4. Geringere Empfindlichkeit gegenüber Erschütterungen und Vibrationen: Dies macht sie besonders geeignet für Anwendungen in rauen Umgebungen.

Diese Eigenschaften machen Halbleiterrelais zu einer beliebten Wahl in vielen industriellen und kommerziellen Anwendungen, wo Zuverlässigkeit und schnelles Schalten erforderlich sind.

Nachteile von Halbleiterrelais

Obwohl Halbleiterrelais viele Vorteile bieten, gibt es auch einige Nachteile zu beachten:

1. Leistungsbegrenzung: Im Allgemeinen können SSRs nicht so hohe Ströme schalten wie mechanische Relais. Daher sind sie für hochleistungsfähige Anwendungen möglicherweise nicht geeignet.
2. Wärmeentwicklung: Da sie elektronische Komponenten verwenden, können Halbleiterrelais unter Last Wärme erzeugen, die durch geeignete Kühlung abgeführt werden muss.
3. Kosten: In vielen Fällen sind SSRs teurer als herkömmliche mechanische Relais.

Anwendungsgebiete von Halbleiterrelais

Halbleiterrelais finden in einer Vielzahl von Anwendungen Verwendung, darunter:

• Industrielle Automatisierung: SSRs werden oft in Steuerungs- und Regelungssystemen eingesetzt, um Sensoren, Motoren und andere Lasten zu schalten.
• Gebäudetechnik: Sie werden zur Steuerung von Beleuchtung, Heizung und Klimatisierung eingesetzt.
• Verbraucherelektronik: In Geräten wie Öfen, Waschmaschinen und Trocknern können SSRs zum Schalten von Heizelementen oder Motoren verwendet werden.

Fazit

Halbleiterrelais bieten eine moderne und effiziente Alternative zu traditionellen mechanischen Relais. Mit ihrer Fähigkeit, schnell und zuverlässig zu schalten, und ihrer hohen Lebensdauer sind sie für viele Anwendungen ideal geeignet. Es ist jedoch wichtig, ihre Grenzen und Nachteile zu verstehen, um sicherzustellen, dass sie in der jeweiligen Anwendung korrekt eingesetzt werden. Wenn man ihre Eigenschaften und Anforderungen berücksichtigt, können Halbleiterrelais eine hervorragende Lösung für viele Schaltanforderungen bieten.
