Découvrez les relais statiques : fonctionnement, avantages, applications et conseils de sélection pour une gestion électrique efficace et fiable.

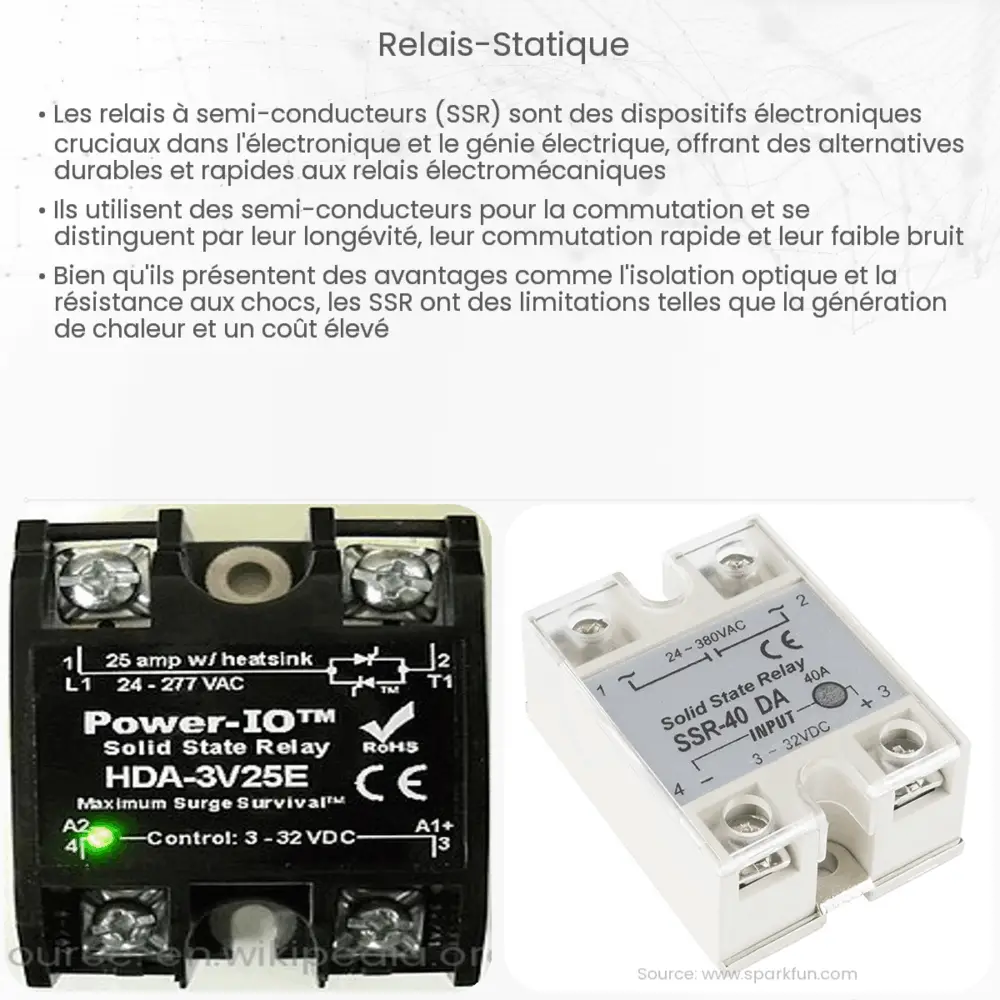

Qu’est-ce qu’un Relais Statique?
Un relais statique est un dispositif électronique qui permet la commutation de courants élevés et de tensions avec une commande à basse tension, sans les parties mobiles présentes dans les relais traditionnels. Cette technologie est largement utilisée dans diverses applications industrielles et commerciales pour sa fiabilité, sa durée de vie prolongée et sa capacité à commuter rapidement.
Fonctionnement du Relais Statique
Le cœur du relais statique est un composant semi-conducteur, souvent un triac, un thyristor, ou un MOSFET. Ces composants permettent de contrôler le passage du courant en réponse à un signal de commande. Contrairement aux relais électromécaniques, les relais statiques n’ont pas de contacts physiques qui s’ouvrent et se ferment, ce qui élimine les problèmes liés à l’usure mécanique et aux interférences électromagnétiques (EMI).
Avantages des Relais Statiques
- Durabilité et Fiabilité : Sans pièces mobiles, les relais statiques ont une durée de vie plus longue, surtout dans les environnements où les cycles de commutation sont fréquents.
- Commutation Silencieuse : Le fonctionnement sans bruit des relais statiques est un avantage dans les applications sensibles au bruit.
- Rapidité : Ils commutent plus rapidement que les relais mécaniques, ce qui est crucial dans certaines applications de contrôle de processus.
- Compatibilité avec les Circuits de Commande Électronique : Ils peuvent être facilement intégrés avec des systèmes de contrôle numériques.
Applications des Relais Statiques
- Automatisation Industrielle : Ils sont utilisés pour contrôler des machines, des processus de chauffage, et des systèmes d’éclairage dans les usines.
- Équipements Médicaux : Leur fiabilité et leur précision sont essentielles dans les équipements médicaux.
- Systèmes de Gestion de l’Énergie : Ils sont souvent utilisés dans les systèmes de gestion de bâtiments pour la commutation de charges électriques.
En conclusion, les relais statiques sont une technologie clé dans de nombreux domaines en raison de leurs multiples avantages par rapport aux relais mécaniques. Leur capacité à fonctionner efficacement, durablement et de manière fiable en fait un choix privilégié pour les professionnels de l’industrie et de l’électronique.
Choix et Critères de Sélection d’un Relais Statique
Lors du choix d’un relais statique, plusieurs facteurs doivent être pris en compte pour assurer une performance optimale et une intégration adaptée à l’application spécifique :
- Tension et Courant de Charge : Il est crucial de sélectionner un relais capable de supporter la tension maximale et le courant de la charge à contrôler.
- Type de Charge : Différents types de charges (résistive, inductive, capacitive) nécessitent des relais statiques avec des caractéristiques spécifiques.
- Fréquence de Commutation : Pour les applications nécessitant une commutation fréquente, un relais conçu pour de tels cycles est préférable.
- Conditions Environnementales : La température, l’humidité, et les interférences électromagnétiques peuvent affecter les performances du relais.
Limitations et Considérations
Malgré leurs nombreux avantages, les relais statiques ont certaines limitations :
- Coût : Généralement, ils sont plus coûteux que les relais électromécaniques.
- Dissipation Thermique : Ils peuvent générer de la chaleur, nécessitant parfois des solutions de refroidissement additionnelles.
- Sensibilité aux Surges et Transitoires : Les composants semi-conducteurs peuvent être sensibles aux surtensions et aux transitoires électriques.
Conclusion
En somme, les relais statiques représentent une avancée technologique significative par rapport aux relais mécaniques traditionnels. Leur capacité à commuter sans composants mobiles les rend plus durables, fiables et rapides, adaptés à une large gamme d’applications industrielles et commerciales. Bien que leur coût initial soit plus élevé et qu’ils nécessitent une gestion thermique adéquate, les avantages en termes de performances, de longévité et de fiabilité compensent largement ces considérations. Avec la bonne sélection et une installation appropriée, les relais statiques offrent une solution efficace et fiable pour la gestion moderne des systèmes électriques et électroniques.
