Ein Drosselscheiben-Durchflussmesser, oft auch einfach als Drosselscheibenmesser bezeichnet, ist ein Instrument zur Messung der Strömungsgeschwindigkeit von Flüssigkeiten und Gasen in Rohrleitungen.
Was ist ein Drosselscheiben-Durchflussmesser?
Ein Drosselscheiben-Durchflussmesser, oft auch einfach als Drosselscheibenmesser bezeichnet, ist ein Instrument zur Messung der Strömungsgeschwindigkeit von Flüssigkeiten und Gasen in Rohrleitungen. Er gehört zur Familie der differentiellen Durchflussmessgeräte und ist besonders für Anwendungen geeignet, bei denen eine robuste und zuverlässige Durchflussmessung erforderlich ist.
Funktionsweise

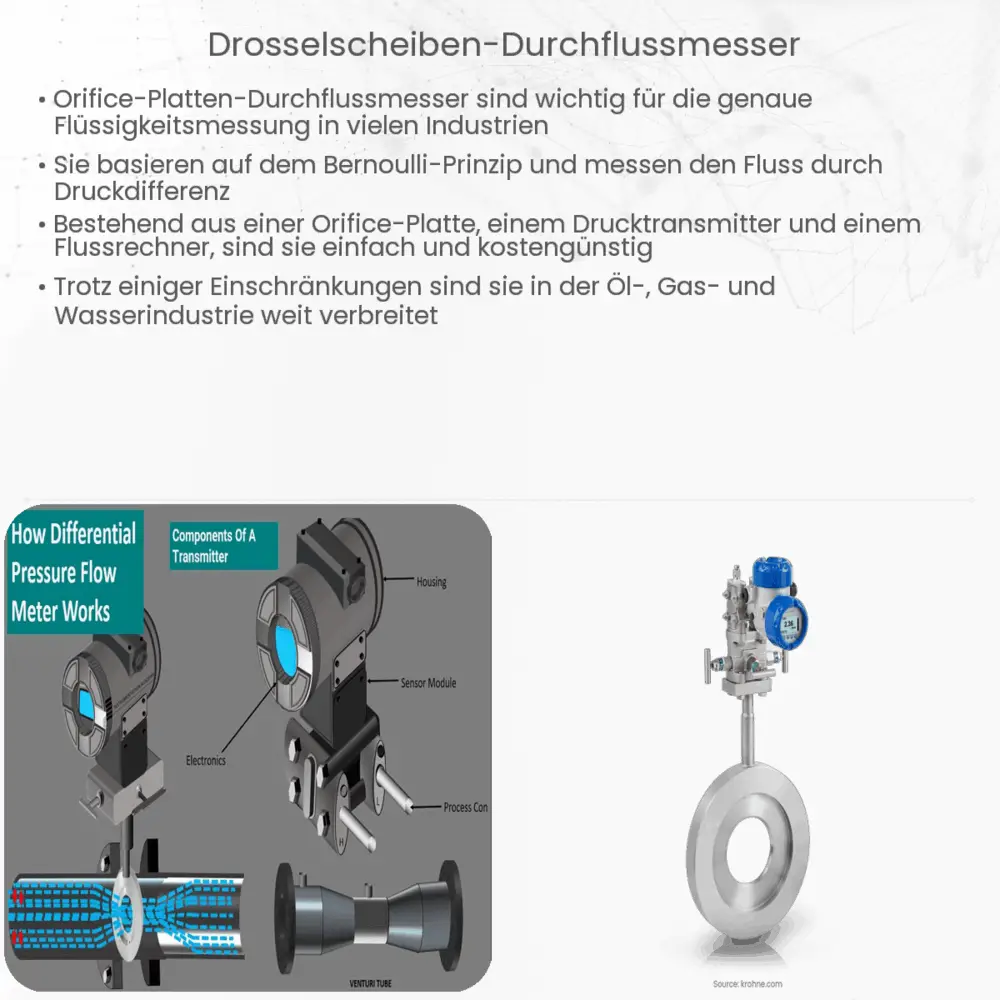

Das Prinzip hinter einem Drosselscheiben-Durchflussmesser basiert auf dem Bernoulli-Theorem und dem Gesetz von Torricelli. Die Drosselscheibe ist im Wesentlichen eine Platte mit einem zentralen Loch oder einer Öffnung, die in einem Rohr montiert ist. Wenn eine Flüssigkeit oder ein Gas durch das Rohr fließt und auf die Drosselscheibe trifft, wird ein Druckabfall über der Scheibe erzeugt. Dieser Druckabfall steht in direktem Zusammenhang mit der Strömungsgeschwindigkeit des Mediums.
- Druckabfall: Je höher die Strömungsgeschwindigkeit, desto größer ist der Druckabfall über der Drosselscheibe.
- Öffnungsgröße: Die Größe und Form der Öffnung in der Drosselscheibe kann angepasst werden, um bestimmte Messbereiche und Genauigkeiten zu erreichen.
Durch Messung des Druckabfalls können Ingenieure und Techniker die Strömungsgeschwindigkeit bestimmen und somit den Durchfluss quantifizieren.
Vorteile von Drosselscheiben-Durchflussmessern
Drosselscheiben-Durchflussmesser bieten eine Reihe von Vorteilen:
- Sie sind einfach zu installieren und benötigen keine beweglichen Teile, was sie robust und wartungsarm macht.
- Sie sind relativ kostengünstig im Vergleich zu einigen anderen Durchflussmessmethoden.
- Die Messung ist unabhängig von Temperatur, Druck oder Flüssigkeitsdichte, was sie vielseitig einsetzbar macht.
Es gibt jedoch auch einige Nachteile, die bei der Auswahl eines geeigneten Durchflussmessgeräts zu berücksichtigen sind, einschließlich des Energieverlusts aufgrund des durch die Drosselscheibe erzeugten Widerstands und der potenziellen Beeinträchtigung der Genauigkeit durch Ablagerungen oder Verschmutzungen auf der Scheibe.
Anwendungen
Drosselscheiben-Durchflussmesser finden in einer Vielzahl von Industriezweigen Anwendung, einschließlich der Chemie, Petrochemie, Energieerzeugung und Lebensmittelverarbeitung. Sie werden oft in Systemen verwendet, in denen es auf eine zuverlässige und genaue Messung des Durchflusses ankommt.
Typen von Drosselscheiben
Es gibt verschiedene Arten von Drosselscheiben, darunter:
- Klassische Runde Drosselscheibe
- Segment-Drosselscheibe
- Quadratische Drosselscheibe
Die Auswahl des richtigen Typs hängt von der spezifischen Anwendung, den Betriebsbedingungen und den gewünschten Genauigkeiten ab.
Worauf bei der Verwendung von Drosselscheiben-Durchflussmessern zu achten ist
Bei der Implementierung und Nutzung von Drosselscheiben-Durchflussmessern sollten einige Überlegungen beachtet werden:
- Installation: Die korrekte Positionierung ist entscheidend. Es wird empfohlen, die Drosselscheibe an einem Ort mit ausreichend geradem Rohr vor und nach der Scheibe zu installieren, um Turbulenzen zu minimieren.
- Wartung: Obwohl diese Messgeräte wenig Wartung erfordern, sollte die Drosselscheibe regelmäßig auf Verschmutzungen oder Beschädigungen überprüft werden, um eine genaue Messung zu gewährleisten.
- Korrosion: Das Material der Drosselscheibe sollte entsprechend der Art des Mediums ausgewählt werden, das gemessen wird, um Korrosion und Verschleiß zu verhindern.
Zukünftige Entwicklungen und Trends
Mit der Weiterentwicklung der Technologie und dem zunehmenden Bedarf an präzisen Durchflussmessungen in verschiedenen Industrien sind Drosselscheiben-Durchflussmesser ständigem Wandel und Verbesserungen unterworfen. Die Integration von Sensortechnologie und die Entwicklung von Messgeräten mit erweiterten Diagnosefähigkeiten sind einige der Trends, die den Markt prägen. Es wird erwartet, dass zukünftige Modelle eine verbesserte Genauigkeit, geringere Energieverluste und eine größere Beständigkeit gegenüber extremen Betriebsbedingungen bieten werden.
Fazit
Drosselscheiben-Durchflussmesser sind seit Jahrzehnten ein verlässliches Instrument zur Messung des Durchflusses von Flüssigkeiten und Gasen in einer Vielzahl von Anwendungen. Ihre Einfachheit, Zuverlässigkeit und Kosteneffizienz machen sie zu einer bevorzugten Wahl für viele Industriezweige. Bei richtiger Auswahl, Installation und Wartung bieten sie genaue und konsistente Ergebnisse. Mit den fortschreitenden technologischen Entwicklungen und dem zunehmenden Bedarf an genauen Messungen können wir in den kommenden Jahren mit weiteren Innovationen und Verbesserungen in diesem Bereich rechnen.
