Explorez le fonctionnement, l’installation et les applications des débitmètres à plaque à orifice, des outils clés pour mesurer les flux fluidiques.

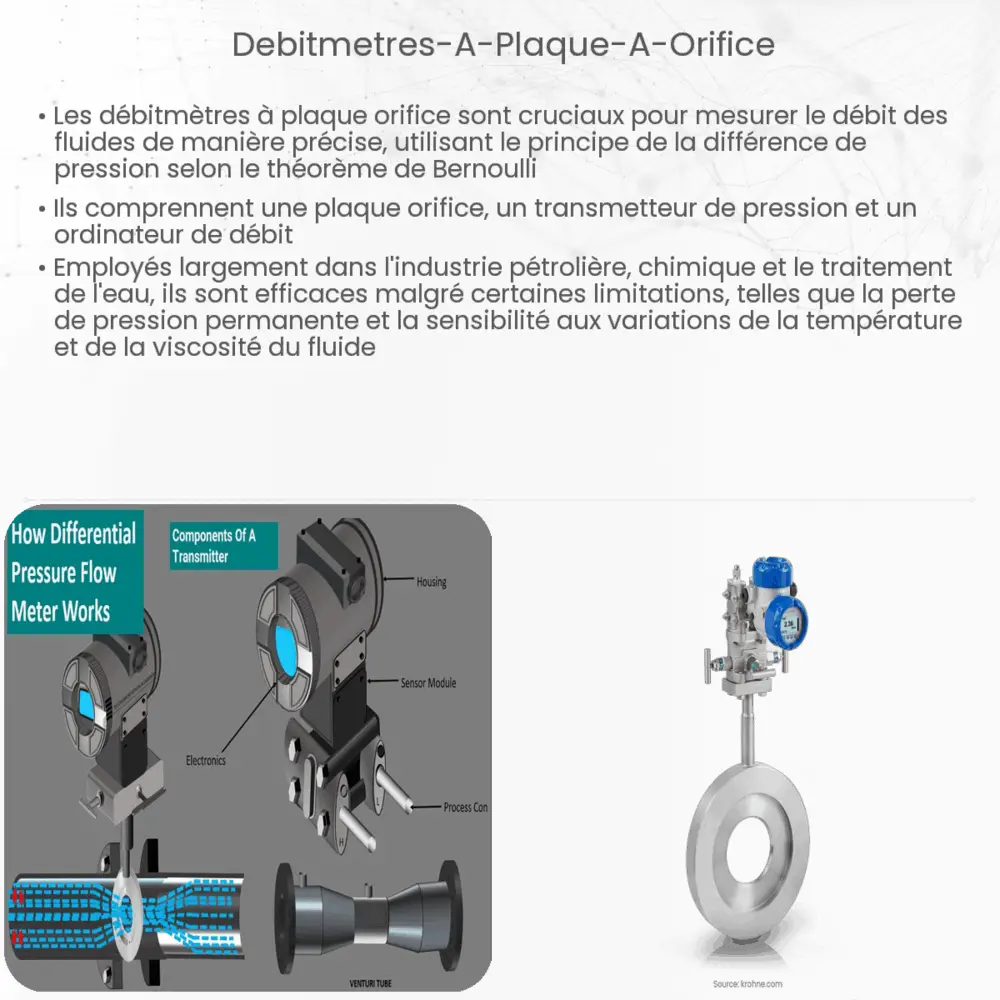

Les Fondamentaux des Débitmètres à Plaque à Orifice
Les débitmètres à plaque à orifice sont des instruments essentiels pour mesurer le débit de fluides dans diverses industries. Employés principalement dans les secteurs pétrochimiques, chimiques et de traitement de l’eau, ces dispositifs offrent une solution fiable et précise pour la surveillance et le contrôle des flux fluidiques.
Principe de Fonctionnement
Le principe de base d’un débitmètre à plaque à orifice repose sur la loi de Bernoulli, qui établit une relation entre la vitesse et la pression d’un fluide en mouvement. L’appareil consiste en une plaque munie d’un orifice central, insérée dans un conduit. Lorsqu’un fluide traverse cet orifice, il subit une chute de pression due à la réduction de la section de passage. Cette différence de pression, mesurée avant et après l’orifice, est directement proportionnelle au débit du fluide.
Conception et Types
La conception des débitmètres à plaque à orifice varie en fonction des applications spécifiques. Les paramètres tels que le diamètre de l’orifice, l’épaisseur de la plaque et le matériau de construction sont choisis en fonction du type de fluide, de la température, de la pression et des exigences de précision. Les débitmètres peuvent être classés en fonction de la forme de l’orifice, qui peut être circulaire, elliptique ou en forme de segment.
Installation et Maintenance
L’installation d’un débitmètre à plaque à orifice doit être effectuée avec soin pour assurer des mesures précises. Il est crucial de respecter l’orientation et la position de la plaque dans le conduit. De plus, une longueur suffisante de conduite droite doit être maintenue avant et après le débitmètre pour éviter les perturbations du flux. La maintenance régulière, incluant le nettoyage et la vérification de l’intégrité de la plaque, est essentielle pour garantir la fiabilité à long terme de l’appareil.
Applications et Avantages
Les débitmètres à plaque à orifice sont largement utilisés pour la mesure des débits de liquides, de gaz et de vapeurs dans diverses applications industrielles. Leur simplicité, leur faible coût d’installation et leur fiabilité en font un choix populaire. Cependant, leur utilisation implique une perte de charge permanente et une sensibilité aux conditions de l’écoulement, des aspects à considérer lors de la sélection d’un débitmètre pour une application spécifique.
Conclusion
Cette première partie a présenté les principes fondamentaux des débitmètres à plaque à orifice, soulignant leur fonctionnement, leur conception, leur installation, leur maintenance et leurs applications. La seconde partie abordera en détail les considérations techniques, les méthodes de calcul du débit et les aspects pratiques de leur utilisation.
Considérations Techniques et Méthodes de Calcul
La précision d’un débitmètre à plaque à orifice dépend de plusieurs facteurs techniques. Parmi ceux-ci, le rapport de l’orifice (le rapport entre le diamètre de l’orifice et celui du conduit) joue un rôle crucial. Un rapport trop élevé peut causer une perte de pression significative, tandis qu’un rapport trop faible réduit la précision de la mesure. Les équations standard utilisées pour calculer le débit sont basées sur la théorie de la mécanique des fluides et tiennent compte de la densité du fluide, de la pression différentielle et de la température.
Impact de la Température et de la Pression
La température et la pression du fluide ont un impact direct sur la mesure de débit. Les variations de température peuvent affecter la densité du fluide, tandis que les changements de pression influencent la vitesse d’écoulement. Il est donc crucial de prendre en compte ces facteurs lors de l’étalonnage du débitmètre et pendant son fonctionnement.
Calibration et Étalonnage
Une calibration régulière est nécessaire pour maintenir la précision des débitmètres à plaque à orifice. Cette opération permet d’ajuster les dispositifs de mesure en fonction des conditions réelles d’écoulement et de compenser les variations dues à l’usure ou aux changements environnementaux. L’étalonnage se fait souvent en comparaison avec des étalons de débit connus ou à l’aide de méthodes de mesure avancées.
Aspects Pratiques de l’Utilisation
Dans la pratique, il est important de considérer les conditions spécifiques de chaque application. Par exemple, dans les industries où les fluides sont corrosifs ou contiennent des particules solides, le choix du matériau de la plaque et la fréquence de maintenance doivent être adaptés. De plus, pour les fluides avec des propriétés d’écoulement complexes, comme les fluides non newtoniens, des ajustements dans la conception et l’opération du débitmètre peuvent être nécessaires.
Conclusion
Les débitmètres à plaque à orifice jouent un rôle vital dans le contrôle et la mesure des flux de fluides dans diverses industries. Leur conception simple, leur coût abordable et leur fiabilité les rendent indispensables pour de nombreuses applications. Cependant, pour assurer des mesures précises et fiables, une compréhension approfondie de leur fonctionnement, une installation soignée, une calibration régulière et une maintenance adaptée sont essentielles. En tenant compte de ces aspects, les débitmètres à plaque à orifice continueront de servir efficacement les besoins industriels en matière de mesure de débit.
