Colpitts-Oszillatoren

Entdecken Sie die Funktionsweise, Anwendungen und Bedeutung des Colpitts-Oszillators in der modernen Elektronik.

Colpitts-Oszillatoren

Grundlagen des Colpitts-Oszillators

Der Colpitts-Oszillator ist eine beliebte Schaltung in der Elektronik, die zur Erzeugung von hochfrequenten Oszillationen verwendet wird. Benannt nach seinem Erfinder Edwin H. Colpitts im Jahr 1918, zeichnet sich dieser Oszillator durch seine Einfachheit und Effizienz in der Erzeugung stabiler Frequenzen aus. Der Colpitts-Oszillator findet Anwendung in Funkgeräten, Signalgeneratoren und in vielen anderen elektronischen Geräten, die eine stabile Frequenzquelle benötigen.

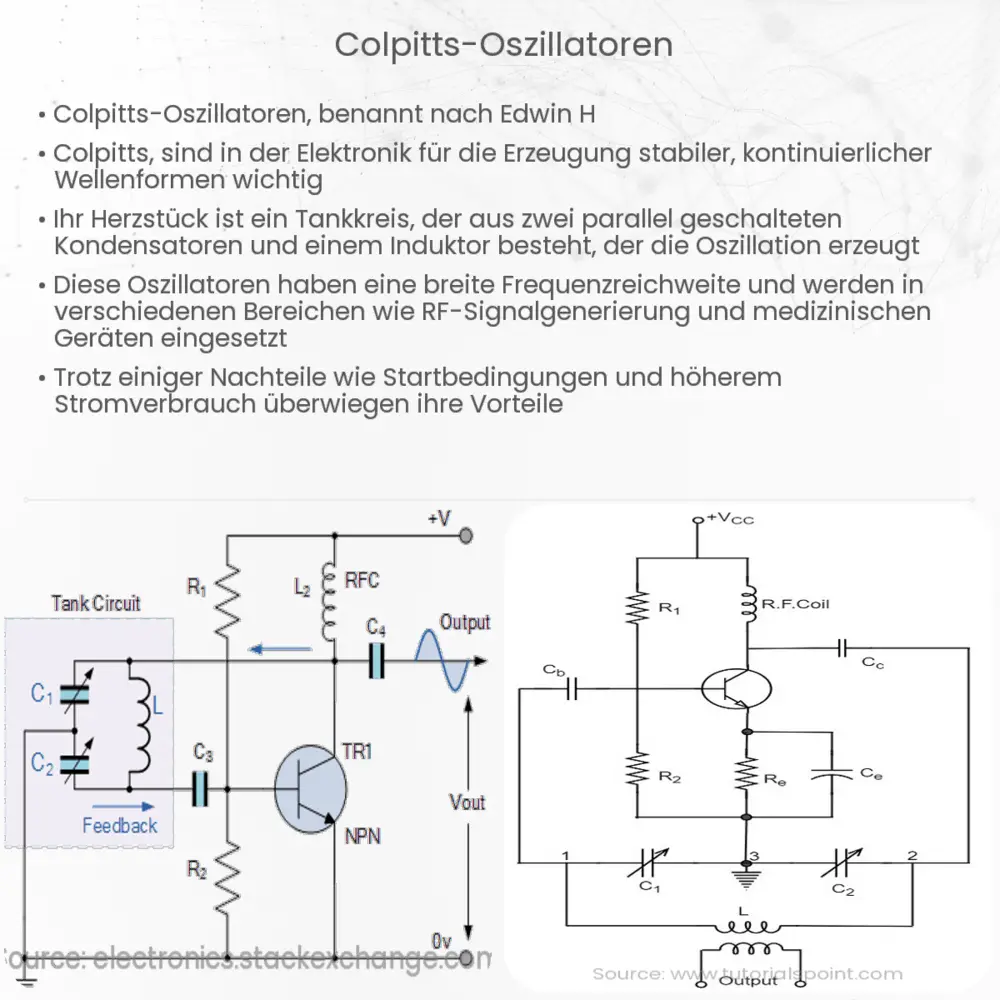

Die Grundstruktur des Colpitts-Oszillators besteht aus einem verstärkenden Bauelement wie einem Bipolartransistor oder einem Feldeffekttransistor und einem LC-Schwingkreis. Der LC-Schwingkreis, das Herzstück des Oszillators, setzt sich aus zwei in Serie geschalteten Kondensatoren und einer Spule zusammen. Diese Konfiguration ist entscheidend für die Frequenz der Oszillationen.

Funktionsweise des Colpitts-Oszillators

Die Arbeitsweise des Colpitts-Oszillators beruht auf dem Prinzip der positiven Rückkopplung. Der Verstärker erzeugt eine Verstärkung des Signals, welches durch den LC-Schwingkreis gefiltert wird. Die Frequenz der Oszillation wird hauptsächlich durch die Werte der Kondensatoren und der Spule im LC-Schwingkreis bestimmt. Die Formel zur Berechnung der Oszillationsfrequenz (f) lautet:

f = 1 / (2π * √(L * Ceff))

Wobei L die Induktivität der Spule und Ceff die effektive Kapazität der beiden Kondensatoren darstellt. Die effektive Kapazität ist durch die Serie der beiden Kondensatoren bestimmt und berechnet sich als:

Ceff = (C1 * C2) / (C1 + C2)

Varianten und Anpassungen

Es gibt verschiedene Varianten des Colpitts-Oszillators, die auf die spezifischen Anforderungen verschiedener Anwendungen zugeschnitten sind. Zum Beispiel können die Kondensatoren und die Spule des LC-Schwingkreises für unterschiedliche Frequenzbereiche angepasst werden. Außerdem kann die Wahl des Verstärkerelements, ob Bipolartransistor oder Feldeffekttransistor, einen erheblichen Einfluss auf die Leistung und die Stabilität des Oszillators haben.

Ein wichtiges Kriterium bei der Gestaltung eines Colpitts-Oszillators ist die Stabilität der Oszillation. Dies kann durch sorgfältige Auswahl und Abstimmung der Komponenten sowie durch Temperaturkompensation erreicht werden, um Schwankungen in der Oszillationsfrequenz aufgrund von Temperaturänderungen zu minimieren.

Anwendungen und Bedeutung in der modernen Elektronik

Colpitts-Oszillatoren spielen eine entscheidende Rolle in der modernen Elektronik. Sie sind in einer Vielzahl von Geräten zu finden, von einfachen AM-Radios bis hin zu komplexen Kommunikationssystemen. Ihre Fähigkeit, stabile und präzise Frequenzen zu erzeugen, macht sie ideal für Anwendungen, bei denen Signalintegrität und Konsistenz von großer Bedeutung sind. In der Funkkommunikation werden sie beispielsweise zur Erzeugung der Trägerfrequenz oder als Teil von Lokaloszillatoren verwendet.

In der Praxis werden Colpitts-Oszillatoren oft in Kombination mit anderen Schaltungselementen eingesetzt, um spezifische Funktionen wie Frequenzmodulation oder -stabilisierung zu erreichen. Ihre Vielseitigkeit ermöglicht es, sie in verschiedenen Schaltungsdesigns anzupassen, was ihre Beliebtheit in der Elektronik weiter erhöht.

Herausforderungen und Lösungen

Obwohl Colpitts-Oszillatoren viele Vorteile bieten, gibt es auch Herausforderungen, insbesondere in Bezug auf Design und Stabilität. Die genaue Abstimmung der Komponenten ist entscheidend, um eine stabile Oszillation zu gewährleisten. Des Weiteren können externe Faktoren wie Temperaturschwankungen oder Spannungsänderungen die Leistung beeinträchtigen. Moderne Designs integrieren daher oft zusätzliche Schaltungen zur Stabilisierung und Temperaturkompensation, um eine konstante Leistung zu gewährleisten.

Fazit

Der Colpitts-Oszillator bleibt auch ein Jahrhundert nach seiner Erfindung ein wesentliches Element in der Elektronik. Seine einfache Konstruktion, gepaart mit der Fähigkeit, stabile und genaue Frequenzen zu erzeugen, macht ihn zu einem unverzichtbaren Werkzeug für Elektronikentwickler. Die fortlaufende Entwicklung und Anpassung an moderne Technologien zeigt, dass der Colpitts-Oszillator auch in Zukunft eine Schlüsselrolle in der Welt der Elektronik spielen wird.
