Introdução e análise detalhada dos Osciladores de Colpitts: funcionamento, características, vantagens e aplicações no mundo da eletrônica moderna.
Osciladores de Colpitts: Uma Introdução
Osciladores são dispositivos eletrônicos que geram uma onda contínua no tempo. Em muitos sistemas eletrônicos, a capacidade de gerar uma onda de frequência específica é essencial. Seja em transmissão de rádio, em relógios ou em instrumentação, os osciladores são fundamentais. Um dos tipos mais populares e amplamente utilizados de osciladores é o Oscilador de Colpitts.
O Que é um Oscilador de Colpitts?
O Oscilador de Colpitts é um tipo de oscilador LC, que usa uma combinação de indutores (L) e capacitores (C) para gerar uma frequência de oscilação. Ele foi inventado no início do século XX pelo engenheiro Edwin H. Colpitts, daí o nome. Ao contrário de outros osciladores LC, o Colpitts utiliza uma configuração específica de capacitores e indutores para alcançar uma estabilidade e qualidade de sinal superiores.
Princípio de Funcionamento

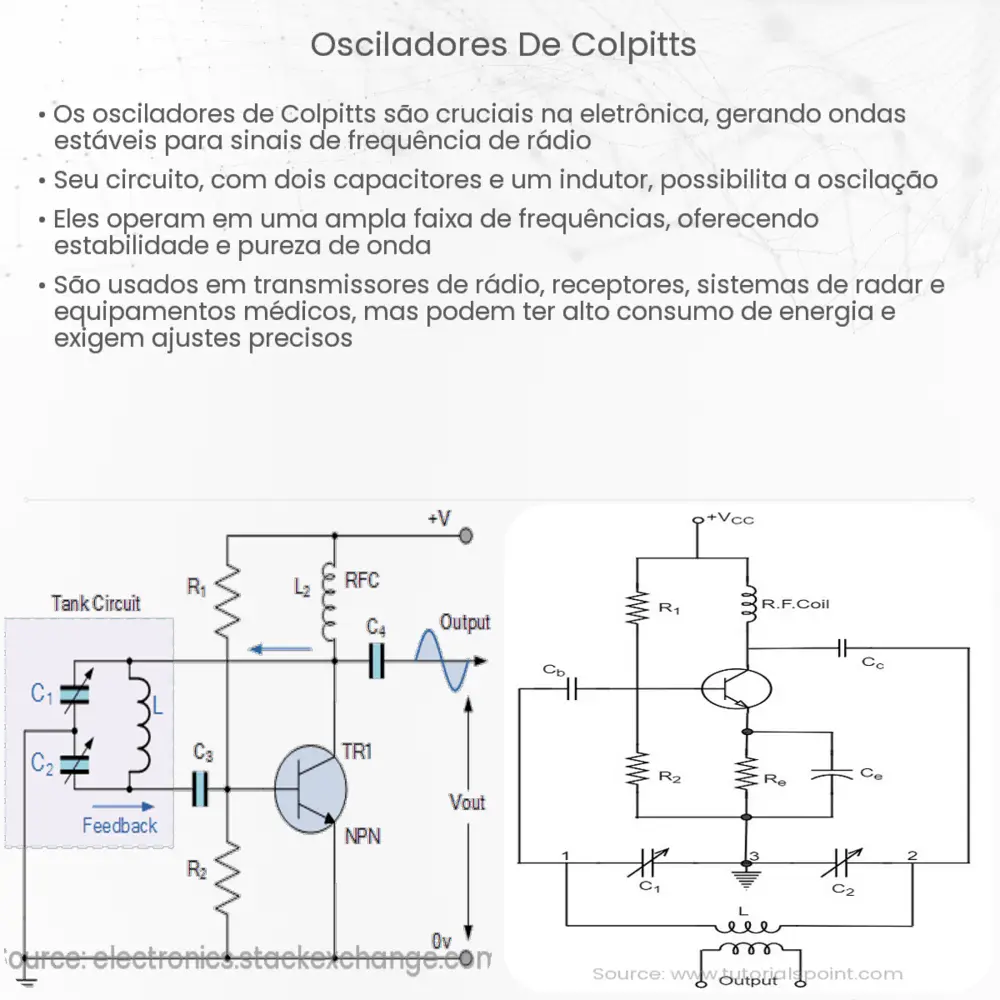

O núcleo do Oscilador de Colpitts consiste em um amplificador e um circuito de realimentação formado por uma rede divisor de tensão composta por dois capacitores em série e um indutor em paralelo. A relação entre os valores desses componentes determina a frequência de oscilação do circuito.
- Amplificador: Geralmente, é usado um transistor (bipolar ou FET) para amplificar o sinal. A realimentação positiva é essencial para a operação do oscilador, e é introduzida através deste amplificador.
- Rede de realimentação: A combinação de dois capacitores e um indutor cria uma fase de mudança que, quando combinada com a do amplificador, resulta em uma realimentação positiva.
Para o oscilador iniciar a oscilação, a realimentação positiva deve ser suficientemente grande para superar as perdas do circuito. Uma vez que o oscilador começa a oscilar, a amplitude do sinal cresce até que seja limitada por algum mecanismo, geralmente a saturação do amplificador.
Características Únicas
Os Osciladores de Colpitts são conhecidos pela sua alta estabilidade de frequência, especialmente quando comparados a outros tipos de osciladores LC. Isso se deve à sua configuração de realimentação única e à capacidade de se auto-regular, mesmo com variações mínimas na alimentação ou na temperatura.
A frequência de oscilação é determinada principalmente pelos valores dos capacitores e do indutor no circuito. Alterar esses valores permite ao projetista ajustar facilmente a frequência desejada.
Em resumo, o Oscilador de Colpitts é uma ferramenta valiosa no mundo da eletrônica, proporcionando uma fonte estável e confiável de frequências para diversas aplicações.
Aplicações dos Osciladores de Colpitts
Devido à sua robustez e estabilidade, os Osciladores de Colpitts têm uma variedade de aplicações:
- Transmissores de rádio: Eles são frequentemente usados em transmissores de FM devido à sua capacidade de gerar frequências estáveis.
- Equipamento de teste eletrônico: A precisão e estabilidade dos Osciladores de Colpitts tornam-nos ideais para instrumentação de laboratório, como geradores de sinal.
- Circuitos de conversão: Eles também são usados em conversores de frequência e moduladores.
Vantagens e Desvantagens
Como qualquer dispositivo eletrônico, o Oscilador de Colpitts possui vantagens e desvantagens:
- Vantagens:
- Alta estabilidade de frequência.
- Facilidade de ajuste de frequência.
- Confiabilidade na geração de ondas senoidais puras.
- Desvantagens:
- Pode necessitar de componentes de alta precisão para frequências muito específicas.
- Em alguns casos, pode ter um custo mais elevado em comparação a outros osciladores.
Conclusão
O Oscilador de Colpitts continua a ser uma escolha popular entre os engenheiros e entusiastas da eletrônica devido à sua robustez e confiabilidade na geração de frequências estáveis. Seu design intuitivo, juntamente com a sua alta performance, o torna indispensável em diversas aplicações eletrônicas. Mesmo com a evolução tecnológica e o surgimento de novos tipos de osciladores, o Colpitts mantém seu lugar como um pilar no mundo da eletrônica. Ao entender suas características e funcionalidades, pode-se aproveitar ao máximo suas capacidades em projetos e inovações futuras.
