Oscillateurs Colpitts

Introduction aux Oscillateurs Colpitts

Les oscillateurs Colpitts, nommés d’après leur inventeur Edwin H. Colpitts en 1918, sont des dispositifs électroniques qui génèrent des oscillations à fréquence constante. Utilisés dans une multitude d’applications, des radios aux instruments de mesure, ces oscillateurs sont appréciés pour leur simplicité de conception et leur performance stable.

Principe de Fonctionnement

L’oscillateur Colpitts utilise un circuit LC (inductance-capacité) pour produire des oscillations. Il est caractérisé par l’utilisation de deux condensateurs en série et une inductance en parallèle avec cette combinaison. La fréquence d’oscillation, déterminée par la combinaison LC, est donnée par la formule :

\[ f = \frac{1}{2\pi\sqrt{LC}} \]

où \( L \) représente l’inductance et \( C \) la capacité équivalente des deux condensateurs en série.

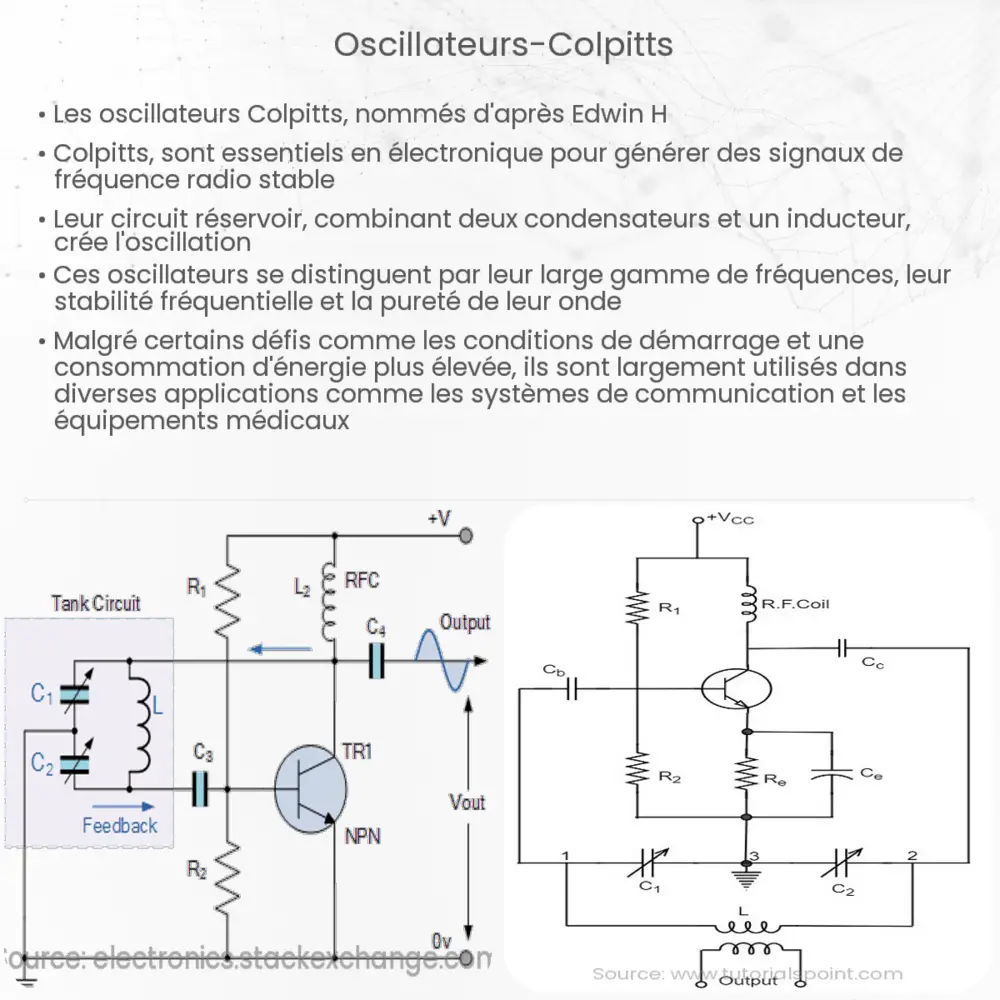

Configuration Typique

Un oscillateur Colpitts typique comprend un transistor ou un tube à vide qui agit comme un élément amplificateur. La rétroaction nécessaire pour maintenir les oscillations est obtenue par le branchement des condensateurs en série. Cette configuration assure une division de tension qui est ensuite redirigée vers l’entrée de l’amplificateur.

Avantages et Applications

  • Stabilité : La fréquence des oscillateurs Colpitts est relativement stable, ce qui les rend utiles dans des applications nécessitant une précision de fréquence.
  • Flexibilité de Conception : Ces oscillateurs peuvent être conçus pour fonctionner sur une large gamme de fréquences, de quelques kHz à plusieurs GHz.
  • Applications Diverses : Ils sont couramment utilisés dans les émetteurs radio, les générateurs de signaux et les circuits de synchronisation.

En résumé, l’oscillateur Colpitts est un outil essentiel dans l’arsenal de l’électronicien, offrant à la fois simplicité et performance. Sa capacité à générer des fréquences stables et précises le rend indispensable dans de nombreux domaines de l’électronique.

Variantes et Optimisations

Il existe plusieurs variantes de l’oscillateur Colpitts, chacune adaptée à des besoins spécifiques. Par exemple, la version à transistor bipolaire est privilégiée pour sa simplicité et son coût réduit, tandis que la version à transistor à effet de champ (FET) offre une meilleure stabilité thermique et un bruit réduit.

Des optimisations sont également possibles pour améliorer la performance des oscillateurs Colpitts. L’ajout d’un circuit de stabilisation de la tension ou d’un contrôle automatique de gain peut augmenter la stabilité de la fréquence. De plus, le choix des composants, notamment la qualité des condensateurs et de l’inductance, joue un rôle crucial dans la précision et la fiabilité de l’oscillateur.

Considérations Pratiques

Lors de la conception d’un oscillateur Colpitts, plusieurs facteurs doivent être pris en compte :

  • Choix des Composants : Les composants doivent être sélectionnés en fonction de la fréquence désirée et de la stabilité requise. Des composants de haute qualité peuvent réduire les variations de fréquence dues à des facteurs environnementaux.
  • Alimentation : Une alimentation stable et propre est essentielle pour éviter les fluctuations de fréquence et maintenir une performance constante.
  • Conception du Circuit : La disposition des composants sur le circuit imprimé peut affecter les performances. Il est important de minimiser les interférences et les pertes de signal.

Conclusion

En conclusion, l’oscillateur Colpitts est un composant fondamental en électronique, offrant une solution efficace et fiable pour la génération de signaux à fréquence constante. Sa polyvalence et sa simplicité de conception le rendent approprié pour une vaste gamme d’applications, de la radiocommunication aux équipements de test et mesure. Comprendre ses principes de fonctionnement, ses variantes, ainsi que les meilleures pratiques de conception et d’optimisation, est essentiel pour tout ingénieur ou technicien travaillant dans le domaine de l’électronique. Avec son rôle central dans de nombreux dispositifs électroniques, l’oscillateur Colpitts continuera d’être un élément clé dans l’avancement de la technologie moderne.
