Entdecken Sie die Funktionsweise, Anwendung und Vorteile des Bourdon-Rohr-Drucksensors, einem zuverlässigen Instrument für die Industrie.
Was ist ein Bourdon-Rohr-Drucksensor?
Ein Bourdon-Rohr-Drucksensor ist ein mechanisches Messinstrument, das zur Messung von Druck in Flüssigkeiten und Gasen verwendet wird. Benannt nach seinem Erfinder Eugène Bourdon, nutzt das Gerät ein gebogenes Rohr, das sich unter Druck ändert. Diese Änderung wird dann in eine mechanische Bewegung umgesetzt, um den Druck zu messen.
Funktionsweise des Bourdon-Rohr-Drucksensors

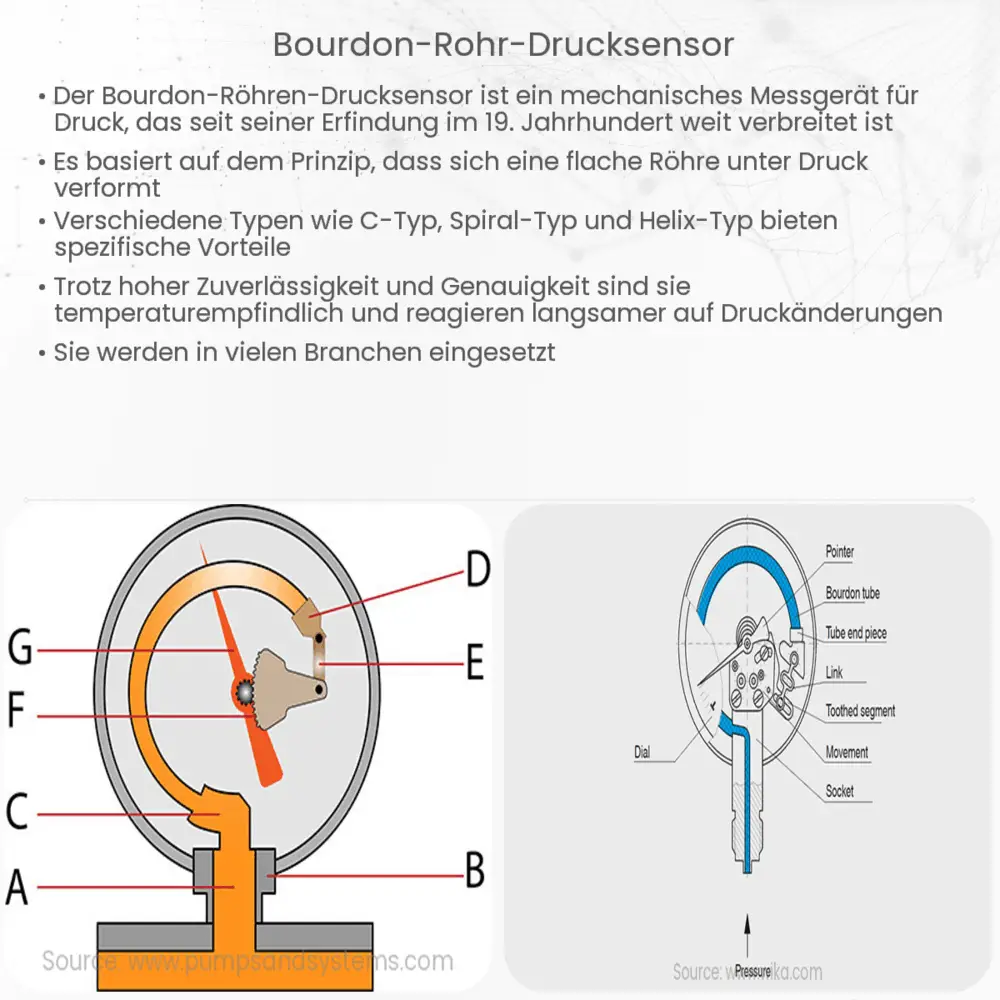

Das Herzstück des Bourdon-Rohr-Drucksensors ist das Bourdon-Rohr, ein gebogenes, elastisches Rohr, das sich bei Druckänderungen ausdehnt oder zusammenzieht. Wenn der Innendruck im Rohr steigt, versucht das Rohr, sich zu strecken und gerader zu werden. Bei einer Druckminderung kehrt es in seine ursprüngliche Form zurück. Diese Bewegungen werden über einen Hebelmechanismus auf ein Zeigerwerk übertragen, das den Druck auf einer Skala anzeigt.
Anwendungsbereiche
Bourdon-Rohr-Drucksensoren finden in verschiedenen Industriebereichen Anwendung, wie in der Heizungs-, Lüftungs- und Klimaanlagentechnik, in der Prozessindustrie, sowie in hydraulischen und pneumatischen Systemen. Sie sind besonders nützlich in Umgebungen, wo es auf hohe Genauigkeit und Zuverlässigkeit ankommt.
Vorteile des Bourdon-Rohr-Drucksensors
- Einfachheit: Das Gerät ist einfach in der Konstruktion und leicht zu verstehen.
- Zuverlässigkeit: Es bietet eine hohe Zuverlässigkeit und Langlebigkeit.
- Genauigkeit: Bourdon-Rohr-Drucksensoren sind für ihre Genauigkeit bekannt.
- Verschiedene Messbereiche: Sie können für ein breites Spektrum an Druckbereichen konstruiert werden.
Technische Spezifikationen
Die technischen Spezifikationen eines Bourdon-Rohr-Drucksensors können variieren, abhängig von Hersteller und Modell. Wichtige Parameter sind der Messbereich, die Genauigkeit, die Materialien, aus denen das Gerät und das Bourdon-Rohr gefertigt sind, und die Art der Druckanschlüsse. Oft sind diese Sensoren für den Einsatz in rauen Umgebungen konzipiert, was sie besonders widerstandsfähig gegenüber physikalischen Einflüssen macht.
Wartung und Lebensdauer
Die Wartung eines Bourdon-Rohr-Drucksensors ist minimal, was zu seiner Beliebtheit in vielen Industrien beiträgt. Regelmäßige Überprüfungen und Kalibrierungen stellen sicher, dass das Gerät präzise Messungen liefert. Die Lebensdauer hängt von den Einsatzbedingungen ab, wie der Art des Mediums, Druckschwankungen und Umgebungseinflüssen. Eine sachgemäße Handhabung und Wartung können die Lebensdauer erheblich verlängern.
Vergleich mit anderen Drucksensoren
Im Vergleich zu anderen Drucksensortechnologien wie piezoelektrischen oder kapazitiven Sensoren, zeichnen sich Bourdon-Rohr-Drucksensoren durch ihre Robustheit und einfache Handhabung aus. Sie benötigen keine externe Stromversorgung und sind daher in Umgebungen ohne Stromanschluss einsetzbar. Ihre mechanische Natur macht sie weniger empfindlich gegenüber elektromagnetischen Störungen.
Herausforderungen und Einschränkungen
Obwohl Bourdon-Rohr-Drucksensoren viele Vorteile bieten, haben sie auch einige Einschränkungen. Sie sind nicht ideal für Anwendungen, die eine sehr schnelle Reaktion oder Messungen bei sehr niedrigen Drücken erfordern. Zudem können Vibrationen und extrem hohe Temperaturen die Messgenauigkeit beeinträchtigen.
Zukunftsaussichten
Die Technologie der Bourdon-Rohr-Drucksensoren entwickelt sich weiter, um genauere Messungen und eine höhere Beständigkeit gegenüber extremen Bedingungen zu ermöglichen. Mit der Integration von digitalen Schnittstellen und IoT-Technologien eröffnen sich neue Anwendungsmöglichkeiten, wodurch diese klassische Technologie auch in Zukunft eine wichtige Rolle spielen wird.
Fazit
Der Bourdon-Rohr-Drucksensor ist ein bewährtes, zuverlässiges Instrument zur Druckmessung in verschiedenen industriellen Anwendungen. Seine Einfachheit, Genauigkeit und Robustheit machen ihn zu einer bevorzugten Wahl in vielen Bereichen. Trotz einiger Einschränkungen bleibt er aufgrund seiner Anpassungsfähigkeit und stetigen Weiterentwicklung ein wichtiger Bestandteil in der Welt der Druckmesstechnik. Die zukünftige Integration von digitalen Technologien verspricht, seine Funktionalität und Anwendbarkeit weiter zu erweitern, und seine Relevanz in einer immer stärker vernetzten industriellen Landschaft zu sichern.
