Explore o funcionamento, aplicações e vantagens do sensor de pressão de tubo Bourdon, uma ferramenta essencial na instrumentação industrial.
O que é um Sensor de Pressão de Tubo Bourdon?
O sensor de pressão de tubo Bourdon é um dos dispositivos mais tradicionais e amplamente utilizados para a medição de pressão em diversas aplicações industriais. A simplicidade de sua construção e a sua robustez o tornam uma escolha confiável para muitos profissionais da área.
Como funciona o Tubo Bourdon?
O princípio básico por trás do tubo Bourdon envolve a deformação de um tubo curvo, geralmente feito de metal, sob a influência da pressão. Quando a pressão do fluido (líquido ou gás) é aplicada ao interior do tubo, este tenta se desenrolar ou endireitar. A magnitude dessa deformação ou movimento do tubo é proporcional à pressão aplicada.

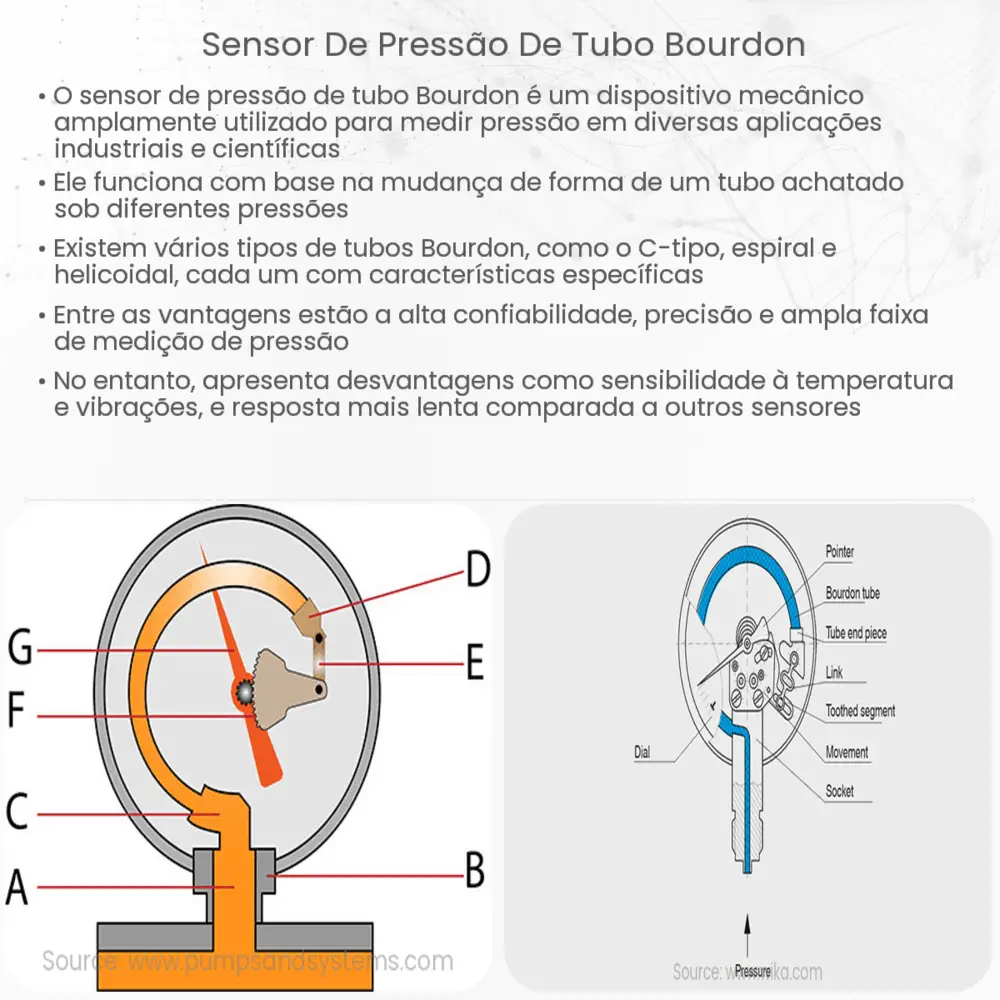

Componentes principais
- Tubo Bourdon: É um tubo em forma de C ou espiral, geralmente feito de bronze, aço inoxidável ou outros metais. O tubo é selado em uma extremidade e aberto na outra, onde a pressão é aplicada.
- Mecanismo de Transmissão: Transforma o movimento ou deformação do tubo em um sinal legível, muitas vezes usando alavancas, engrenagens e um ponteiro em um mostrador.
- Mostrador: É a interface visível que indica a pressão medida. Geralmente, é uma escala circular com um ponteiro que se move de acordo com a pressão.
Variações do Tubo Bourdon
Existem diversas variações do design do tubo Bourdon, adequadas para diferentes faixas de pressão e aplicações específicas:
- Tubo em forma de C: Adequado para baixas a médias pressões. É o design mais comum e é frequentemente usado em manômetros padrão.
- Tubo espiral: Usado para faixas de pressão mais altas, pois oferece mais voltas e, portanto, uma maior área de superfície para deformação.
- Tubo helicoidal: Este design é adequado para pressões muito altas. É semelhante ao tubo espiral, mas é enrolado em torno de um eixo central.
Independentemente do design específico, o princípio de operação do tubo Bourdon permanece o mesmo: a pressão interna causa uma deformação no tubo, que é então traduzida em uma leitura visível no mostrador.
Aplicações do Tubo Bourdon
Devido à sua confiabilidade e versatilidade, o tubo Bourdon é utilizado em uma ampla gama de indústrias, incluindo petróleo, gás, energia, química, entre outras. Eles são frequentemente encontrados em manômetros, transdutores de pressão e instrumentos de teste.
Vantagens e Desvantagens
O sensor de pressão de tubo Bourdon oferece uma série de vantagens, mas, como qualquer instrumento, também possui suas limitações.
- Vantagens:
- Confiabilidade: Com poucas peças móveis, os sensores de tubo Bourdon tendem a ter uma longa vida útil e podem operar por anos sem necessidade de manutenção.
- Simplicidade: O design básico e direto torna-os fáceis de ler e interpretar.
- Ampla faixa de pressão: Dependendo do design específico, eles podem medir desde muito baixas até altíssimas pressões.
- Desvantagens:
- Resposta dinâmica limitada: Não são ideais para medições onde a pressão muda rapidamente.
- Sensibilidade à temperatura: As mudanças de temperatura podem afetar a leitura, especialmente se o instrumento não for devidamente calibrado.
Considerações finais
O sensor de pressão de tubo Bourdon é uma peça fundamental na história e no desenvolvimento da instrumentação industrial. Sua durabilidade e simplicidade têm permitido que ele permaneça em uso por mais de um século, mesmo com o surgimento de tecnologias mais avançadas.
Contudo, ao selecionar um sensor de pressão para uma aplicação específica, é importante considerar não apenas as vantagens, mas também as limitações do dispositivo. Assim, é possível garantir que o instrumento escolhido seja o mais adequado para a tarefa em questão.
Conclusão
O tubo Bourdon representa uma das abordagens mais tradicionais e confiáveis para a medição de pressão. Sua simplicidade de design e capacidade de fornecer leituras precisas em uma ampla gama de condições o tornam uma escolha popular em muitas indústrias. No entanto, assim como qualquer ferramenta ou equipamento, é essencial entender suas características, vantagens e desvantagens para garantir sua aplicação correta e eficaz.
