Le Capteur de Pression à Tube de Bourdon : Fonctionnement et Applications
Le capteur de pression à tube de Bourdon est un dispositif essentiel dans le monde industriel pour la mesure de la pression. Inventé par Eugène Bourdon en 1849, ce capteur se caractérise par sa simplicité, sa robustesse et sa précision. Dans cet article, nous allons explorer le fonctionnement et les applications variées de ce type de capteur.
Principes de Fonctionnement

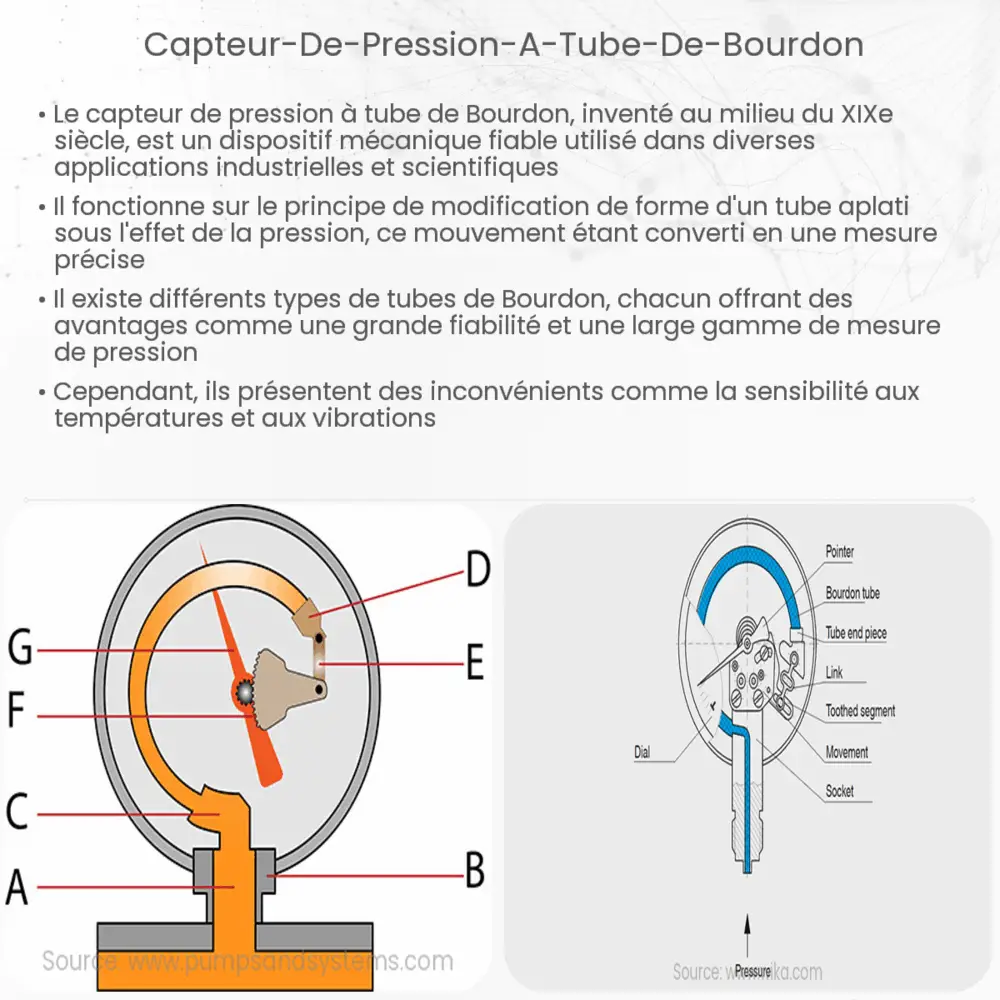

Le cœur du capteur de pression à tube de Bourdon est un tube en forme de C, enroulé ou spiralé, fabriqué en matériaux élastiques comme l’acier inoxydable. Lorsque la pression interne du fluide augmente, le tube tend à se dérouler, ce mouvement étant proportionnel à la pression appliquée. À l’opposé, une diminution de la pression entraîne le resserrement du tube. Ce mouvement mécanique est ensuite converti en un signal électrique ou en une indication sur un cadran, permettant ainsi la lecture de la pression.
Applications Industrielles
Le capteur de pression à tube de Bourdon trouve son utilité dans de nombreux secteurs industriels. Parmi les plus courants, on peut citer :
- Le secteur pétrolier et gazier : pour la surveillance des pipelines et des réservoirs.
- Les systèmes hydrauliques : pour mesurer la pression dans les circuits de fluides.
- Les chaudières et systèmes de chauffage : pour contrôler la pression de la vapeur.
En raison de sa fiabilité et de sa capacité à fonctionner dans des environnements extrêmes, ce type de capteur est très prisé dans les applications nécessitant une grande précision de mesure.
Avantages et Limitations
Les principaux avantages du capteur de pression à tube de Bourdon incluent :
- Résistance à des conditions difficiles : Ils peuvent fonctionner dans des environnements à hautes températures et sous de fortes pressions.
- Précision : Ils fournissent des mesures précises, essentielles dans les processus industriels critiques.
- Facilité de lecture : Leur conception permet une lecture directe et facile de la pression.
Cependant, ils présentent aussi certaines limitations :
- Sensibilité aux vibrations : Les tubes de Bourdon peuvent être affectés par les vibrations, impactant la précision des mesures.
- Limitation de la plage de mesure : Ils sont moins adaptés pour des mesures de très basses pressions.
Dans la prochaine partie, nous examinerons plus en détail les caractéristiques techniques et les considérations de sélection de ces capteurs.
Caractéristiques Techniques et Critères de Sélection
Quand il s’agit de choisir un capteur de pression à tube de Bourdon, plusieurs caractéristiques techniques doivent être prises en compte :
- Plage de mesure : Il est crucial de sélectionner un capteur dont la plage de mesure correspond à l’application visée. Les tubes de Bourdon sont généralement plus adaptés pour des pressions moyennes à élevées.
- Matériel : Le matériau du tube (acier inoxydable, laiton, etc.) doit être choisi en fonction de la compatibilité avec le fluide mesuré et les conditions environnementales.
- Precision : La précision nécessaire pour l’application doit correspondre aux spécifications du capteur.
Outre ces critères, la facilité d’installation et de maintenance sont également des facteurs importants.
Intégration avec les Technologies Modernes
Avec l’avènement de l’Internet des Objets (IoT) et de l’automatisation industrielle, les capteurs de pression à tube de Bourdon ont également évolué. Ils peuvent désormais être équipés de capteurs électroniques et de systèmes de transmission sans fil, permettant une intégration facile avec les systèmes de contrôle modernes. Cette modernisation offre une meilleure collecte de données, une surveillance à distance et une maintenance prédictive.
Conclusion
Le capteur de pression à tube de Bourdon reste un outil incontournable dans l’industrie, alliant robustesse, précision et polyvalence. Malgré l’émergence de technologies plus modernes, son principe simple et efficace continue de le rendre pertinent dans de nombreuses applications industrielles. En tenant compte des critères de sélection appropriés et en exploitant les avancées technologiques, les capteurs de pression à tube de Bourdon peuvent offrir des solutions fiables et efficaces pour la surveillance de la pression dans divers secteurs industriels. Ainsi, ils demeurent un choix privilégié pour les ingénieurs et les techniciens cherchant des solutions de mesure de pression éprouvées et fiables.
