Dieser Artikel erklärt die bidirektionale Diode, ihre Funktionsweise, technische Aspekte und Anwendungsbereiche zum Schutz elektronischer Systeme.

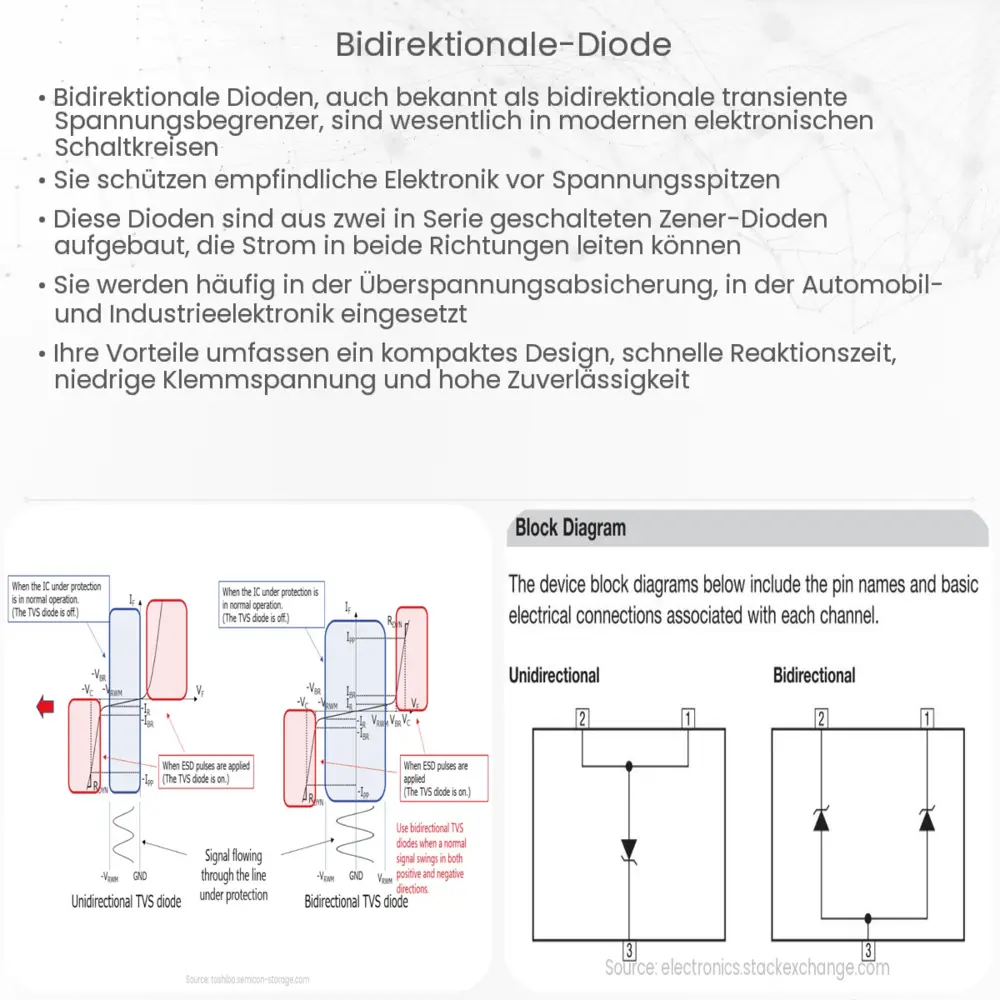

Was ist eine bidirektionale Diode?
Die bidirektionale Diode ist ein elektronisches Bauteil, das in der Lage ist, den Strom in beiden Richtungen durchzulassen, aber erst, wenn eine bestimmte Spannungsschwelle erreicht ist. Im Gegensatz zu herkömmlichen Dioden, die nur in einer Richtung leitfähig sind und den Strom in der entgegengesetzten Richtung blockieren, ermöglicht die bidirektionale Diode einen kontrollierten Durchlass in beiden Richtungen.
Funktionsweise der bidirektionalen Diode
Die bidirektionale Diode besteht in der Regel aus zwei Zener-Dioden oder Lawinen-Dioden, die in entgegengesetzten Richtungen in Reihe geschaltet sind. Dies bedeutet, dass jede Diode den Strom in einer bestimmten Richtung durchlässt, sobald die Spannung über einem bestimmten Wert liegt. Der Hauptvorteil dieses Aufbaus ist die Fähigkeit, überschüssige Spannung in beide Richtungen zu begrenzen und somit empfindliche elektronische Bauteile vor Spannungsspitzen oder Transienten zu schützen.
- Spannungsbegrenzung: Wenn die an die Diode angelegte Spannung die spezifizierte Durchbruchsspannung einer der internen Zener-Dioden übersteigt, beginnt sie zu leiten und verhindert somit eine weitere Spannungserhöhung.
- Stromfluss: Sobald die Durchbruchsspannung erreicht ist, fließt der Strom durch die Diode. Bei einer positiven Spannung wird die in Vorwärtsrichtung angeordnete Zener-Diode leitend und bei einer negativen Spannung die in Rückwärtsrichtung angeordnete Diode.
Anwendungsgebiete der bidirektionalen Diode
Die bidirektionale Diode findet vor allem in Schutzschaltungen Anwendung. Ihre Hauptaufgabe ist es, empfindliche elektronische Bauteile vor Überspannungen zu schützen, die durch Blitzschläge, Schaltvorgänge oder andere plötzliche Ereignisse entstehen können. Einige der häufigsten Anwendungsgebiete sind:
- Schutz von Kommunikationsleitungen und Datenleitungen
- Überspannungsschutz in Stromversorgungssystemen
- Verwendung in Automobil-Elektronik zur Absorption von Spannungsspitzen
Die Fähigkeit, Spannungsspitzen in beiden Richtungen effektiv zu begrenzen, macht die bidirektionale Diode zu einem unverzichtbaren Bestandteil vieler moderner Elektroniksysteme. In der nächsten Sektion werden wir detaillierter auf die technischen Aspekte und die verschiedenen Arten von bidirektionalen Dioden eingehen.
Technische Aspekte der bidirektionalen Diode
Beim Design und der Auswahl einer bidirektionalen Diode sind verschiedene technische Aspekte zu berücksichtigen:
- Durchbruchsspannung: Dies ist die Spannung, bei der die Diode zu leiten beginnt. Sie sollte sorgfältig in Bezug auf die zu schützenden Komponenten gewählt werden.
- Strombelastbarkeit: Dies bezieht sich auf den maximalen Strom, den die Diode ohne Schaden leiten kann. Es ist wichtig, eine Diode zu wählen, die den zu erwartenden Überspannungsströmen standhält.
- Ansprechzeit: Dies ist die Zeit, die die Diode benötigt, um auf eine Überspannung zu reagieren und zu leiten. Eine schnellere Ansprechzeit bedeutet einen effektiveren Schutz.
- Leistungsfähigkeit: Diese bezeichnet die maximale Energiemenge, die die Diode absorbieren kann, ohne beschädigt zu werden.
Arten von bidirektionalen Dioden
Es gibt verschiedene Typen von bidirektionalen Dioden, die für unterschiedliche Anwendungen und in unterschiedlichen Technologien entwickelt wurden:
- Transient Voltage Suppressor (TVS) Dioden: Diese sind speziell entwickelt worden, um empfindliche Halbleiter vor Überspannungen zu schützen. Sie haben eine schnelle Ansprechzeit und eine hohe Leistungsfähigkeit.
- Varistoren: Obwohl sie nicht direkt Dioden sind, funktionieren Varistoren in ähnlicher Weise durch Änderung ihres Widerstandes bei Überspannung.
- Silizium-Avalanche-Dioden (SAD): Diese Dioden nutzen das Lawinendurchbruch-Phänomen, um Überspannungen zu schützen. Sie bieten eine sehr präzise Durchbruchsspannung und eine schnelle Ansprechzeit.
Fazit
Bidirektionale Dioden sind essentielle Komponenten in vielen elektronischen Systemen und bieten einen wirksamen Schutz vor Überspannungen. Durch ihre Fähigkeit, in beiden Richtungen zu leiten und dabei die Spannung effektiv zu begrenzen, sind sie ideal zur Verhinderung von Schäden durch unerwartete Spannungsspitzen. Bei der Auswahl einer bidirektionalen Diode sollte jedoch auf ihre technischen Eigenschaften und die spezifischen Anforderungen der Anwendung geachtet werden, um optimalen Schutz zu gewährleisten.
