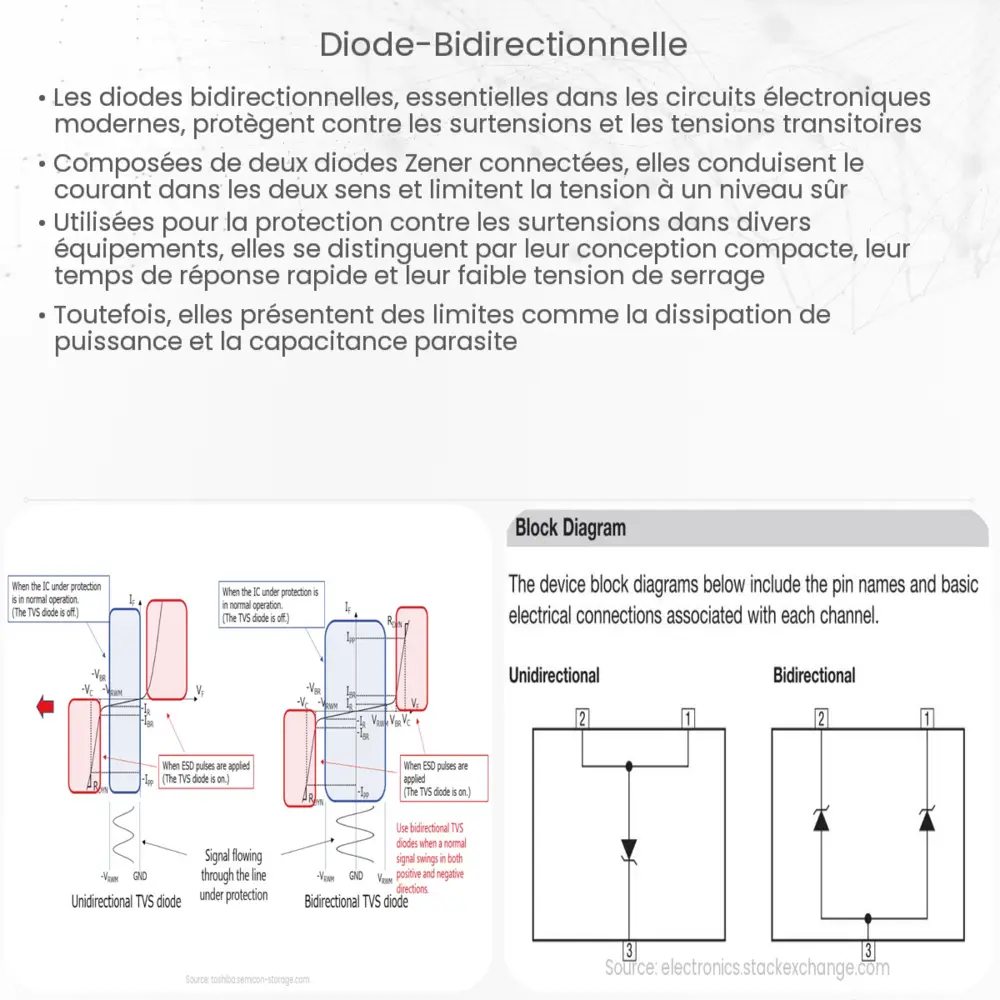

Qu’est-ce qu’une Diode Bidirectionnelle?
Une diode bidirectionnelle est un composant électronique qui permet le passage du courant dans les deux sens, contrairement aux diodes classiques qui ne conduisent le courant que dans un seul sens. Ce type de diode est particulièrement utile dans les applications nécessitant une protection contre les surtensions ou les inversions de polarité. Les diodes bidirectionnelles sont souvent utilisées dans des circuits de protection des équipements électroniques sensibles.
Comment Fonctionne une Diode Bidirectionnelle?
La diode bidirectionnelle est conçue pour conduire le courant dès que la tension à ses bornes dépasse un certain seuil, appelé tension de claquage. Lorsque la tension est inférieure à ce seuil, la diode reste non conductrice, bloquant ainsi le passage du courant. En revanche, dès que la tension dépasse ce seuil, que ce soit dans un sens ou dans l’autre, la diode devient conductrice, permettant ainsi le passage du courant.
Applications Principales
Les diodes bidirectionnelles sont largement utilisées pour protéger les circuits contre les surtensions transitoires. Elles sont particulièrement utiles dans :
- Les systèmes de protection contre les surtensions électriques, notamment pour sécuriser les équipements électroniques contre les dommages dus aux pics de tension.
- Les circuits de redressement, où elles permettent de convertir l’alternatif en continu tout en offrant une protection contre les inversions de polarité accidentelles.
- Les applications de télécommunication, pour protéger les circuits sensibles contre les surtensions pouvant être induites par la foudre ou d’autres phénomènes électromagnétiques.
Avantages des Diodes Bidirectionnelles
Les diodes bidirectionnelles présentent plusieurs avantages :
- Protection efficace: Elles offrent une protection fiable contre les surtensions, minimisant ainsi le risque de dommages aux composants électroniques.
- Polyvalence: Leur capacité à conduire le courant dans les deux sens les rend idéales pour de nombreuses applications électroniques.
- Compacité: Leur petite taille permet une intégration facile dans divers circuits électroniques.
Ces caractéristiques font des diodes bidirectionnelles des composants essentiels dans la conception de circuits électroniques modernes, offrant à la fois sécurité et efficacité.
Types de Diodes Bidirectionnelles
Il existe plusieurs types de diodes bidirectionnelles, chacune adaptée à des applications spécifiques. Les plus courantes sont :
- Diodes Zener: Utilisées pour la régulation de tension, ces diodes peuvent conduire dans les deux sens lorsque la tension dépasse un certain seuil.
- Diodes TVS (Transient Voltage Suppressor): Conçues pour protéger contre les surtensions transitoires extrêmes, ces diodes sont idéales pour les environnements soumis à des pics de tension élevés.
Choisir la Bonne Diode Bidirectionnelle
Pour sélectionner une diode bidirectionnelle adaptée, il faut considérer plusieurs paramètres :
- Tension de claquage: La tension à laquelle la diode commence à conduire le courant.
- Courant maximal: La capacité de la diode à supporter un courant élevé sans être endommagée.
- Dimensions et format: Important pour l’intégration dans des circuits de tailles différentes.
Ces critères doivent être alignés avec les besoins spécifiques du circuit dans lequel la diode sera intégrée.
Installation et Précautions d’Usage
L’installation d’une diode bidirectionnelle nécessite une attention particulière. Il est important de respecter l’orientation de la diode dans le circuit et de vérifier sa compatibilité avec les autres composants. De plus, une manipulation soigneuse est requise pour éviter tout dommage dû à l’électricité statique ou à la surchauffe lors de la soudure.
Conclusion
Les diodes bidirectionnelles jouent un rôle crucial dans la protection des circuits électroniques. Leur capacité à conduire le courant dans les deux sens les rend indispensables dans de nombreuses applications, notamment pour la protection contre les surtensions. Lors de la sélection d’une diode bidirectionnelle, il est essentiel de tenir compte des spécifications techniques et des conditions d’utilisation du circuit. En intégrant correctement ces composants, les concepteurs peuvent assurer une protection efficace et fiable des équipements électroniques, contribuant ainsi à leur durabilité et à leur performance optimale.
