Diodo Bidirecional: Conceito e Aplicações
O diodo é um componente eletrônico fundamental utilizado em muitos dispositivos eletrônicos modernos. Por sua vez, o diodo bidirecional é uma variação que permite a passagem de corrente em ambas as direções, tornando-se útil em diversas aplicações.
O que é um Diodo?
Antes de mergulharmos no conceito de diodo bidirecional, é vital entender o que é um diodo básico. Em termos simples, um diodo é um componente eletrônico que permite a passagem de corrente elétrica apenas em uma direção. Ele possui dois terminais: o anodo e o catodo. Sob circunstâncias normais, a corrente flui do anodo para o catodo.
Características do Diodo Bidirecional
O diodo bidirecional, como o nome sugere, é projetado para permitir a condução de corrente em ambas as direções. Isto é, a corrente pode fluir tanto do anodo para o catodo quanto do catodo para o anodo, dependendo das condições. Este comportamento bidirecional é frequentemente empregado em aplicações específicas, onde há necessidade de controle da corrente em dois sentidos.
- Condução em duas direções: A característica principal de um diodo bidirecional é sua capacidade de conduzir corrente nos dois sentidos.
- Limitação de Tensão: Muitos diodos bidirecionais são usados para limitar a tensão. Isto é, quando a tensão atinge um certo limiar, o diodo começa a conduzir, protegendo outros componentes do circuito de sobretensões.
- Proteção de circuitos: Devido à sua capacidade de limitar a tensão, muitos diodos bidirecionais são empregados como componentes de proteção em circuitos eletrônicos.
Aplicações do Diodo Bidirecional
Devido às suas características únicas, os diodos bidirecionais encontram aplicações em diversas áreas da eletrônica:
- Proteção contra surtos de tensão, frequentemente usados em dispositivos sensíveis para protegê-los de danos devido a picos de tensão.
- Em sistemas de comunicação, onde a informação precisa ser transmitida em ambas as direções sem interferência.
- Em retificadores, onde é necessário converter corrente alternada (CA) em corrente contínua (CC) e vice-versa.
Estas são apenas algumas das muitas aplicações em que os diodos bidirecionais podem ser utilizados. A sua versatilidade e funcionalidade tornam-nos uma escolha popular em diversos campos da eletrônica.
Como funcionam os Diodos Bidirecionais?

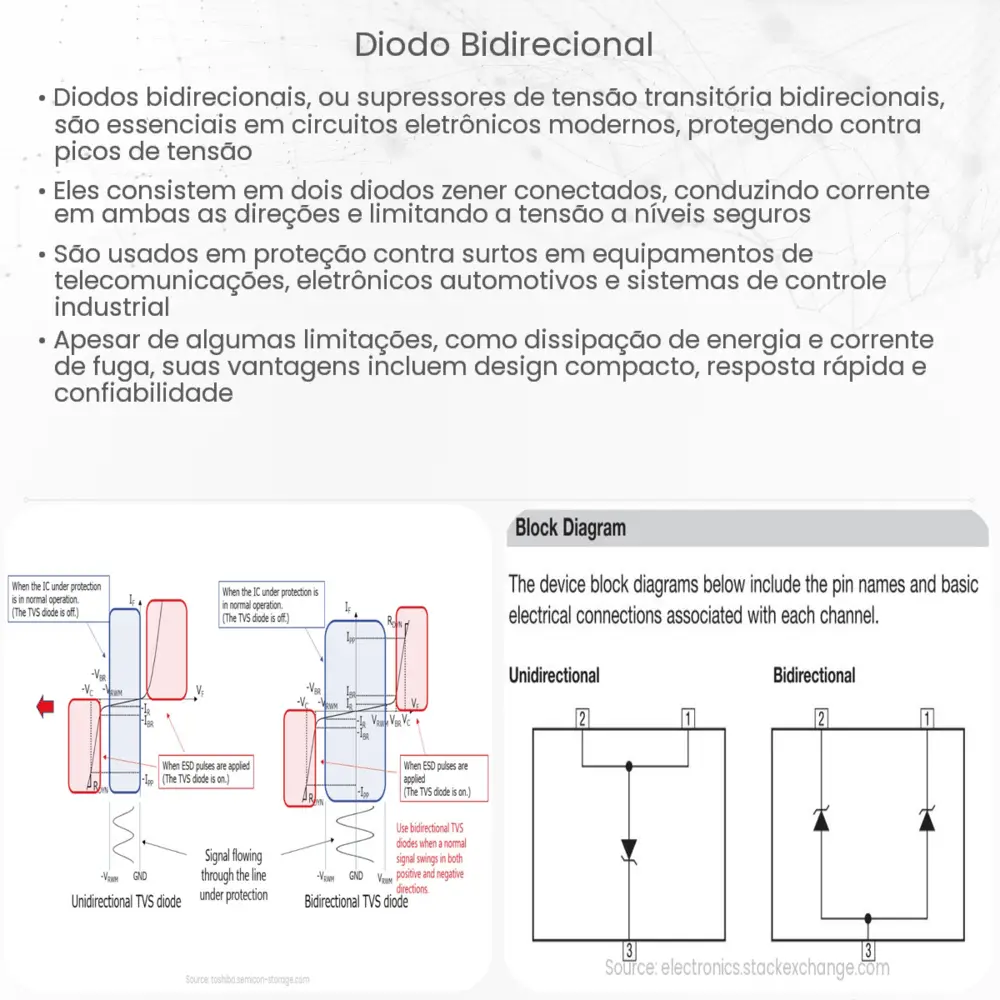

Na essência, um diodo bidirecional não é apenas um único diodo, mas dois diodos posicionados de ponta a ponta em um único pacote. Quando a tensão em um sentido excede um certo limiar, um dos diodos começa a conduzir. Quando a tensão é aplicada na direção oposta e ultrapassa um segundo limiar, o outro diodo começa a conduzir. Este design permite que o componente controle a corrente em ambas as direções, tornando-o extremamente útil em aplicações que requerem tal funcionalidade.
Vantagens e Desvantagens
Como qualquer componente, os diodos bidirecionais têm suas vantagens e desvantagens:
- Vantagens: Oferecem proteção bidirecional, são compactos, confiáveis e eficientes em termos de custo para proteção de circuitos contra surtos.
- Desvantagens: Têm uma capacidade limitada para conduzir grandes correntes por períodos prolongados e podem não ser ideais para aplicações de alta potência.
Considerações ao Escolher um Diodo Bidirecional
Se você estiver pensando em incorporar diodos bidirecionais em seu projeto, considere os seguintes fatores:
- Verifique a tensão de ruptura, que é a tensão mínima na qual o diodo começa a conduzir em ambas as direções.
- Considere a capacidade de corrente que o diodo pode suportar, especialmente se o seu circuito exigir altas correntes.
- Avalie o tempo de resposta do diodo. Para aplicações que necessitam de proteção rápida contra surtos, é fundamental um diodo com um tempo de resposta rápido.
Conclusão
Os diodos bidirecionais são componentes eletrônicos essenciais em muitas aplicações modernas, oferecendo proteção e funcionalidade bidirecional. Com sua capacidade de conduzir corrente em ambas as direções e limitar surtos de tensão, eles são uma ferramenta vital para engenheiros e entusiastas da eletrônica. Ao selecionar um diodo bidirecional, é crucial considerar suas especificações e as necessidades do seu projeto para garantir a máxima eficiência e proteção.
