Explore o funcionamento, vantagens e desvantagens dos retificadores de meia onda, suas aplicações práticas e considerações de design.
Retificadores de Meia Onda: Introdução e Princípios Básicos
Os retificadores são um componente crucial em muitos sistemas eletrônicos e são responsáveis por converter corrente alternada (CA) em corrente contínua (CC). Existem vários tipos de retificadores, mas neste artigo, focaremos nos retificadores de meia onda e seus princípios de funcionamento.
O que é um Retificador de Meia Onda?
Um retificador de meia onda é um tipo de circuito retificador que converte apenas metade do ciclo de entrada de uma onda sinusoidal de CA em uma tensão de saída de CC. A outra metade do ciclo é simplesmente ignorada ou, em outras palavras, torna-se zero na saída. Ele é, portanto, menos eficiente do que outros tipos de retificadores, como o retificador de onda completa, mas possui a vantagem de ser mais simples em design e construção.
Funcionamento Básico

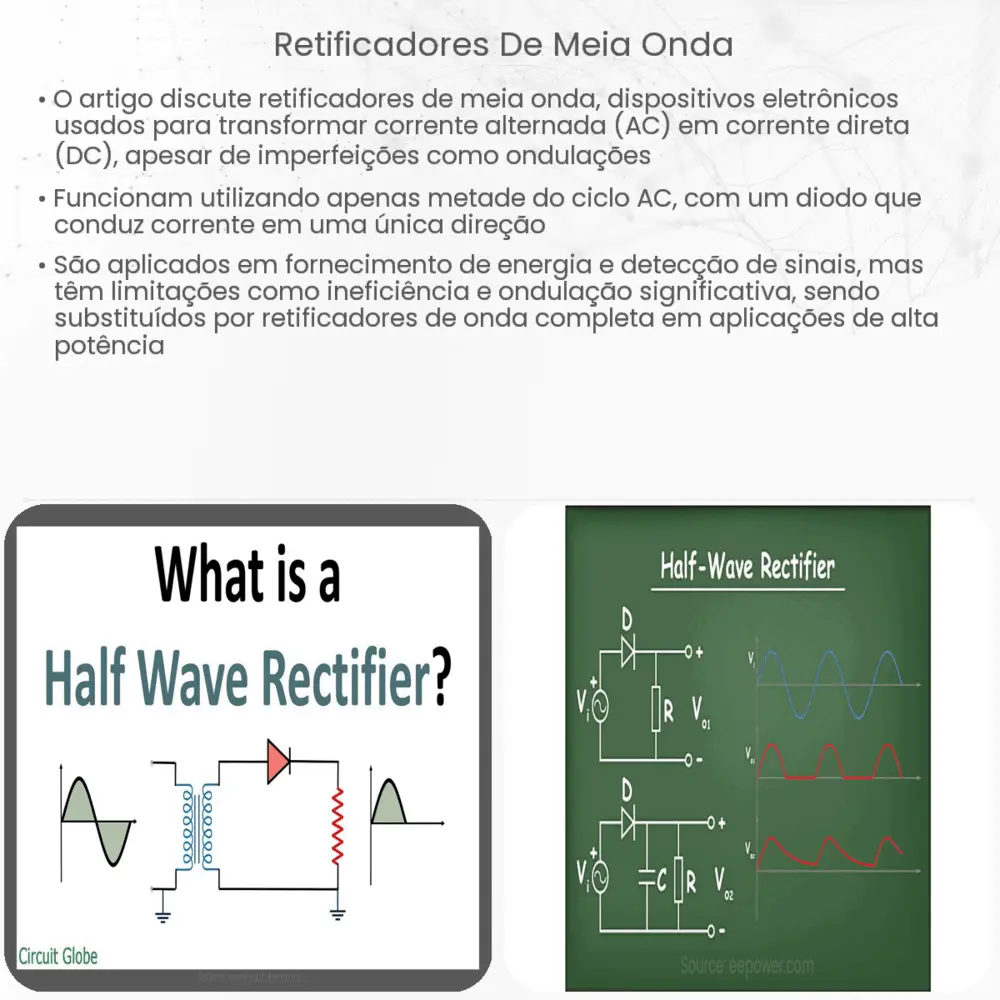

O retificador de meia onda, em sua forma mais simples, é composto por um único diodo e uma carga resistiva. Quando a tensão de entrada é positiva, o diodo conduz, permitindo que a corrente passe pela carga e produzindo uma tensão de saída positiva. No entanto, quando a tensão de entrada se torna negativa, o diodo fica em corte (não conduz), resultando em uma tensão de saída de zero volts.
Vantagens e Desvantagens
- Vantagens: Devido à sua simplicidade, o retificador de meia onda tem um custo menor e requer menos componentes. Isso o torna ideal para aplicações onde a eficiência não é uma prioridade, mas a simplicidade e o custo são.
- Desvantagens: A principal desvantagem é a sua eficiência relativamente baixa. Como apenas metade do ciclo de entrada é convertida, a tensão de saída é menor e menos estável do que em um retificador de onda completa.
Aplicações Comuns
Apesar de suas limitações, os retificadores de meia onda são encontrados em várias aplicações práticas. Eles são frequentemente usados em carregadores de baterias de baixa potência, suprimentos de energia para pequenos dispositivos eletrônicos e em certos tipos de transmissores de rádio. Sua simplicidade os torna uma escolha atrativa quando o tamanho, o custo e a simplicidade do circuito são mais importantes do que a eficiência.
Características Principais
Em um retificador de meia onda, a tensão média de saída é metade da tensão máxima de entrada. A forma de onda de saída não é perfeitamente lisa, o que pode ser uma desvantagem em algumas aplicações, pois pode requerer filtragem adicional para obter uma CC mais estável.
Filtragem e Suavização
Devido à natureza da saída de um retificador de meia onda, muitas vezes é necessário implementar um estágio de filtragem para suavizar a tensão de saída. Um capacitor é geralmente conectado em paralelo com a carga para este propósito. Quando o diodo conduz, o capacitor se carrega, e durante os períodos em que o diodo não conduz, o capacitor descarrega lentamente, fornecendo energia à carga. Isso ajuda a reduzir as flutuações na tensão de saída, resultando em uma saída de CC mais suave.
Variações e Melhorias
Com o avanço da tecnologia, foram desenvolvidas variações do retificador de meia onda para melhorar a eficiência e a qualidade da tensão de saída. Uma dessas variações é o uso de mais de um diodo e de transformadores especialmente projetados para permitir que ambas as metades do ciclo de entrada sejam aproveitadas. Outra melhoria comum é a adição de circuitos de controle para regular a tensão de saída e proteger contra sobrecargas e curtos-circuitos.
Considerações de Design
Quando se projeta um retificador de meia onda, é crucial considerar o tipo e a capacidade do diodo, a magnitude e a frequência da tensão de entrada e as necessidades da carga. O diodo deve ser capaz de suportar a tensão máxima de entrada e a corrente máxima de carga. Além disso, a capacidade do capacitor de filtragem e seu tempo de descarga são fatores-chave que afetam a qualidade da tensão de saída.
Conclusão
O retificador de meia onda, apesar de sua simplicidade, desempenha um papel fundamental em muitos dispositivos e sistemas eletrônicos. Embora não seja a solução mais eficiente para a retificação, sua facilidade de design e baixo custo o tornam atraente para várias aplicações. Com a filtragem adequada e considerando as necessidades específicas da aplicação, é possível obter uma saída de CC de qualidade a partir de um retificador de meia onda. Ao entender os princípios básicos e as características desse tipo de retificador, engenheiros e entusiastas podem aplicá-los de forma eficaz em seus projetos eletrônicos.
