Introdução ao Retificador Filtrado L-C
Um dos componentes fundamentais em circuitos eletrônicos é o retificador. Esse dispositivo é responsável por converter corrente alternada (CA) em corrente contínua (CC). No entanto, a saída de um retificador simples geralmente não é perfeitamente constante, apresentando flutuações ou “ondulações”. Para obter uma tensão DC mais estável, recorre-se a filtros, como o filtro L-C.
Entendendo os Retificadores
Os retificadores são classificados de acordo com a maneira como processam a corrente alternada. Existem retificadores de meia onda, que utilizam apenas metade do ciclo da CA, e retificadores de onda completa, que aproveitam todo o ciclo da CA. Independente do tipo, o resultado é uma saída pulsante, que pode não ser adequada para muitas aplicações que exigem uma corrente contínua estável.
O Papel do Filtro L-C

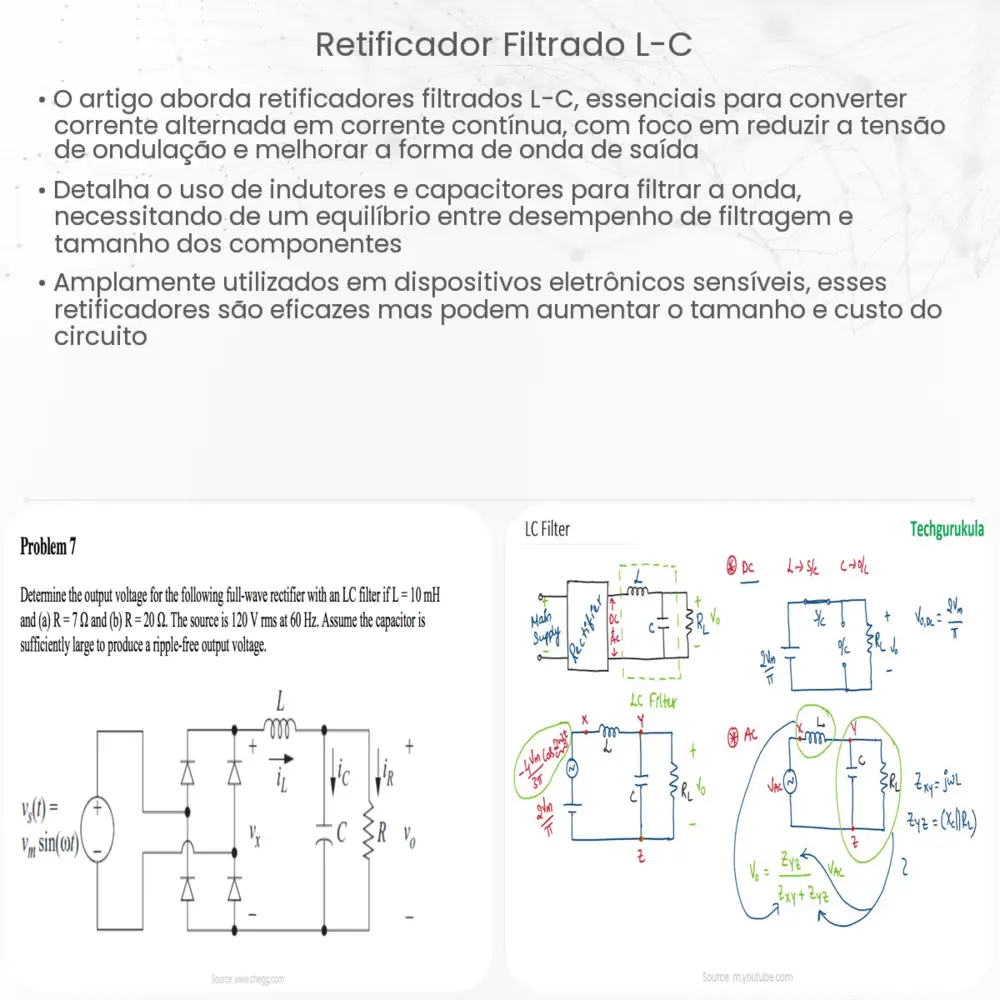

Para resolver o problema das ondulações na saída do retificador, são usados filtros. O filtro L-C é composto por um indutor (L) seguido por um capacitor (C). O indutor ajuda a suavizar os picos de corrente, enquanto o capacitor age armazenando energia e liberando-a, ajudando a manter a tensão de saída constante.
- Indutor (L): Ele oferece uma resistência (chamada reatância indutiva) à mudança de corrente, impedindo picos rápidos. Esse efeito ajuda a suavizar a forma da onda da saída do retificador.
- Capacitor (C): Funciona como um reservatório de energia. Quando a tensão tenta cair devido à natureza pulsante da saída retificada, o capacitor libera energia, mantendo a tensão constante. Por outro lado, durante os picos, o capacitor armazena energia.
O filtro L-C, portanto, tem a função de eliminar a maior parte das ondulações ou variações da tensão retificada, oferecendo uma saída de corrente contínua mais pura e estável. No entanto, o design e a seleção correta de valores para L e C são cruciais para garantir a eficácia desse filtro em uma aplicação específica.
Aplicações e Importância
Os retificadores filtrados com L-C são frequentemente encontrados em fontes de alimentação, onde é essencial obter uma saída estável. Equipamentos sensíveis, como computadores, dispositivos médicos e sistemas de comunicação, exigem uma alimentação CC de alta qualidade, tornando esses filtros indispensáveis.
[Continuará…]
Considerações no Design do Filtro L-C
Ao projetar um filtro L-C para um retificador, alguns aspectos são essenciais para garantir a eficácia:
- Valor do Indutor (L): O indutor deve ser dimensionado para suportar a corrente máxima sem saturação e, ao mesmo tempo, possuir uma reatância suficiente para reduzir as ondulações.
- Valor do Capacitor (C): Um capacitor maior pode armazenar mais energia e, portanto, fornecer uma filtragem melhor. No entanto, um valor excessivamente grande pode resultar em tempos de carga/descarga lentos e potenciais problemas na inicialização.
- Frequência de Operação: A frequência do sinal de entrada afetará a eficácia do filtro. Por isso, os valores de L e C podem precisar de ajustes dependendo da frequência de operação.
Desvantagens e Limitações
Embora o filtro L-C seja eficaz na redução de ondulações, ele tem algumas limitações:
- Tamanho e Peso: Indutores de alta capacidade podem ser volumosos e pesados, o que pode ser uma desvantagem em aplicações portáteis ou compactas.
- Custo: Componentes de alta qualidade para filtros L-C podem ser mais caros, especialmente para aplicações de alta potência ou alta precisão.
- Resposta Transiente: Em situações onde a carga muda rapidamente, o filtro L-C pode não responder instantaneamente, levando a breves flutuações na saída.
Conclusão
O retificador filtrado L-C é uma ferramenta vital em muitas aplicações eletrônicas, oferecendo uma conversão de corrente alternada para corrente contínua mais suave e estável. A combinação do indutor e do capacitor cria um sistema que minimiza ondulações e fornece uma alimentação DC de alta qualidade. No entanto, como qualquer solução de engenharia, ele vem com seus desafios e considerações de design. Ao compreender esses desafios e aplicar o conhecimento de forma adequada, é possível obter sistemas eletrônicos mais confiáveis e eficientes.
