Introduction au Redresseur Filtré L-C
Le redresseur filtré L-C est un composant électronique crucial dans la conversion du courant alternatif (CA) en courant continu (CC). Il joue un rôle essentiel dans de nombreuses applications, allant des alimentations électriques aux systèmes de chargement de batteries. Cette technologie repose sur l’utilisation d’une combinaison inductive (L) et capacitive (C) pour améliorer la qualité du courant redressé.
Principe de Fonctionnement

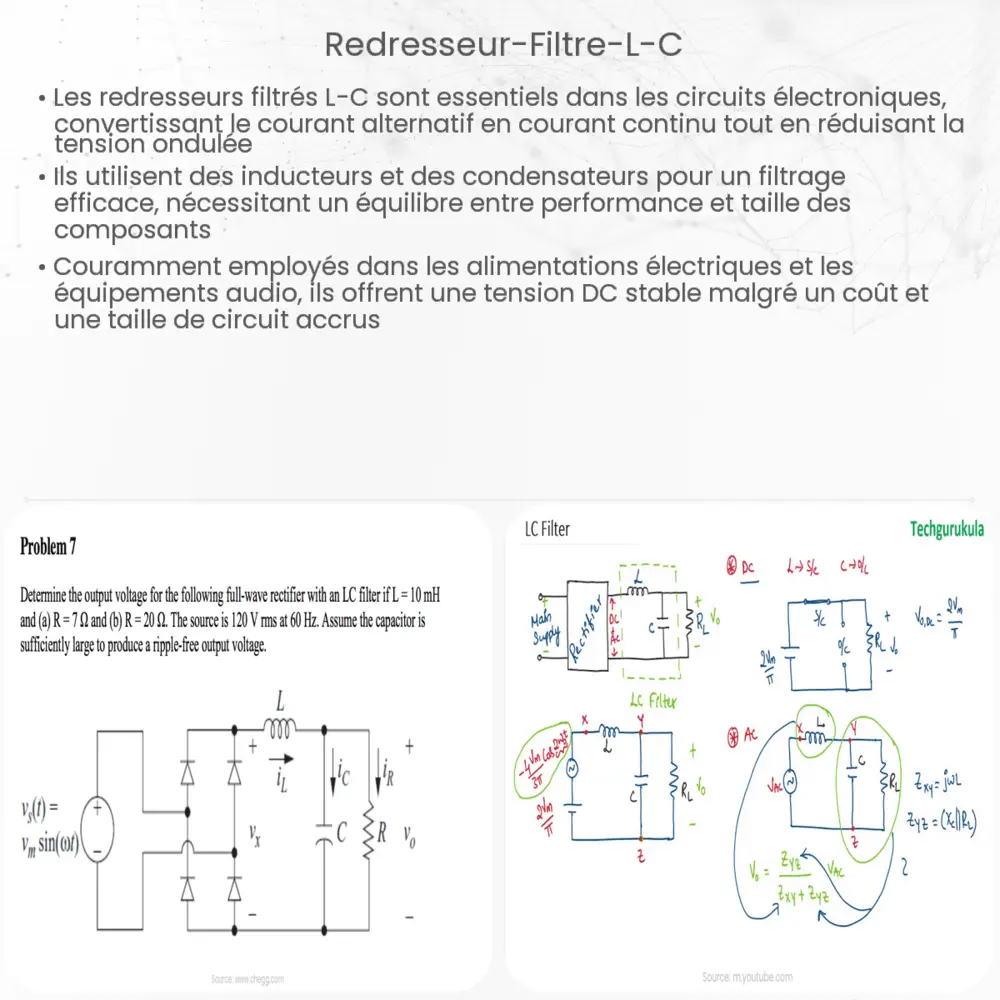

Le redresseur L-C est composé d’une inductance (L) et d’un condensateur (C) connectés en série ou en parallèle après un redresseur standard. L’inductance agit comme un filtre pour atténuer les variations de courant, tandis que le condensateur réduit les fluctuations de tension. Ensemble, ils lissent efficacement le signal de sortie, réduisant ainsi les ondulations et offrant un courant plus stable et continu.
Avantages du Redresseur L-C
- Réduction des Ondulations: La combinaison L-C permet de minimiser les ondulations présentes dans le courant de sortie, ce qui est essentiel pour les appareils sensibles aux variations de tension.
- Amélioration de l’Efficiacité: Un courant plus stable signifie une meilleure efficacité des appareils et une diminution des pertes énergétiques.
- Versatilité d’Application: Les redresseurs L-C sont utilisés dans une variété d’applications, allant des petits appareils électroniques aux systèmes industriels de grande échelle.
Composants et Conception
La sélection de l’inductance (L) et du condensateur (C) est cruciale pour la performance du redresseur. L’inductance doit être choisie pour supporter le courant maximal sans saturation, tandis que le condensateur doit avoir une capacité suffisante pour maintenir une tension stable. La conception de ces composants dépend fortement des exigences spécifiques de l’application, notamment en termes de fréquence, de courant et de tension.
Exemple d’Équation
Pour illustrer, considérons l’équation de la tension de sortie \( V_{out} \) pour un redresseur filtré L-C:
\[ V_{out} = V_{in} – I_{out} * (r_{L} + \frac{1}{2\pi fC}) \]
Où \( V_{in} \) est la tension d’entrée, \( I_{out} \) le courant de sortie, \( r_{L} \) la résistance de l’inductance, \( f \) la fréquence du courant alternatif, et \( C \) la capacité du condensateur.
Cette formule montre comment la tension de sortie est influencée par les caractéristiques de l’inductance et du condensateur, soulignant l’importance de leur dimensionnement approprié.
Optimisation du Redresseur L-C
L’optimisation d’un redresseur filtré L-C nécessite une attention particulière à la sélection des composants. Par exemple, choisir une inductance avec une résistance interne minimale et un condensateur avec une faible équivalent série résistance (ESR) améliore l’efficacité globale du redresseur. De plus, la fréquence de fonctionnement influence également la taille et le type des composants à utiliser.
Applications Pratiques
Les redresseurs filtrés L-C trouvent leur utilité dans diverses applications. Dans les alimentations à découpage, ils aident à fournir une tension de sortie stable pour les circuits électroniques. Ils sont également essentiels dans les systèmes de recharge de batteries où une tension constante et stable est nécessaire pour assurer une charge efficace et sûre.
Considérations de Conception
Lors de la conception d’un circuit avec un redresseur filtré L-C, plusieurs facteurs doivent être pris en compte, tels que la taille physique des composants, leur coût et leur disponibilité. Il est également important de considérer les conditions environnementales, comme la température, qui peuvent affecter les performances des composants.
Challenges et Limitations
Malgré ses nombreux avantages, le redresseur filtré L-C présente certaines limitations. Par exemple, l’inductance peut introduire des pertes par effet Joule, et le condensateur peut se dégrader au fil du temps, affectant la performance globale du système. De plus, la conception d’un circuit optimal nécessite une compréhension approfondie de la théorie des circuits et de l’électronique de puissance.
Conclusion
Le redresseur filtré L-C est une solution efficace pour améliorer la qualité du courant continu issu d’une source de courant alternatif. Avec sa capacité à réduire les ondulations et à stabiliser le courant de sortie, il joue un rôle crucial dans de nombreuses applications électroniques. Toutefois, la réussite de son intégration dépend de la sélection judicieuse des composants, d’une conception soignée et d’une compréhension des challenges inhérents à cette technologie. En restant conscient de ces aspects, les ingénieurs peuvent exploiter pleinement le potentiel des redresseurs filtrés L-C pour répondre aux besoins spécifiques de leurs applications.
