Introdução às Portas XNOR
As portas lógicas são componentes fundamentais na eletrônica digital, e desempenham um papel crucial na construção e funcionamento dos circuitos digitais. Elas processam sinais binários e produzem saídas com base nas entradas recebidas. Uma das portas lógicas menos mencionadas, mas igualmente importantes, é a porta XNOR.
Definição da Porta XNOR
A porta XNOR, também conhecida como porta “Não-OU Exclusivo”, é uma porta lógica que produz uma saída verdadeira (1) quando o número de entradas verdadeiras é par. Em outras palavras, para duas entradas, a porta XNOR retornará verdadeiro (1) se ambas as entradas forem iguais, seja 0 ou 1, e falso (0) caso contrário. É essencialmente o inverso da porta XOR.

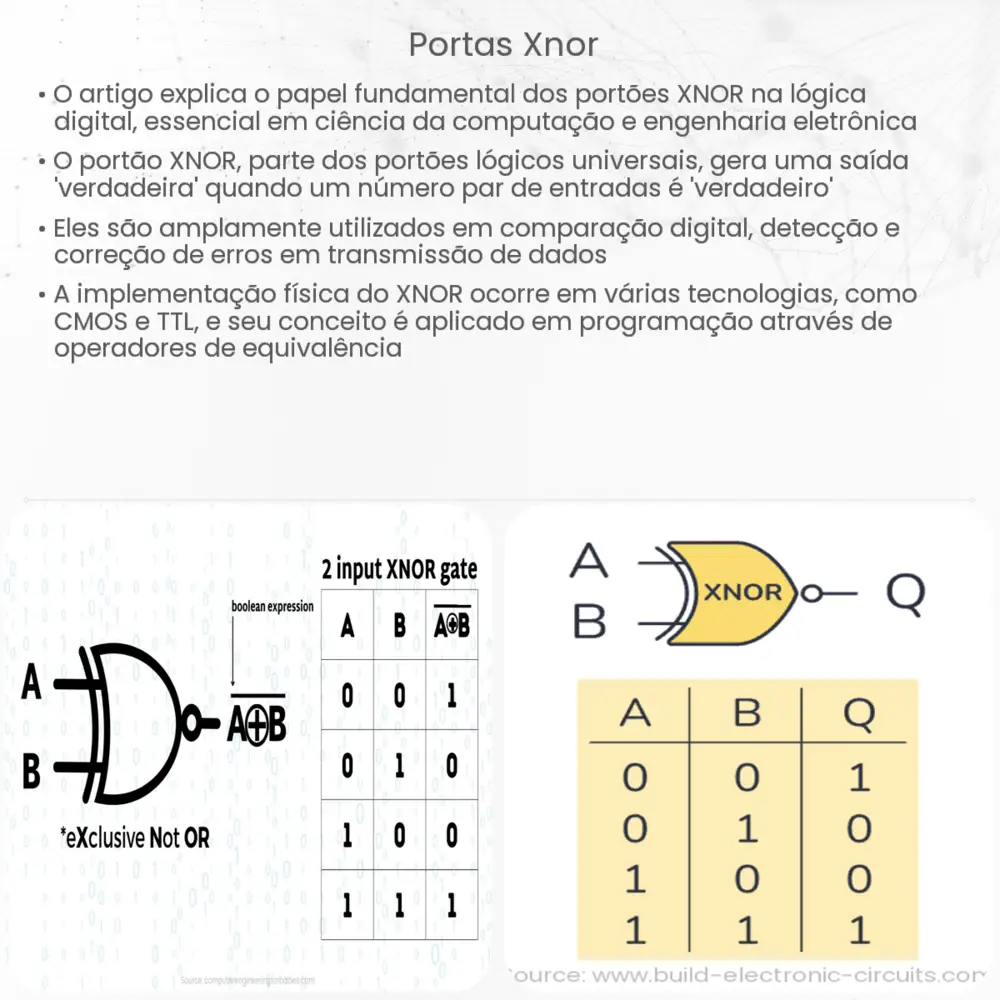

Representação da Porta XNOR
Como outras portas lógicas, a XNOR também tem uma representação simbólica específica. Ela é representada como uma porta XOR com uma bolha ou círculo na saída, indicando a operação de negação.
Funcionamento e Tabela Verdade da Porta XNOR
- Se ambas as entradas são 0, a saída é 1.
- Se uma entrada é 0 e a outra é 1, a saída é 0.
- Se uma entrada é 1 e a outra é 0, a saída é 0.
- Se ambas as entradas são 1, a saída é 1.
Expressão Booleana da Porta XNOR
A expressão booleana para uma porta XNOR de duas entradas A e B é representada como:
A XNOR B = (A * B) + ((¬A) * (¬B))
Onde “*” representa a operação AND e “+” representa a operação OR. A expressão acima diz que a saída será verdadeira se ambas as entradas forem verdadeiras (A AND B) ou se ambas as entradas forem falsas (NOT A AND NOT B).
A utilização da porta XNOR não se limita a operações de duas entradas. Ela pode ser expandida para mais entradas e é frequentemente utilizada em aplicações onde a paridade e a igualdade são críticas.
No próximo segmento, exploraremos mais aplicações e exemplos práticos da porta XNOR, bem como sua importância na eletrônica moderna.
Aplicações da Porta XNOR
A porta XNOR é amplamente utilizada em circuitos digitais, especialmente em funções que necessitam verificar a igualdade ou paridade de bits. Algumas das aplicações notáveis incluem:
- Comparadores de Bits: Estes são circuitos que comparam dois valores binários para determinar se são iguais. Dada a natureza da porta XNOR em produzir uma saída verdadeira quando suas entradas são iguais, é uma escolha lógica para tal aplicação.
- Circuitos de Paridade: Estes são usados para detecção de erros em sistemas de comunicação. A paridade refere-se ao número de bits 1 em um conjunto de dados. Uma porta XNOR pode ser usada para determinar se um conjunto de bits tem paridade ímpar ou par.
- Conversores de Código: Em sistemas digitais, pode haver a necessidade de converter entre diferentes formatos de código. As portas XNOR podem desempenhar um papel crucial nesses conversores, ajudando a garantir a precisão da conversão.
Integração em Circuitos Complexos
Além das aplicações diretas, as portas XNOR são frequentemente combinadas com outras portas lógicas para formar circuitos mais complexos. Ao fazer isso, os designers de circuitos podem criar funções lógicas mais complicadas e adaptadas para requisitos específicos. Com o avanço da tecnologia e a miniaturização dos componentes, a integração de portas XNOR em chips tem se tornado mais eficiente, permitindo uma maior densidade e complexidade em um espaço menor.
Conclusão
A porta XNOR, apesar de não ser tão popularmente discutida como suas contrapartes, AND, OR e XOR, desempenha um papel vital na eletrônica digital. Suas propriedades únicas a tornam indispensável em diversas aplicações, desde a verificação simples de igualdade até a detecção de erros em sistemas de comunicação. Compreender sua função e operação é essencial para qualquer entusiasta ou profissional da eletrônica. No mundo digital de hoje, onde a precisão e a eficiência são cruciais, a porta XNOR continua a ser uma peça-chave na construção de um futuro mais conectado e tecnologicamente avançado.
