Les Portes Logiques XNOR : Comprendre leur Fonctionnement et Applications

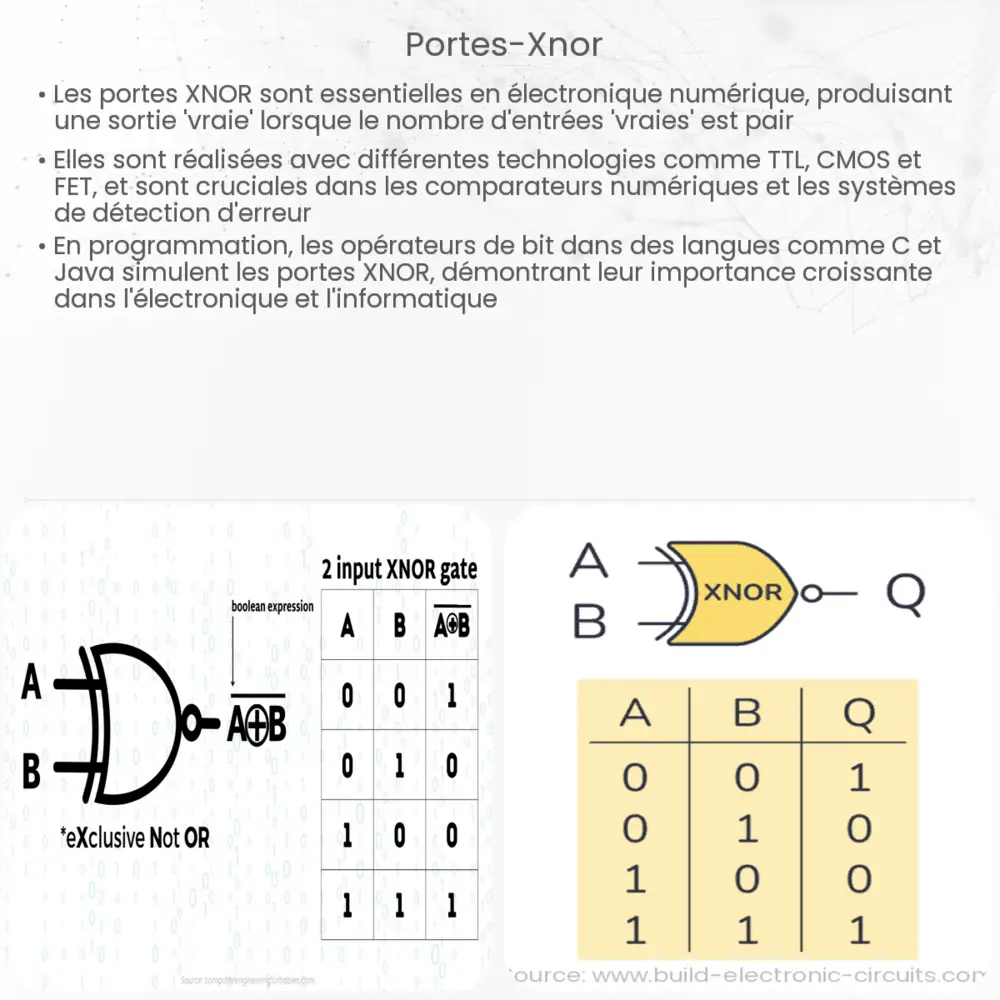

Les portes logiques sont des composants fondamentaux dans le monde de l’électronique numérique et de l’informatique. Parmi celles-ci, la porte XNOR, souvent moins connue que les portes AND, OR ou NOT, joue un rôle tout aussi crucial. Cette porte effectue une fonction logique qui est essentiellement l’inverse de la porte XOR (Exclusive OR). Le fonctionnement de la porte XNOR peut être décrit simplement : elle renvoie une sortie haute (1) si et seulement si ses entrées sont identiques. Autrement dit, la sortie est haute si les deux entrées sont toutes les deux basses (0) ou toutes les deux hautes (1).
L’opération de la porte XNOR peut être exprimée par une formule logique simple :
- A XNOR B = (A AND B) OR (NOT A AND NOT B)
Cette expression indique que la sortie est vraie (1) lorsque les deux entrées A et B sont soit toutes les deux vraies, soit toutes les deux fausses. Cette caractéristique rend la porte XNOR particulièrement utile dans des circuits où l’on souhaite détecter la similitude ou la concordance de deux signaux.
Applications Pratiques des Portes XNOR
En pratique, les portes XNOR sont utilisées dans une variété de circuits et systèmes électroniques. Un exemple courant est dans les systèmes de comparaison numérique, où deux bits sont comparés pour vérifier leur égalité. Si les deux bits sont identiques, la sortie de la porte XNOR sera haute, indiquant une correspondance. Cette propriété est fondamentale dans la conception de circuits logiques et de systèmes informatiques, notamment dans les unités de comparaison et les registres de mémoire.
Un autre domaine d’application important des portes XNOR est la correction d’erreur dans les systèmes de transmission de données. Les codes correcteurs d’erreurs, tels que les codes de Hamming, utilisent souvent des portes XNOR pour identifier et corriger les erreurs dans les données transmises. Ceci est crucial dans les systèmes de communication où la précision et l’intégrité des données sont primordiales.
Intégration des Portes XNOR dans les Circuits Numériques
En plus de la correction d’erreurs, les portes XNOR trouvent leur place dans la conception de circuits séquentiels, comme les bascules et les compteurs. Dans ces applications, la capacité de la porte XNOR à détecter l’égalité ou la différence entre deux signaux est exploitée pour contrôler les états des bascules ou pour implémenter des logiques de comptage précises. Cela montre la flexibilité et la polyvalence des portes XNOR dans diverses applications électroniques.
La synthèse de fonctions logiques complexes est une autre application remarquable des portes XNOR. En combinant des portes XNOR avec d’autres portes logiques, il est possible de construire des circuits capables d’effectuer une gamme étendue d’opérations logiques. Cette capacité est particulièrement utile dans la conception de circuits intégrés personnalisés (ASICs) et de systèmes embarqués, où l’espace et l’efficacité énergétique sont des préoccupations majeures.
Conclusion
En conclusion, la porte logique XNOR, bien que moins fréquemment évoquée que d’autres portes logiques plus communes, est un élément indispensable dans l’arsenal de l’électronique numérique et de la conception de circuits. Sa capacité à détecter l’égalité ou la concordance entre deux signaux la rend inestimable dans une multitude d’applications, allant de la comparaison numérique à la correction d’erreurs dans les transmissions de données. Sa polyvalence dans la construction de circuits complexes, notamment dans les ASICs et les systèmes embarqués, témoigne de son importance. En somme, la porte XNOR joue un rôle crucial dans le fonctionnement fiable et efficace des systèmes électroniques modernes, soulignant ainsi l’importance fondamentale des portes logiques dans la technologie contemporaine.
