Introducción a las Puertas Lógicas XNOR
Las puertas lógicas son un componente fundamental en la electrónica digital y la informática. Una de estas puertas lógicas es la puerta XNOR, también conocida como puerta de igualdad, ya que su salida es verdadera cuando el número de entradas verdaderas es par. En este artículo, exploraremos en profundidad las puertas XNOR y su utilidad en diversos contextos.
Funcionamiento de las Puertas XNOR

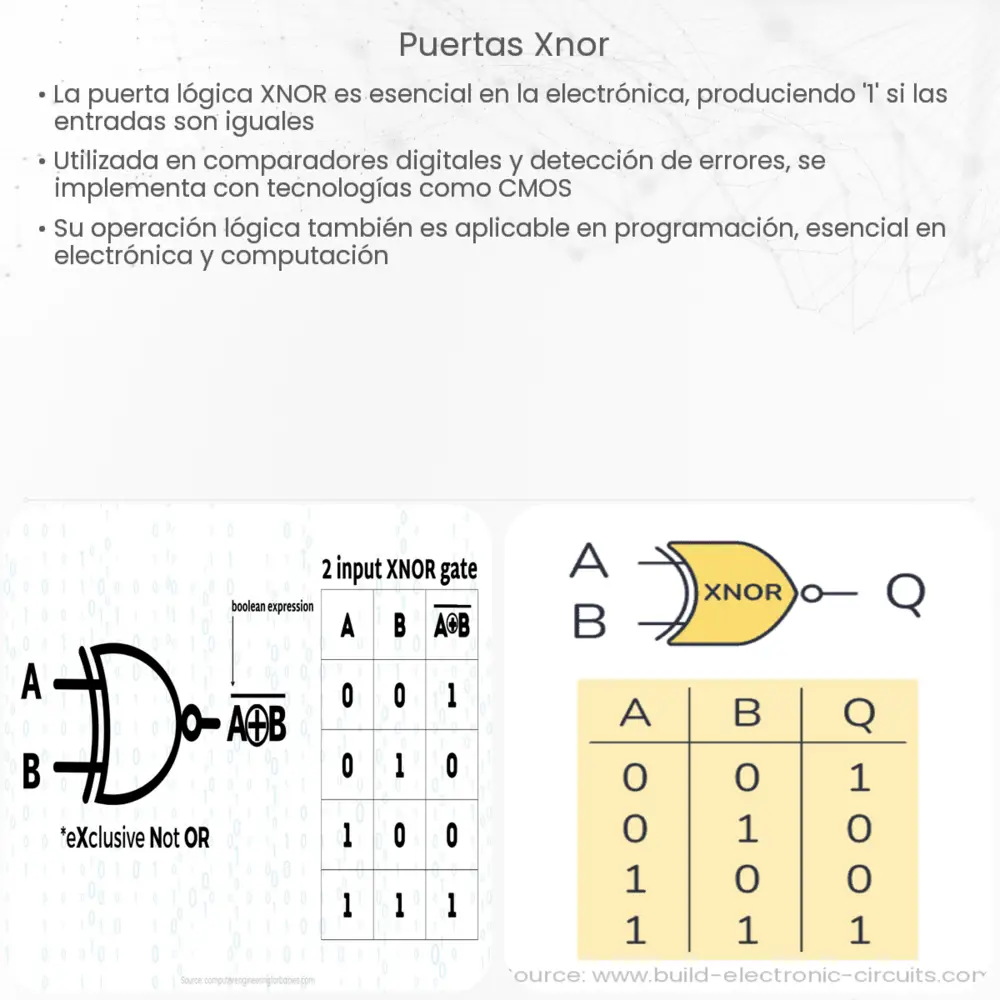

La puerta XNOR, como su nombre indica, es la negación de la puerta XOR. Por lo tanto, mientras que la puerta XOR ofrece una salida verdadera si el número de entradas verdaderas es impar, la puerta XNOR hace lo contrario. Para dos entradas, la puerta XNOR solo ofrece una salida verdadera si ambas entradas son verdaderas (1) o si ambas son falsas (0).
- 0 XNOR 0 = 1
- 1 XNOR 0 = 0
- 0 XNOR 1 = 0
- 1 XNOR 1 = 1
Aplicaciones de las Puertas XNOR
Las puertas XNOR son extremadamente útiles en una serie de aplicaciones. Una de las más comunes es en los circuitos de detección de paridad, donde se utilizan para verificar la integridad de los datos transmitidos. Cuando los datos se envían en bloques, a menudo se agrega un bit de paridad al final. Este bit se establece de tal manera que el número total de bits 1 en el bloque (incluido el bit de paridad) es siempre par. Cuando se recibe el bloque de datos, se utiliza un circuito con una puerta XNOR para comprobar si el número de bits 1 es par. Si no lo es, entonces se sabe que ha ocurrido un error durante la transmisión.
Otra aplicación importante de las puertas XNOR es en la implementación de los sumadores binarios. En un sumador, la puerta XNOR se utiliza para determinar si dos bits son iguales y, por lo tanto, si deben generarse acarreos.
Construcción de las Puertas XNOR
Las puertas XNOR se pueden construir utilizando una combinación de otras puertas lógicas más básicas como AND, OR y NOT. Existen diversas configuraciones para lograrlo, pero una de las más comunes es la siguiente:
- Primero, se conectan las dos entradas a una puerta OR y a una puerta AND.
- La salida de la puerta OR se pasa a través de una puerta NOT, mientras que la salida de la puerta AND se deja como está.
- Finalmente, las salidas de la puerta NOT y de la puerta AND se conectan a una puerta AND, cuya salida es el resultado final de la puerta XNOR.
Ventajas y Desventajas de las Puertas XNOR
Una de las principales ventajas de las puertas XNOR es su versatilidad. Pueden ser utilizadas para implementar una variedad de funciones lógicas y son un componente esencial en muchas aplicaciones, desde los circuitos de detección de paridad hasta los sumadores binarios.
En el lado negativo, una puerta XNOR puede requerir más transistores para implementarla que otras puertas lógicas, lo que puede aumentar el costo y la complejidad del diseño del circuito. Además, la velocidad de funcionamiento puede ser más lenta debido a la mayor cantidad de etapas lógicas que los datos deben atravesar.
Conclusión
En resumen, las puertas XNOR son un componente esencial en el mundo de la electrónica digital y la informática. Aunque su implementación puede ser más compleja en comparación con otras puertas lógicas, su versatilidad y utilidad en una amplia gama de aplicaciones hacen que sean indispensables. Desde la detección de errores en la transmisión de datos hasta la realización de sumas binarias, las puertas XNOR juegan un papel vital en nuestra vida cotidiana, incluso si no siempre nos damos cuenta de ello.
